- Możliwość połączenia z uznanymi na arenie międzynarodowej programami RFEM i RSTAB
- Szybkie modelowanie dzięki zaawansowanej technologii wprowadzania
- Obliczanie naprężeń od siły osiowej, dwuosiowych momentów zginających i sił tnących, pierwotnego i wtórnego momentu skręcającego oraz bimomentu skręcającego dla dowolnego kształtu przekroju.
- Wydajny język skryptowy (JavaScript) do tworzenia topologii, przypadków obciążeń i sił wewnętrznych
- Modelowanie parametryczne
- Import plików DXF
RSECTION 1

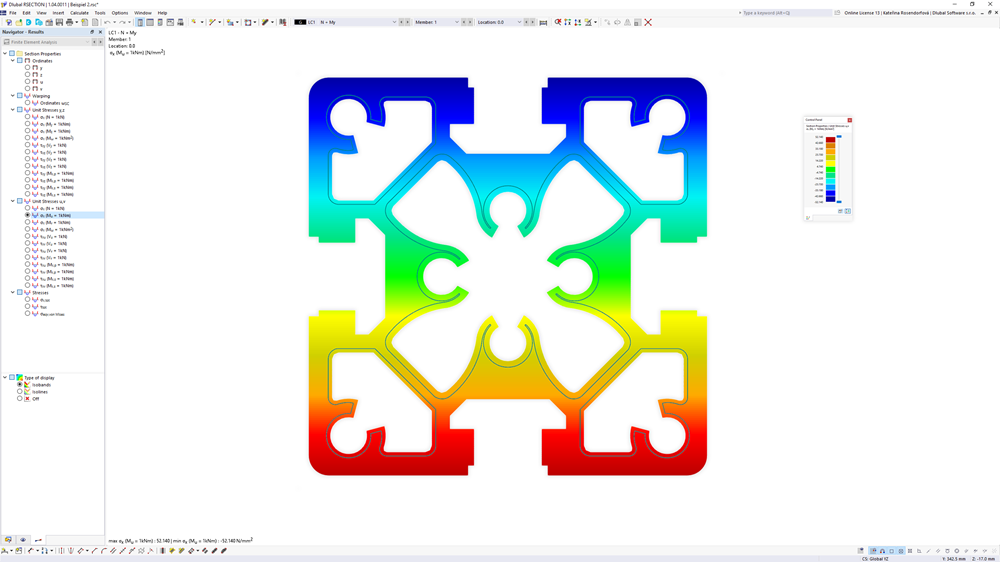

Właściwości przekroju i analiza naprężeń
Zalety
Projekty klientów
Ciekawe projekty klientów opracowane w programach do analizy statyczno -wytrzymałościowej firmy Dlubal Software.
Czy zbyt długo zajmowałeś się obliczaniem przekrojów? W takim przypadku oprogramowanie Dlubal może ułatwić pracę. Niezależnie wykonywalny program '' 'PRZEKRÓJ' '' określa parametry profilu dla dowolnych przekrojów cienkościennych i bryłowych. Następnie przeprowadza analizę naprężeń. Pozwala to zaoszczędzić dużo czasu i wysiłku, aby inwestować w bardziej rozsądny sposób: w dalszym planowaniu Państwa projektu.
U nas programy współpracują ze sobą. W RSECTION można połączyć się z oprogramowaniem RFEM, MES i programem ramowym RSTAB. Profile RSECTION są również dostępne w bibliotece RFEM i RSTAB. I odwrotnie, siły wewnętrzne z programów RFEM i RSTAB można importować do programu RSECTION.
Dane wejściowe są łatwe do zaimplementowania. Odbywa się to graficznie, w formie tabelarycznej, poprzez import pliku DXF lub za pomocą skryptu.
1
Funkcje
- Obszerna biblioteka przekrojów walcowanych, parametrycznych cienkościennych i grubościennych
- Biblioteka właściwości materiałów z możliwością rozszerzania
- Import plików DXF
- Właściwości przekrojów cienkościennych lub masywnych
- Efektywne właściwości przekrojów wykonanych z różnych materiałów

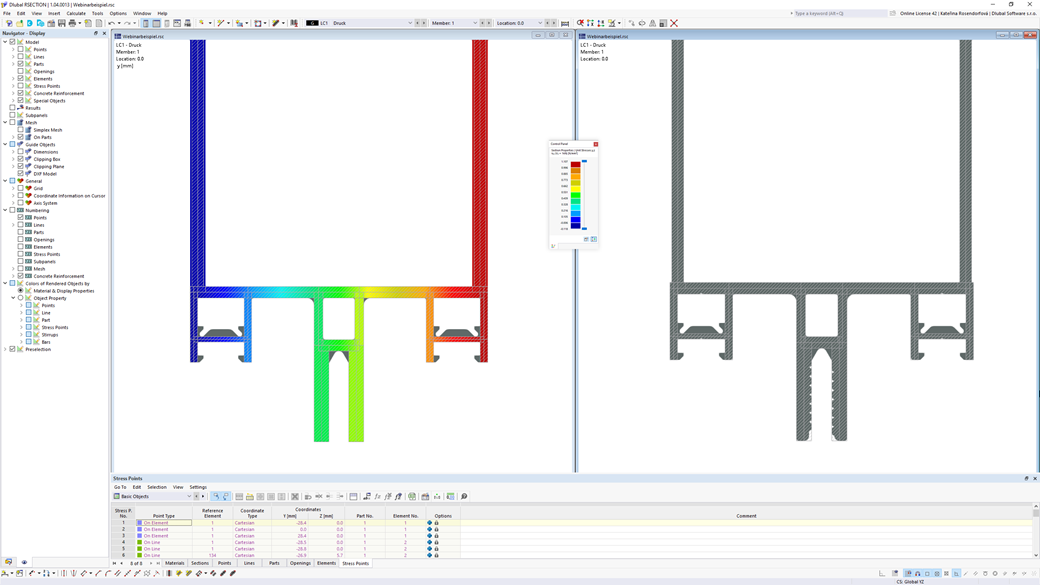

- Analiza naprężeń
- Zapisz przekroje jako blok
- Możliwość tworzenia skryptów w JavaScript
- Interfejs wymiany z MS Excel do eksportu tabel
- Połączenie z Webservice i API (np. opcjonalnie tworzenie przekrojów i dostęp do tabel wyników)
- Raport
2
Wprowadzanie danych
RSECTION zawiera obszerną bibliotekę przekrojów walcowanych oraz parametrycznych przekrojów cienkościennych i bryłowych. Można je łączyć lub dodawać nowe elementy.

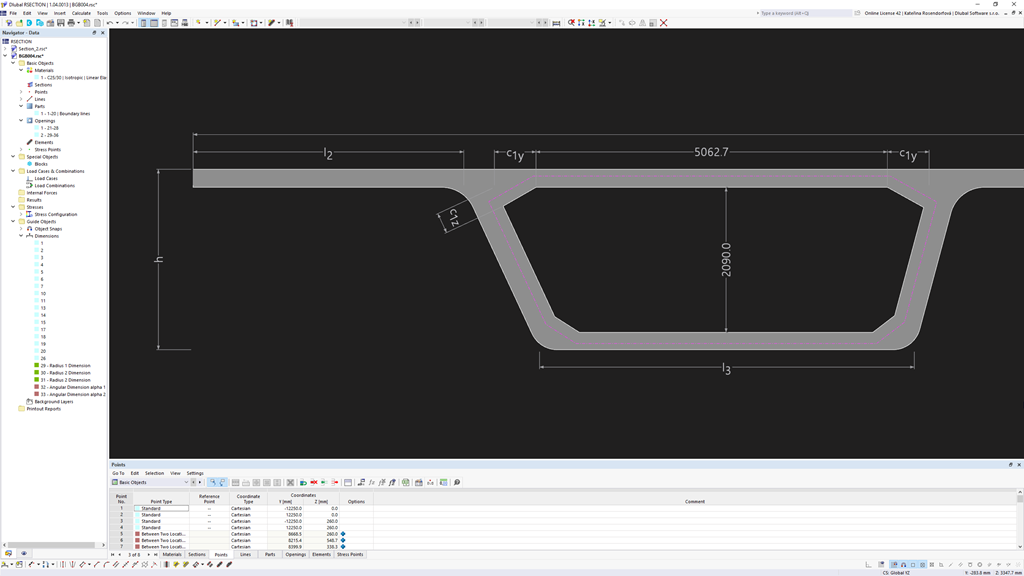

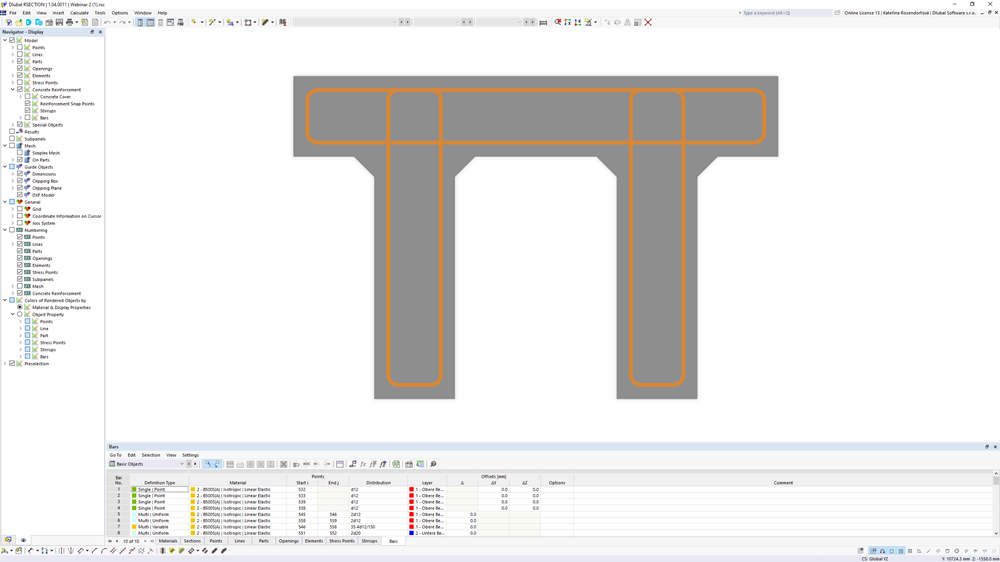

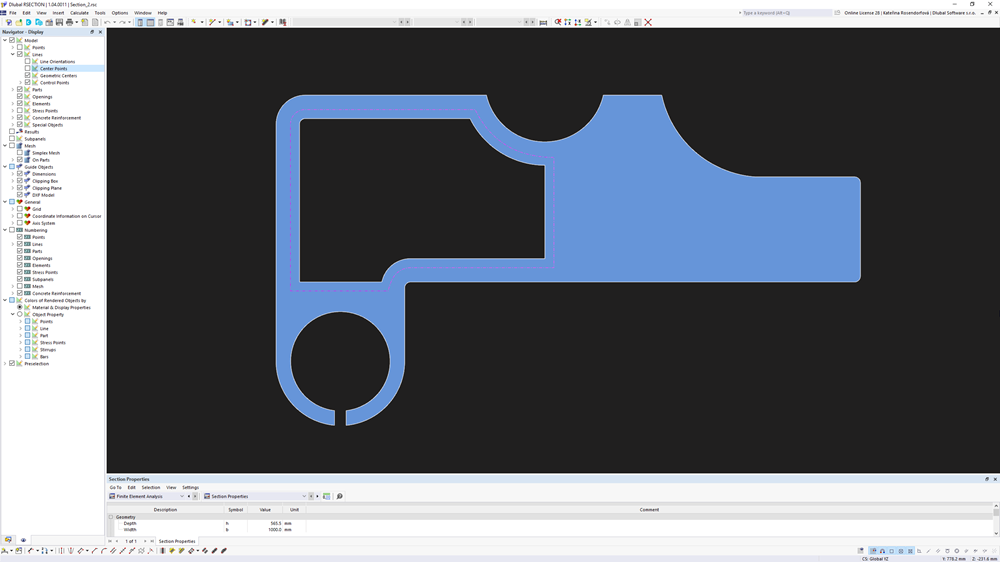

Narzędzia i funkcje graficzne umożliwiają modelowanie złożonych kształtów przekrojów za pomocą CAD. Graficzne dane wejściowe obsługują między innymi łuki, okręgi, elipsy, parabole i krzywe NURBS. Alternatywnie można zaimportować plik DXF i wykorzystać go jako podstawę do dalszego modelowania. Przy niewielkim nakładzie pracy można z łatwością zbudować profil z różnych materiałów.
Ponadto, sparametryzowane wprowadzanie danych umożliwia wprowadzanie danych modelu i obciążeń w określony sposób, tak aby były one zależne od określonych zmiennych.
Wszystkie wpisy można również przeprowadzić za pomocą skryptu.
3
Obliczenia
RSECTION oblicza wszystkie istotne właściwości przekroju. Obejmuje to również graniczne siły wewnętrzne plastyczne. W przypadku profili wykonanych z różnych materiałów, RSECTION samodzielnie określa idealne właściwości przekroju.

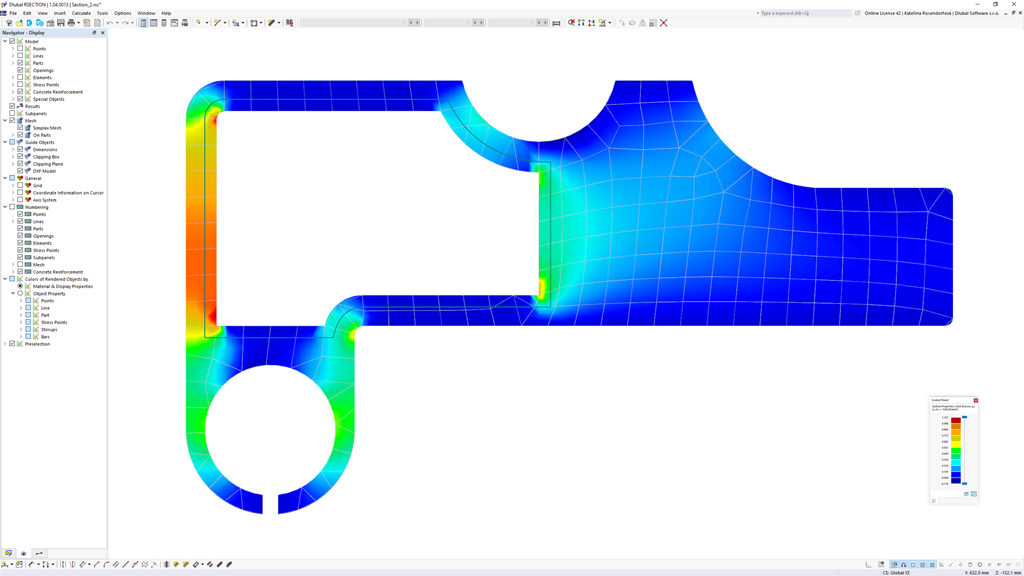

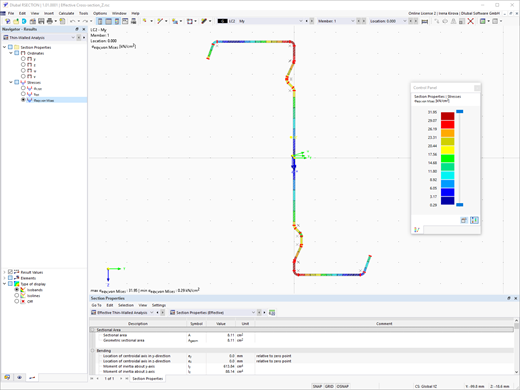

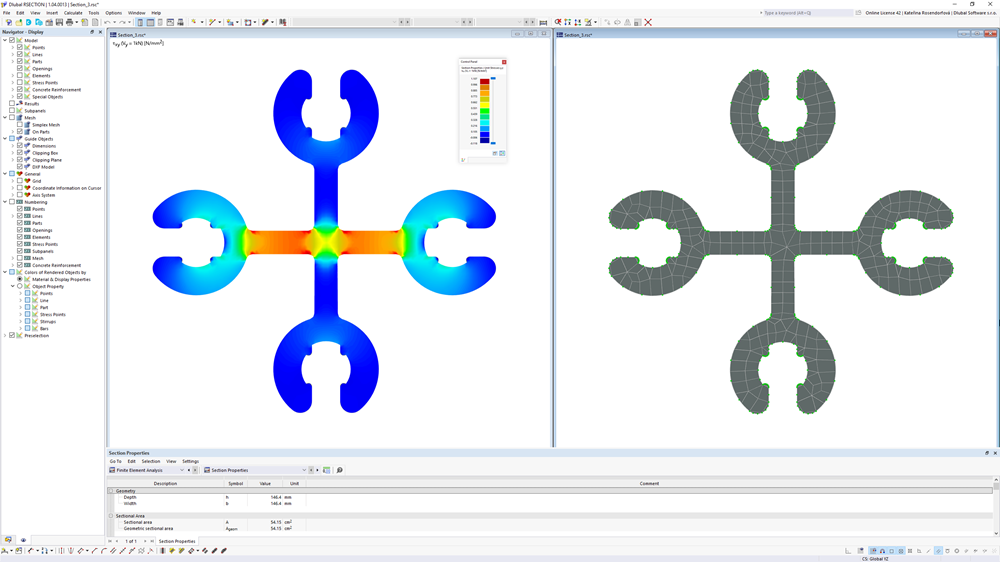

Z RSECTION masz różne możliwości. Można na przykład obliczyć naprężenia wynikające z siły normalnej, dwuosiowych momentów zginających i sił tnących, pierwotnego i wtórnego momentu skręcającego oraz momentu skrępowanego dla dowolnego kształtu przekroju. Naprężenia zastępcze są określane zgodnie z hipotezą naprężeń Misesa, Tresca i Rankine'a.
4
Wyniki
RSECTION oferuje również wszystko, czego potrzebujesz, jeśli chodzi o przegląd. Wszystkie wyniki można analizować i wizualizować w atrakcyjnej formie numerycznej i graficznej. Funkcje wyboru wspierają Państwa w ukierunkowanej ocenie.
Protokół wydruku jest zgodny z wysokimi standardami oprogramowania AES - RFEM i oprogramowania do analizy i wymiarowania konstrukcji szkieletowych RSTAB. Wszelkie zmiany zostaną automatycznie zaktualizowane. Nie musisz nic robić.
