Antwort:

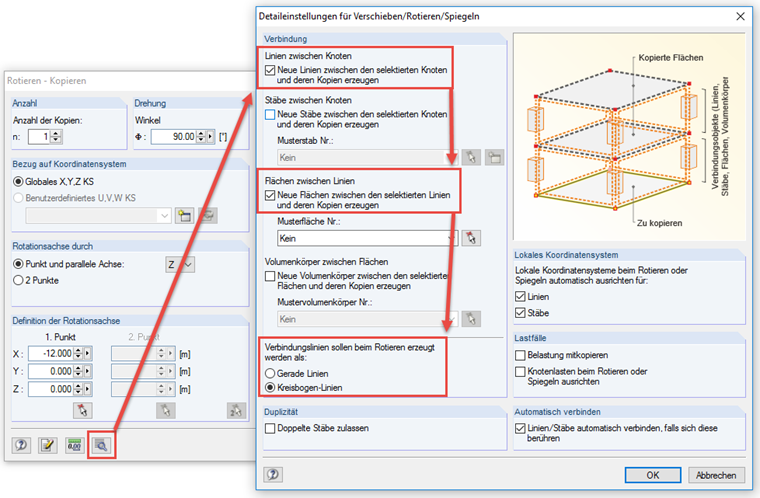

Hierzu bieten sich die Zusatzoptionen innerhalb der Detaileinstellungen der Funktionen "Verschieben", "Rotieren", oder "Spiegeln" an, siehe Bild 1.
Wenn beispielsweise eine ringförmige Fläche zu zeichnen ist, wobei Mittelpunkt, sowie Innen- und Außenradius bekannt sind, so ist wie folgt vorzugehen:
- jeweils einen Knoten auf Innenradius und Außenradius einfügen
- die beiden Knoten mittels einer Linie verbinden
- diese drei Objekte selektieren
- Funktion "Rotieren" aufrufen
- "Linien zwischen Knoten", sowie "Flächen zwischen Linien" aktivieren
- Art der Verbindungslinien beachten, die beim Rotieren erzeugt werden
Anbei gibt es zum Download ein kurzes Video.
