Tworzenie powierzchni obróconej w kierunku biegunowym

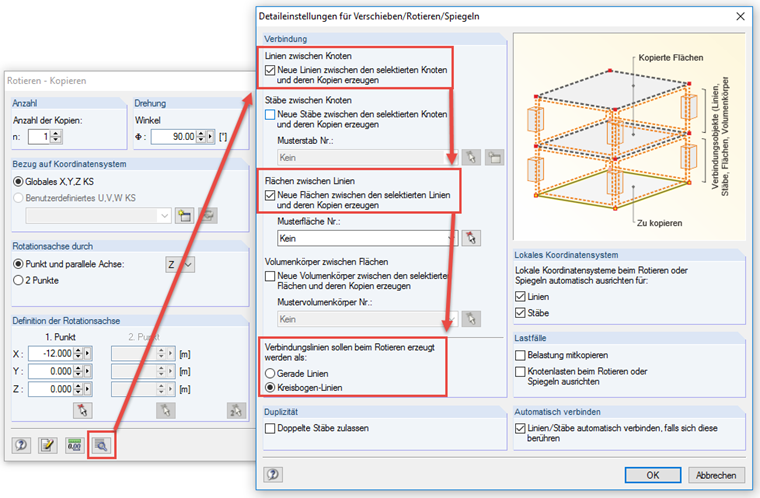

W tym celu w Ustawieniach szczegółowych dostępne są dodatkowe opcje funkcji "Przesuń", "Obróć" lub "Odbicie lustrzane"; patrz rysunek 01.

FAQ

[EN] FAQ 003286 | Jaki jest najłatwiejszy sposób wygenerowania powierzchni obróconej lub powierzchni w kierunku biegunowym ...

Tworzenie powierzchni obróconej

Wenn beispielsweise eine ringförmige Fläche zu zeichnen ist, wobei Mittelpunkt, sowie Innen- und Außenradius bekannt sind, so ist wie folgt vorzugehen:

• jeweils einen Knoten auf Innenradius und Außenradius einfügen
• die beiden Knoten mittels einer Linie verbinden
• diese drei Objekte selektieren
• Funktion "Rotieren" aufrufen
• "Linien zwischen Knoten", sowie "Flächen zwischen Linien" aktivieren
• Art der Verbindungslinien beachten, die beim Rotieren erzeugt werden

Anbei gibt es zum Download ein kurzes Video.
