我想定义一条线拉力无效,然后使用节点支座在该线上施加拉力。 为什么线支座会受到拉力?

回答

如果节点支座是在受支撑的线上建模的,则可能导致问题和定义不正确。 因此,合理性检查中会出现以下警告信息。


在内部,在每个有限元节点上都处理线支座和节点支座。 如果在线支座上有一个节点支座,那么一个有限元节点将收到多个支座定义。 如果支座定义的方向不相等,那么就不重要了,可以忽略警告信息。 如果多次定义相同方向,则可能会出现误差。

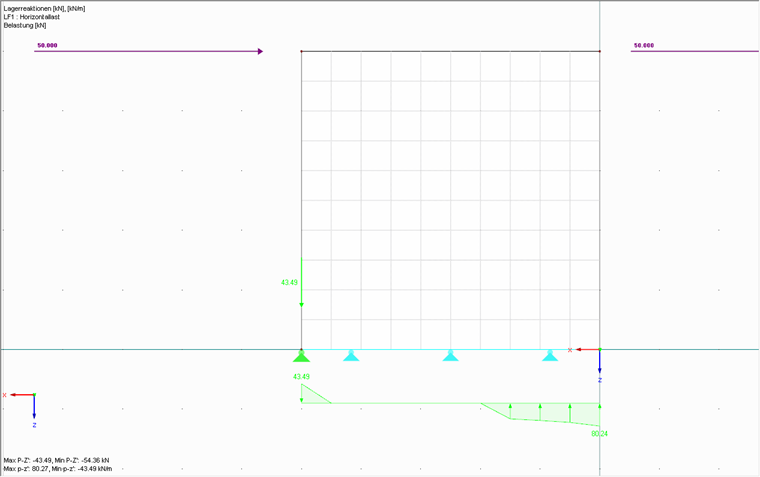

如果线支座在拉力作用下失效,并且在该支线上有节点支座,那么拉力会在有限元节点中产生,但该支点在线支座和节点支座中是有效的。

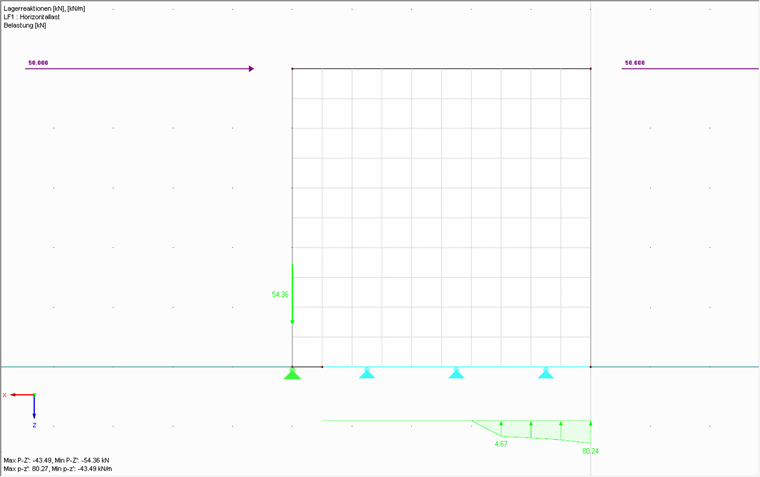

为了避免这种情况,可以在每个节点支座区域插入一条没有支座定义的短线。 使用新定义的杆件对拉力支架建模也很有用。 然后通过杆件的支座,杆件类型本身和杆件端部释放来调整力的传递。


一般情况下,支座的刚度应该按照实际情况进行计算。在该示例中,为简化起见,我们使用刚性支座。
