Me gustaría definir el apoyo en línea con tracción ineficaz e incluir, en cambio, el esfuerzo de tracción mediante el apoyo en nudo en esta línea. ¿El apoyo en línea todavía recibe un esfuerzo de tracción?

Respuesta

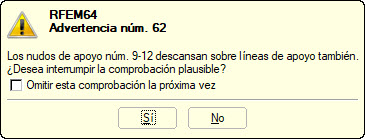

Si se han modelado apoyos en nudo en líneas de apoyo, esto puede conllevar a problemas y definiciones incorrectas. Por lo tanto, aparece el siguiente mensaje de advertencia en la comprobación plausible.


Internamente, se tratan los apoyos en línea y los apoyos en nudo en cada nudo de EF. Si un apoyo en nudo está ubicado en un apoyo de línea, entonces un nudo de EF recibe varias definiciones de apoyo. Si no coinciden las direcciones definidas, esto no es crítico y se puede ignorar el mensaje. Si se definen varias veces las mismas direcciones, pueden darse contradicciones.

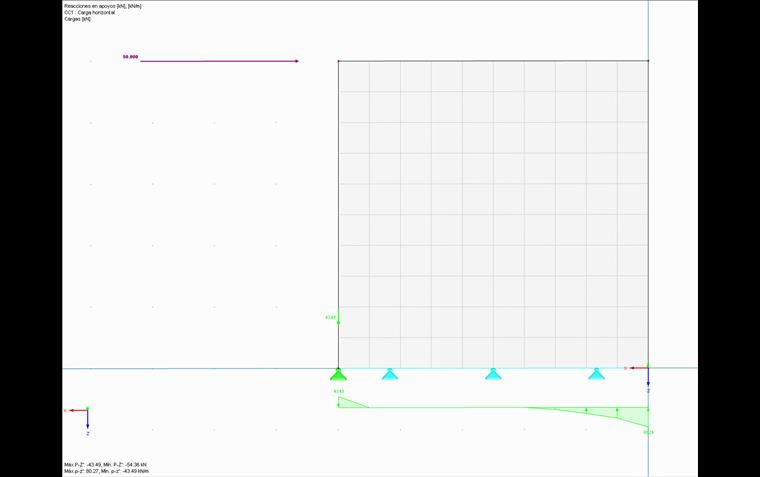

En el caso de un apoyo en línea que está fallando en la tracción y el apoyo en esta línea, la fuerza de tracción resulta en el nudo de EF que, sin embargo, cuenta para el apoyo de línea y para el apoyo en nudo.

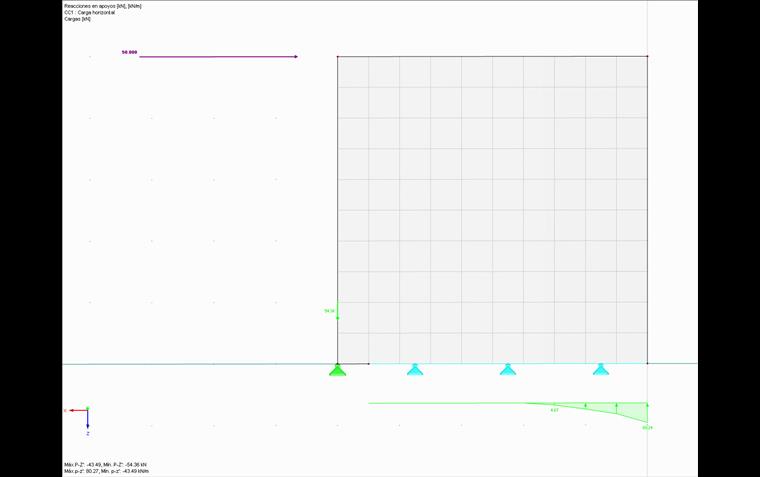

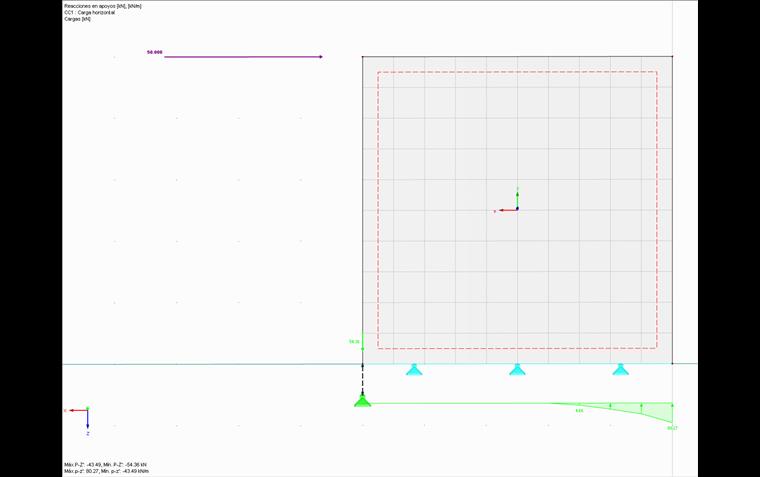

Para evitar este comportamiento, puede insertar una línea corta sin definición de apoyo en el área de cada apoyo en nudo. También puede ser útil modelar el apoyo de tracción usando una barra recién definida. Así se puede ajustar el esfuerzo de transmisión por medio del apoyo de la barra, el tipo de barra en sí y la articulación en el extremo de la barra.


La los rigidizadores de los apoyos se deben estimar de forma realista; en el ejemplo, se asumieron los apoyos empotrados como una simplificación.
