为点元素分配材料以解决错误消息

在 SHAPE‑THIN 8 中收到一条错误信息，指出一个或多个点单元没有分配材料。如何解决这个问题？

回复:

为使DUENQ 8中的错误信息不再出现并启动计算，必须按如下方式为相应的点元件分配材料：

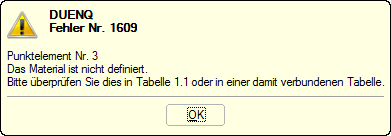

错误消息“未定义材料。”
1 错误消息“未定义材料。”
  • 右键单击整个截面："将截面分解为元素"

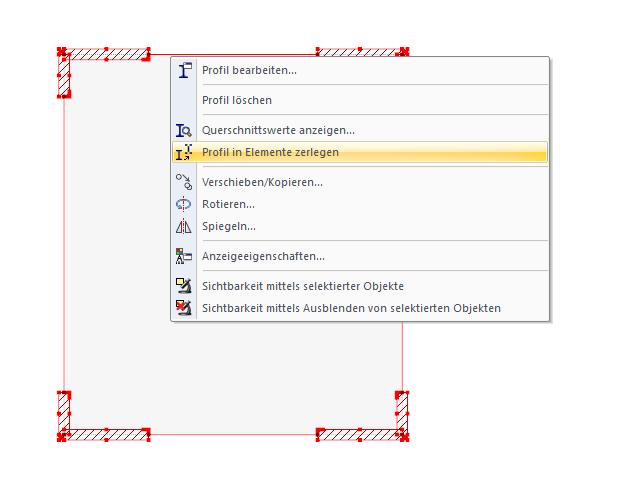

将截面简化为单元
2 将截面简化为单元
  • 通过视图导航器选择相应的元素或状态为"插入"的所有点元件，因为只有这些可以定义材料（与状态为"移除"的点元件相反）
  • 分配相应的材料并确认确定

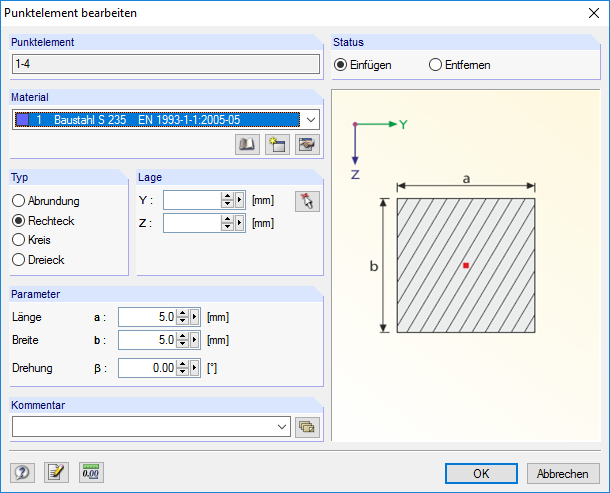

编辑点单元
3 编辑点单元
  • 禁用可见性
  • 选择所有元素并右键单击其中一个选择的元素："从选定的元素生成截面"

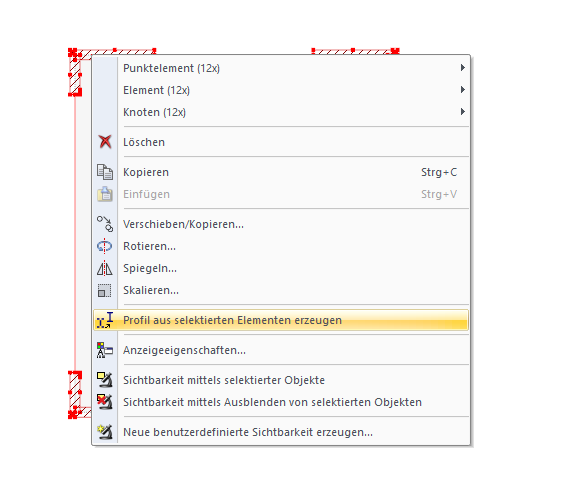

由所选单元创建截面
4 由所选单元创建截面
