FAQ 003517 ES

23. agosto 2019

Modelado | Estructura SHAPE-THIN

Aparece un mensaje de error que dice no se ha asignado material a uno o más elementos puntuales. ¿Cómo puedo resolver este problema?

Respuesta

Para evitar que aparezca el mensaje de error (figura 01) y que se inicie el cálculo, es necesario asignar un material al elemento puntual correspondiente como a continuación:

Figura 01 - Mensaje de error "Material no está definido"

  • Haga clic con el botón secundario en toda la sección: "Reducir la sección en elementos", figura 02

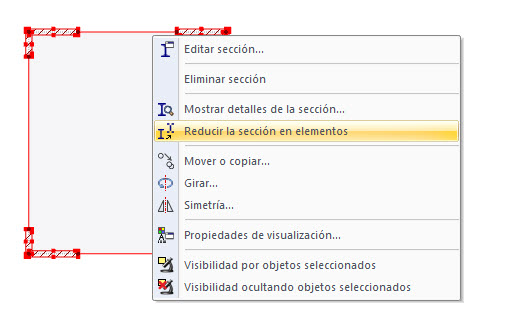

Figura 02 - Reducir la sección en elementos

  • Selección de los elementos correspondientes o todos los elementos puntuales con el "Estado" insertar utilizando el navegador vistas, porque sólo se puede definir un material para ellos (al contrario que con los elementos puntuales con el estado "Quitar").
  • Asigne el material correspondiente y confirme con aceptar, figura 03

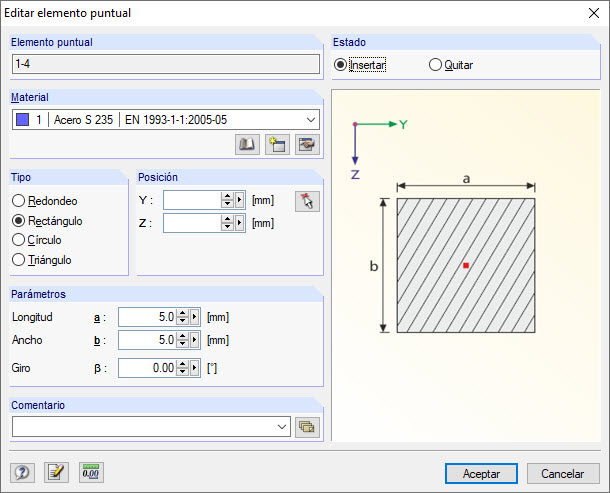

Figura 03 - Editar elemento puntual

  • Desactivación de la visibilidad
  • Seleccione todos los elementos y haga clic con el botón secundario en uno de los elementos seleccionados: "Crear sección de los elementos seleccionados", figura 04

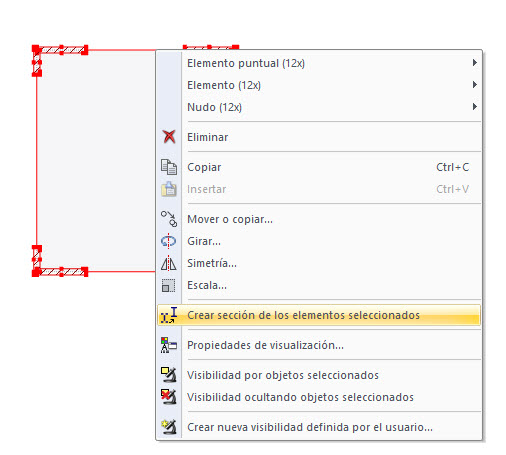

Figura 04 - Crear sección de los elementos seleccionados

Palabras clave

Mensaje de error Elemento puntual Material
