FAQ 003517 DE

23. August 2019

Bastian Ackermann Modellierung | Struktur DUENQ

Ich erhalte die Fehlermeldung, dass bei einem oder mehreren Punktelementen kein Material zugewiesen ist. Wie kann das Problem behoben werden?

Antwort

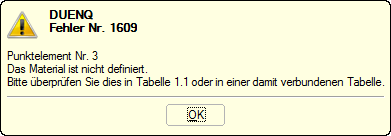

Damit die Fehlermeldung (Bild 1) nicht mehr erscheint und die Berechnung gestartet werden kann, muss den entsprechenden Punktelementen wie folgt ein Material zugewiesen werden:

Bild 01 - Fehlermeldung ´Material nicht definiert´

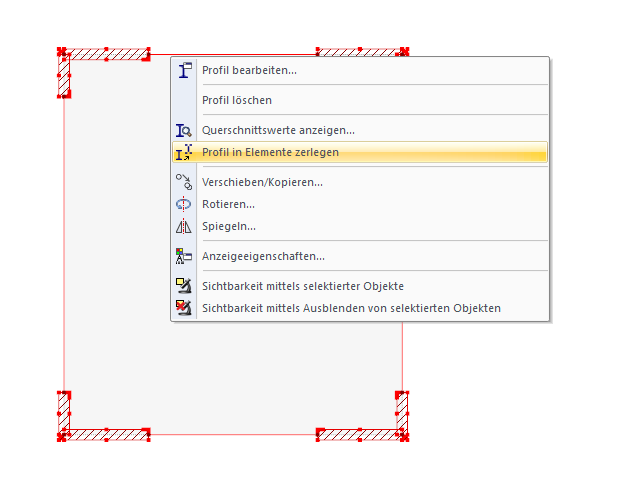

  • Rechtsklick auf das Gesamtprofil: "Profil in Elemente zerlegen", Bild 2
Bild 02 - Profil in Elemente zerlegen

  • Selektion der entsprechenden Elemente oder allen Punktelementen mit dem Status "Einfügen" mittels Ansichten-Navigator, da nur bei diesen ein Material definiert werden kann (im Gegensatz zu Punktelementen mit dem Status "Entfernen")

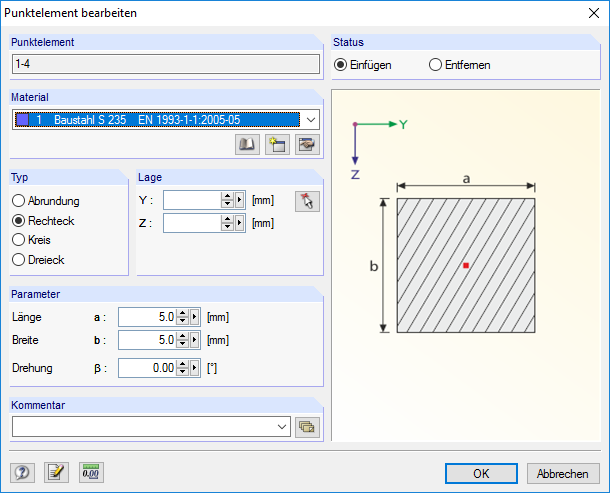

  • Zuweisung des entsprechenden Materials und Bestätigung mit OK, Bild 3
Bild 03 - Punktelement bearbeiten

  • Deaktivierung der Sichtbarkeit

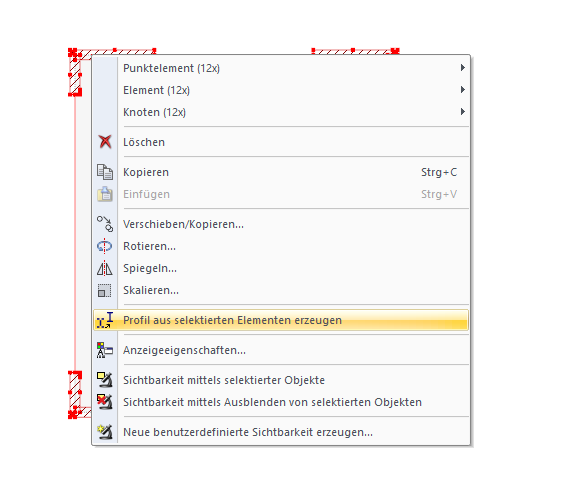

  • Selektion aller Elemente und Rechtsklick auf eines der selektierten Elemente: "Profil aus selektierten Elementen erzeugen", Bild 4

Bild 04 - Profil aus selektierten Elementen erzeugen

Schlüsselwörter

Fehlermeldung Punktelement Material
