23 août 2019

FAQ 003517 FR

Modélisation & Structure

SHAPE-THIN

Le message d'erreur « Aucun matériau n'est assigné à un ou plusieurs éléments de point » s'affiche. Comment puis-je résoudre ce problème ?

Réponse

Pour que ce message d'erreur (Figure 01) ne s'affiche plus et que le calcul soit lancé, vous devez affecter un matériau aux éléments de point correspondants comme suit :

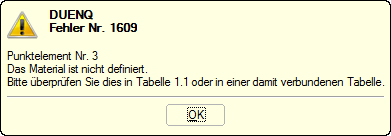

Figure 01 - Message d'erreur « Matériau non défini »

  • Cliquez avec le bouton droit sur la section entière : « Séparer la section en éléments individuels » (voir la Figure 02)

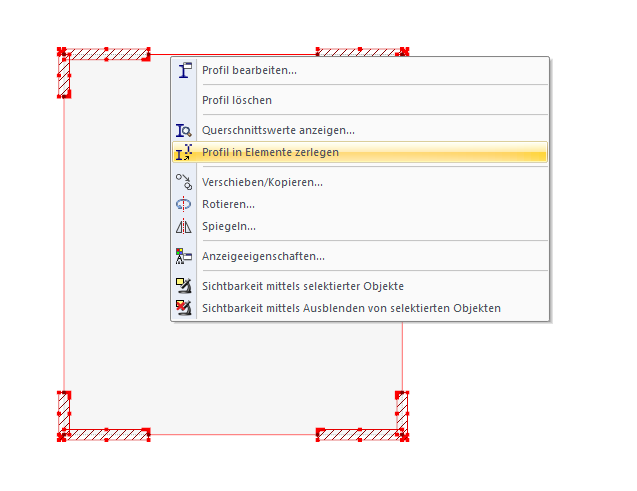

Figure 02 - Séparer la section en éléments individuels

  • Sélectionnez les éléments correspondants ou tous les éléments de point avec le statut « Insérer » dans le navigateur Vues. Seul un matériau peut être défini pour ces éléments (contrairement aux éléments de point avec le statut « Supprimer »)
  • Attribuez le matériau correspondant et confirmez avec OK (voir la Figure 03)

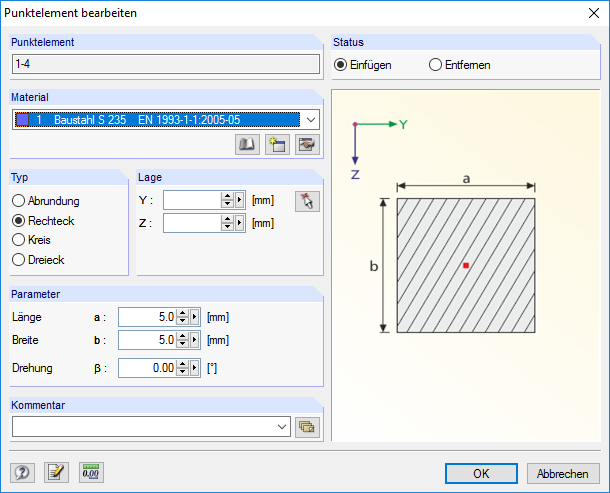

Figure 03 - Modifier l'élément de point

  • Désactivez la visibilité
  • Sélectionnez tous les éléments et faites un clic droit sur l'un des éléments sélectionnés : « Créer la section à partir des éléments sélectionnés » (voir la Figure 04)

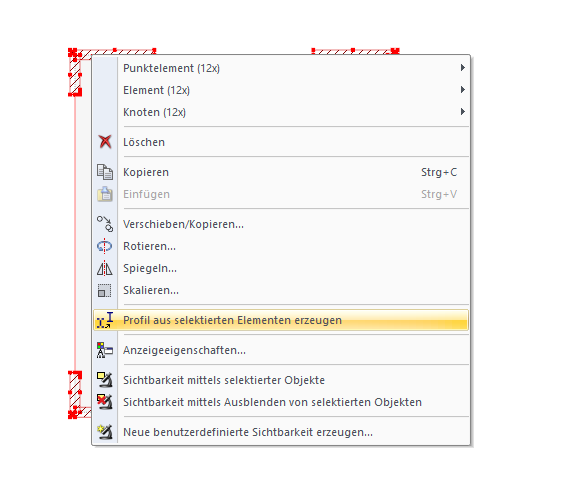

Figure 04 - Créer la section à partir des éléments sélectionnés

Mots-clés

Message d'erreur Élément de point Matériau
