Zobrazí se mi chybové hlášení, že pro jeden nebo více bodových prvků není přiřazen žádný materiál. Jak mohu tento problém vyřešit?

Odpověď

Aby se chybové hlášení už neobjevovalo (viz obrázek 1) a aby bylo možné spustit výpočet, je nutné odpovídajícím bodovým prvkům přiřadit materiál následujícím způsobem:

Obr. 01 - Chybové hlášení "Materiál není definován"

  • Klepněte pravým tlačítkem myši na celý průřez: "Rozložit průřez na prvky", viz obrázek 2

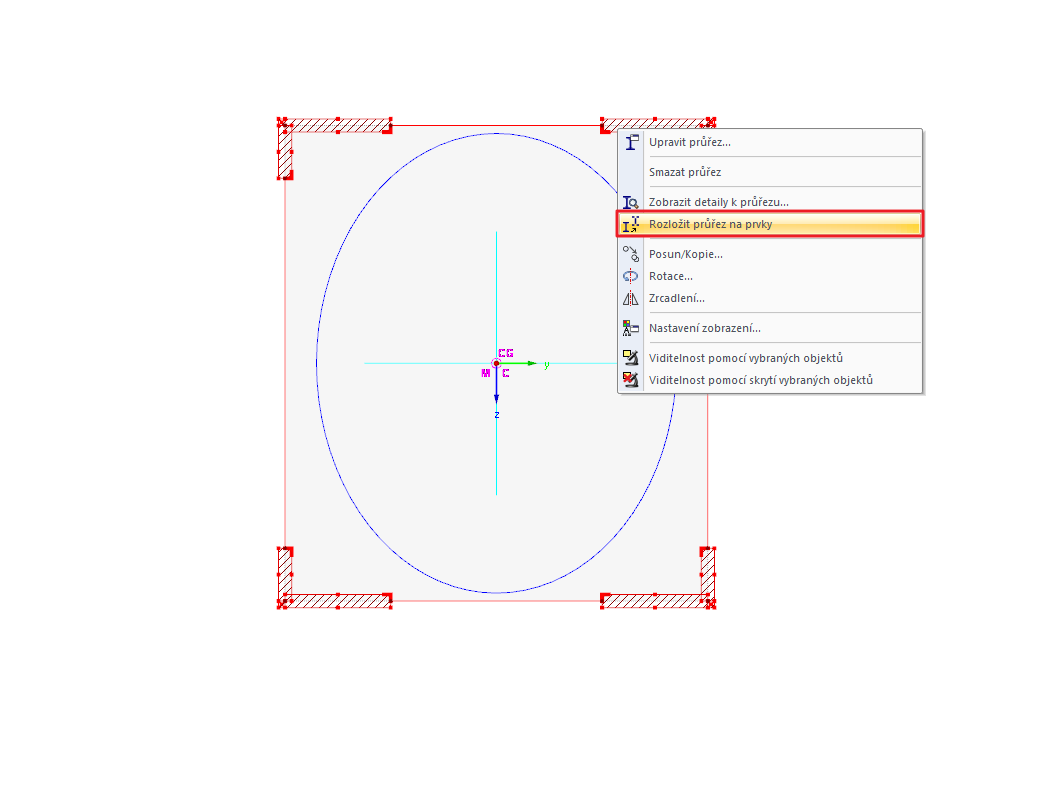

Obr. 02 - Volba "Rozložit průřez na prvky"

  • Výběr příslušných prvků nebo všech bodových prvků se statusem "Vložit" pomocí navigátoru Pohledy, protože pouze pro ně lze zadat materiál (na rozdíl od bodových prvků se statusem "Odstranit")
  • Přiřazení odpovídajícího materiálu a potvrzení tlačítkem OK, viz obrázek 3

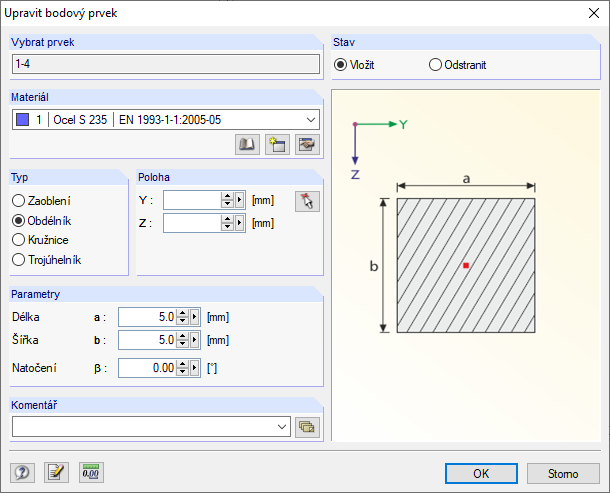

Obr. 03 - Dialog "Upravit bodový prvek"

  • Deaktivace viditelnosti
  • Výběr všech prvků a klepnutí pravým tlačítkem myši na jeden z vybraných prvků: Volba "Vytvořit průřez z vybraných prvků", viz obrázek 4

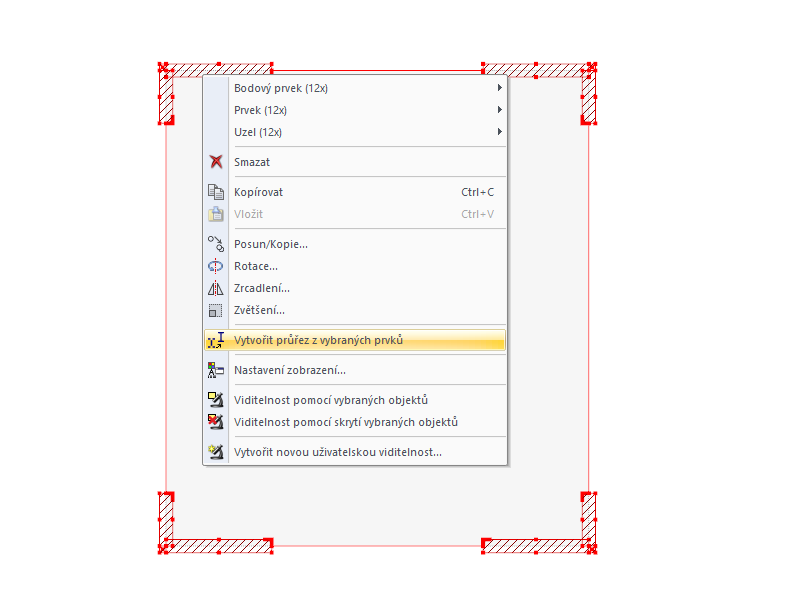

Obr. 04 - Volba "Vytvořit průřez z vybraných prvků"

Klíčová slova

Chybové hlášení Bodový prvek Materiál
