Otrzymuję komunikat o błędzie informujący, że do co najmniej jednego elementu punktowego nie jest przypisany materiał. Jak mogę rozwiązać problem?

Odpowiedź

Aby zapobiec pojawieniu się komunikatu o błędzie (Rysunek 1) i rozpocząć obliczenia, konieczne jest przydzielenie materiału do odpowiednich elementów punktowych w następujący sposób:

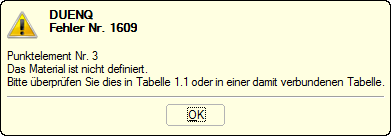

Rysunek 01 - Komunikat o błędzie „Materiał nie został zdefiniowany”

  • Kliknięcie prawym przyciskiem myszy na cały przekrój: „Zredukować przekrój na elementy”, patrz Rysunek 02.

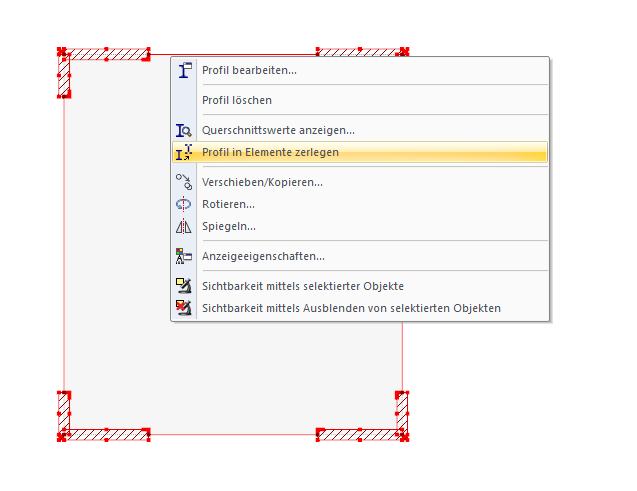

Rysunek 02 - Demontaż przekroju na elementy

  • Za pomocą nawigatora Widoki można wybrać odpowiednie elementy lub wszystkie elementy punktowe w stanie "Wstawić", ponieważ mogą one zostać użyte tylko do zdefiniowania materiału (w przeciwieństwie do elementów punktowych o statusie "Usunąć").
  • Należy przydzielić odpowiedni materiał i kliknąć OK, aby potwierdzić, patrz Rysunek 03.

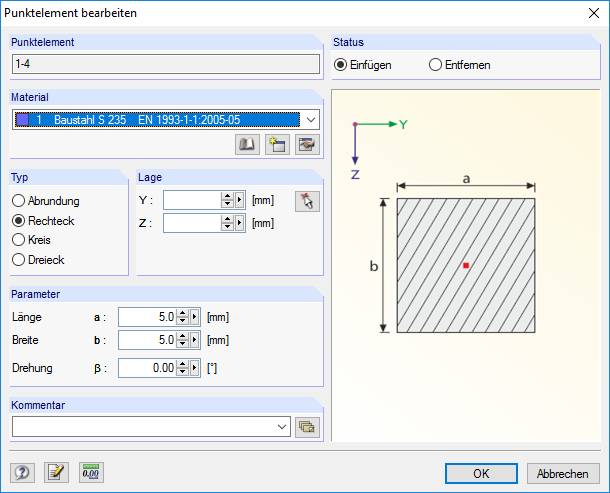

Rysunek 03 - Edytować element punktowy

  • Dezaktywować widoczność.
  • Zaznacz wszystkie elementy i kliknij prawym przyciskiem myszy jeden z zaznaczonych elementów: „Utworzyć przekrój z wybranych elementów”, patrz Rysunek 04.

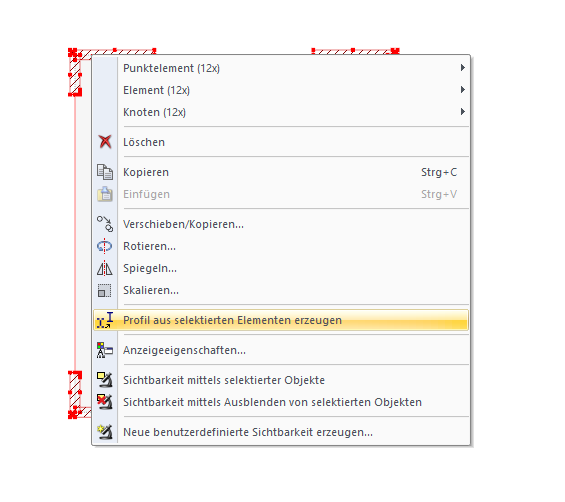

Rysunek 04 - Utworzyć przekrój z wybranych elementów
