Assegnazione di un materiale agli elementi puntuali per correggere l'errore

Affinché il messaggio di errore in DUENQ 8 non appaia più e il calcolo possa essere avviato, è necessario assegnare un materiale ai corrispondenti elementi punto come segue:

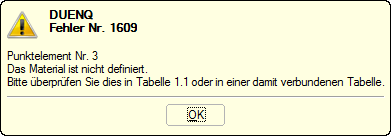

1 Messaggio di errore "Il materiale non è definito."

• Clic destro sul profilo completo: "Scomporre profilo in elementi"

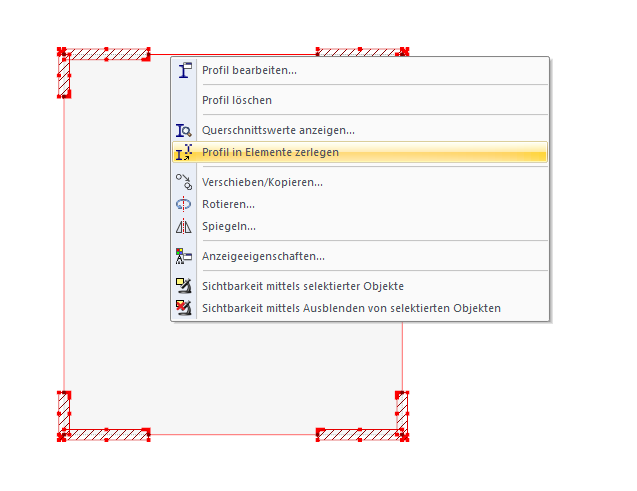

2 Riduzione della sezione trasversale in elementi

• Selezione degli elementi corrispondenti o di tutti gli elementi punto con lo stato "Inserire" tramite il Navigatore delle viste, poiché solo a questi può essere definito un materiale (a differenza degli elementi punto con lo stato "Rimuovere")
• Assegnazione del materiale corrispondente e conferma con OK

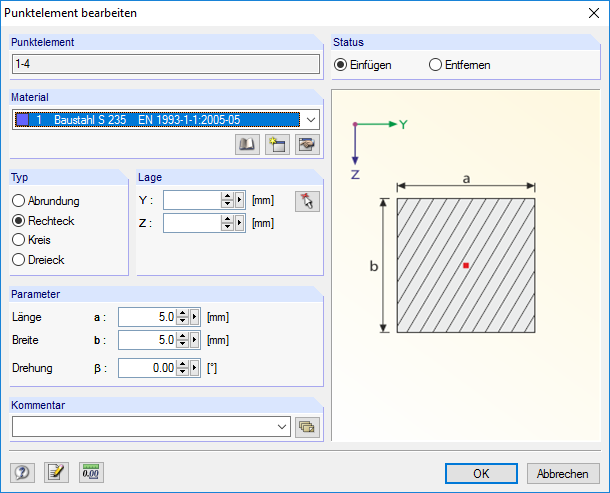

3 Modifica elemento puntuale

• Disabilitazione della visibilità
• Selezione di tutti gli elementi e clic destro su uno degli elementi selezionati: "Creare profilo dagli elementi selezionati"

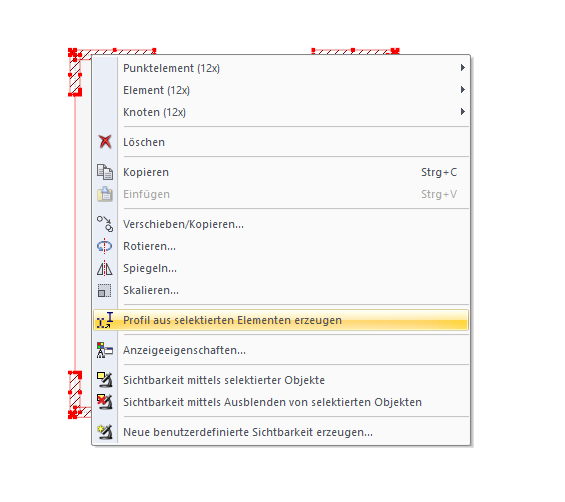

4 Creazione di sezioni trasversali da elementi selezionati
