回复:

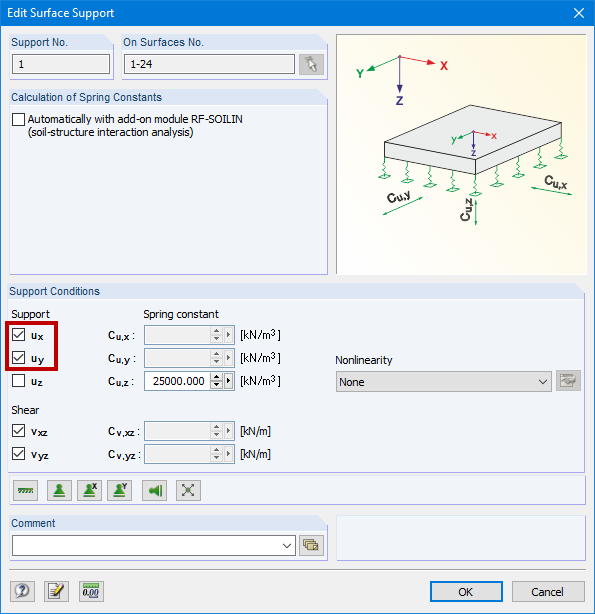

面支座的定义应尽可能接近实际。 经验表明,方程求解器以这种方式工作最有效。 为简化起见,自由度通常定义为“固定”。 然而,这可能会对整体刚度矩阵产生很大的影响,并导致数值问题(见图 01)。

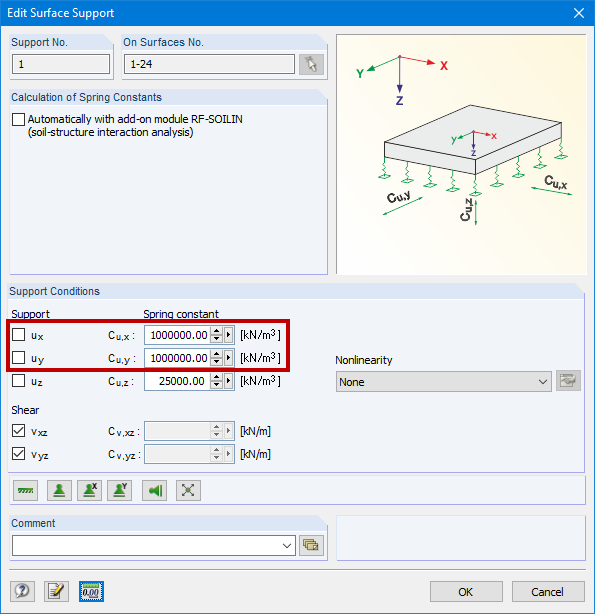

为了避免数值问题,最好使用弹簧。 定义非常硬的弹簧通常就足够了(见图 02)。 这同样适用于垂直于面的基础。 您可以在[1]中以及在此常见问题解答下方的链接中找到更多信息。
