29. noviembre 2019

004252

Gerhard Rehm

Resultados

RFEM

En un modelo con apoyos de superficie, el cálculo no converge o el resultado tiene deformaciones muy grandes y tensiones inverosímiles. ¿Por qué se da esto?

Respuesta

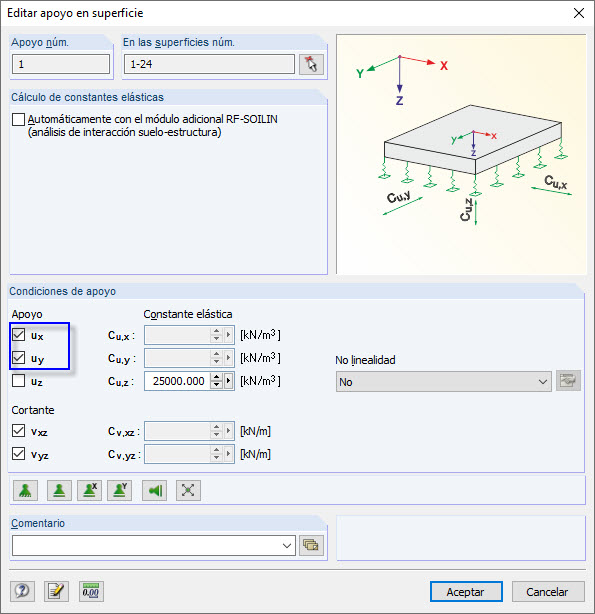

La definición de los apoyos de superficie debe ser lo más realista posible. La experiencia muestra que el solucionador de ecuaciones funciona de forma más eficaz con esto. Para simplificar las cosas, los grados de libertad normalmente se definen como "fijos". Sin embargo, esto puede tener un gran impacto en la matriz general de rigidez y causar problemas numéricos (ver figura 01).

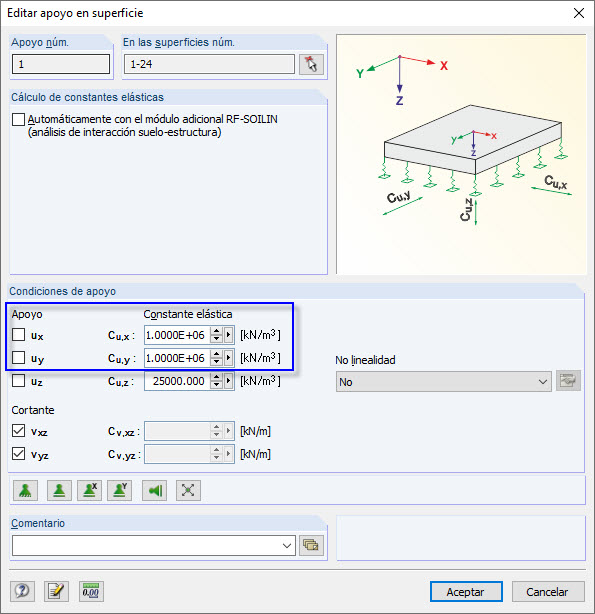

Es mejor trabajar con muelles para evitar los problemas numéricos. A menudo es suficiente con definir muelles muy rígidos (ver figura 02). Lo mismo se aplica a la cimentación perpendicular a la superficie. Puede encontrar más información en [1] y en los enlaces debajo de esta pregunta más frecuente.

Palabras clave

Apoyos de superficie Convergencia

Referencia

[1]   Christian Barth und Walter Rustler. Finite Elemente in der Baustatik-Praxis. Bauwerk, Berlin, 2010.
