Pytanie

W modelu z podporami powierzchniowymi obliczenia nie są zbieżne lub prowadzą do bardzo dużych deformacji i niewiarygodnych naprężeń. Dlaczego?


Odpowiedź:

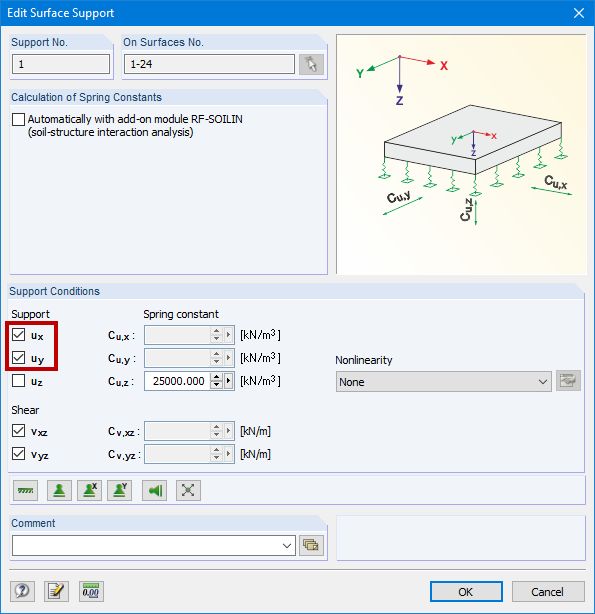

Definicja podpór powierzchniowych powinna być jak najbardziej zbliżona do rzeczywistości. Doświadczenie pokazuje, że rozwiązywanie równań działa najbardziej efektywnie w ten sposób. Dla uproszczenia stopnie swobody są często definiowane jako „stałe”. Może to jednak mieć duży wpływ na macierz ogólnej sztywności i powodować problemy numeryczne (patrz rysunek 01).

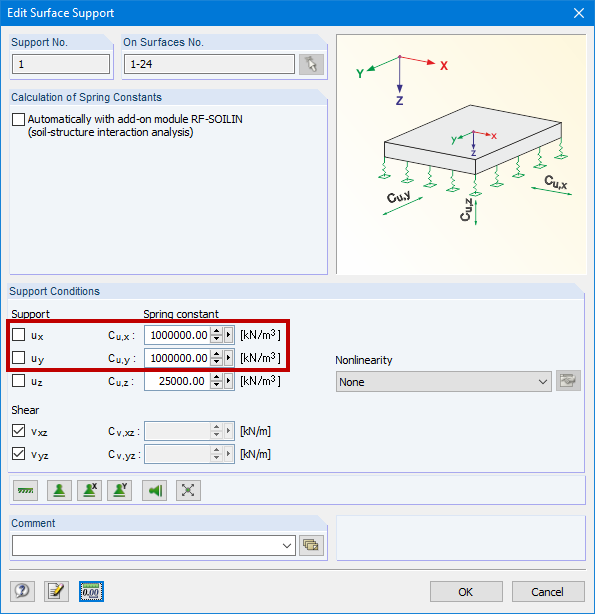

Aby uniknąć problemów numerycznych, lepiej jest pracować ze sprężynami. Często wystarcza zdefiniowanie bardzo sztywnych sprężyn (patrz rysunek 02). To samo dotyczy fundamentu prostopadłego do powierzchni. Więcej informacji można znaleźć w [1] oraz pod linkami poniżej tego FAQ.
