Podczas wyświetlania wykresów wyników na pręcie (typ „żeberkowy”) istnieje możliwość wyświetlenia siły wewnętrznejVL . Co to jest i jak jest obliczana?

Odpowiedź

SiłaVL jest podłużną siłą tnącą między górną powierzchnią a prętem. Jest on obliczany jako zintegrowany przepływ ścinania między płytą a prętem w określonym punkcie pręta.

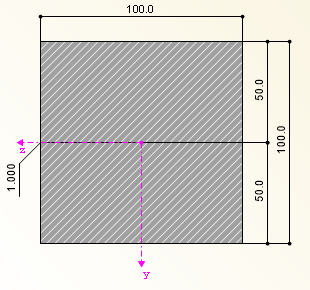

W poniższym uproszczonym przykładzie wynikowe wartości przekroju dla szerokości integracji 10 cm są następujące:

  • $I_y=\frac{b\times h^3}{12}=\frac{10 cm\times20 cm^3}{12}=6666,67 cm^4$
  • $S_y=h_1\times b\times((h-e_z)-\frac{h_2}2)=10 cm\times10 cm\times((20 cm-10 cm)-\frac{10 cm}2)=500 cm^3$
  • $\tau=V_L=\frac{V_z\times S_y}{I_y\times b}=\frac{5,53 kN\times500 cm^3}{6666,67 cm^4}=0,415 kN/cm=41,5 kN/m$

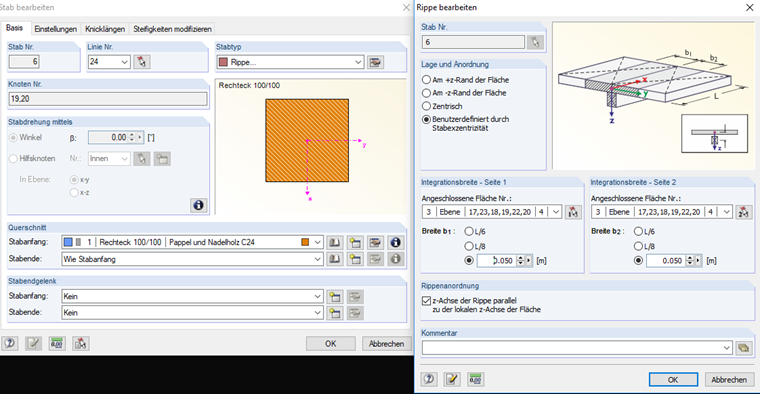

Szerokość integracji została ustawiona na 10 cm.

Wartości:
  • Iy moment bezwładności powierzchni
  • Sy moment statyczny
  • h1 wysokość górnej części przekroju
  • h2 wysokość dolnej części przekroju
  • ez odległością środkową
  • h wysokość całkowita
Wartości można dostosować dla belki teowej.
