Risposta:

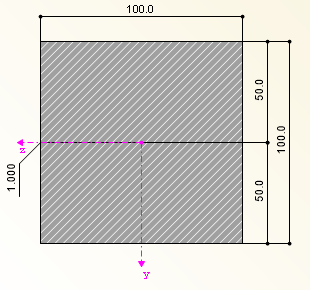

La forza VL è la forza di taglio longitudinale tra la superficie superiore e l'asta. Viene calcolato come flusso di taglio integrato tra la piastra e l'asta in un punto particolare dell'asta.Per l'esempio semplificato fornito qui, i valori della sezione trasversale risultanti per la larghezza di integrazione di 10 cm sono i seguenti:
- $I_y=\frac{b\times h^3}{12}=\frac{10 cm\times20 cm^3}{12}=6666,67 cm^4$
- $S_y=h_1\times b\times((h-e_z)-\frac{h_2}2)=10 cm\times10 cm\times((20 cm-10 cm)-\frac{10 cm}2)=500 cm^3$
- $\tau=V_L=\frac{V_z\times S_y}{I_y\times b}=\frac{5,53 kN\times500 cm^3}{6666,67 cm^4}=0,415 kN/cm=41,5 kN/m$

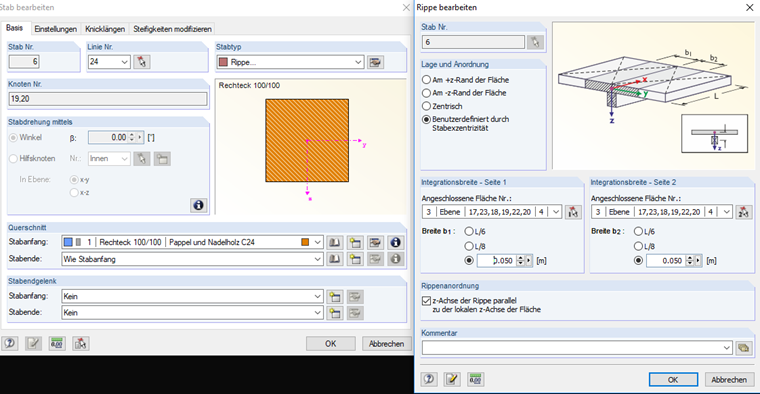

La larghezza di integrazione è stata impostata su un totale di 10 cm.
dove
- iyMomento di inerzia
- [THESIS.THESISTITLE]yMomento statico
- h1 è l'altezza della parte superiore della sezione trasversale,
- h2 è l'altezza della parte inferiore della sezione trasversale,
- eZDistanza dal centro di gravità
- h è l'altezza totale.
I valori possono essere modificati per una trave a T.
