在接触体上显示接触应力

在 RFEM 中称为“接触应力”的结果值是为有面支座的面保留的（见 RFEM 使用手册）。

Kontaktvolumen können stattdessen wie Standard-Volumenelemente ausgewertet werden. Entsprechend der Definition des Achsensystems des Kontaktvolumens lassen sich so auch die Spannungen in Kontaktrichtung anzeigen.

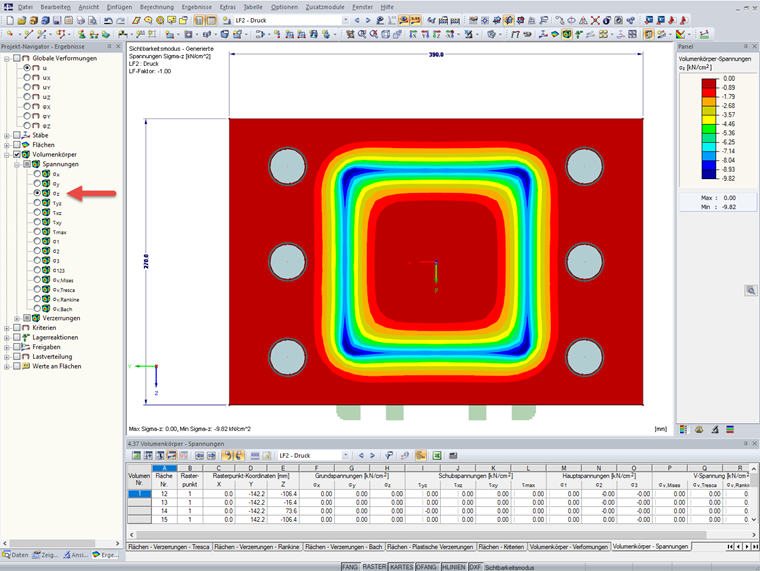

1 显示实体应力

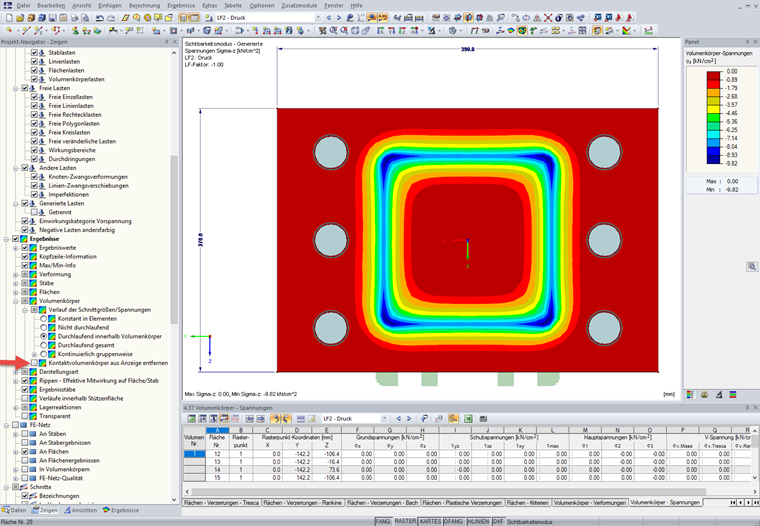

Zu beachten ist dabei, dass zur Auswertung von Kontaktvolumen die Option „Kontaktvolumenkörper aus Anzeige entfernen“ im Zeigen-Navigator deaktiviert sein muss (siehe Bild 2).

2 选项“从显示中删除接触实体”
