问题

在 CAD 应用程序中,截面必须要绘制在哪个绘图平面上,然后才能使用 dxf 导入功能将其导入到 SHAPE‑THIN 中?


回复:

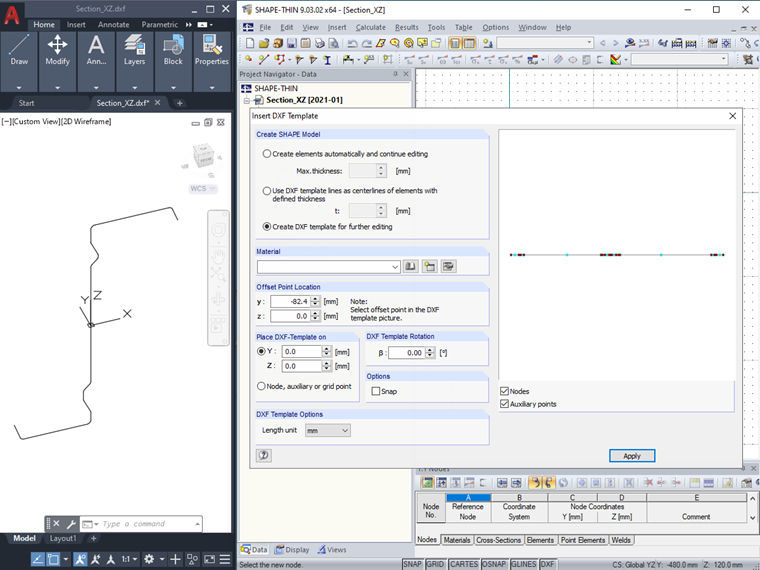

在 dxf 导入过程中,只导入位于 XY 平面上的对象。 因此,必须在 CAD 应用程序中在 XY-平面内绘制截面。 图片 01 显示了 XZ 平面上的一个截面,以及在 SHAPE‑THIN 中导入该截面的结果。

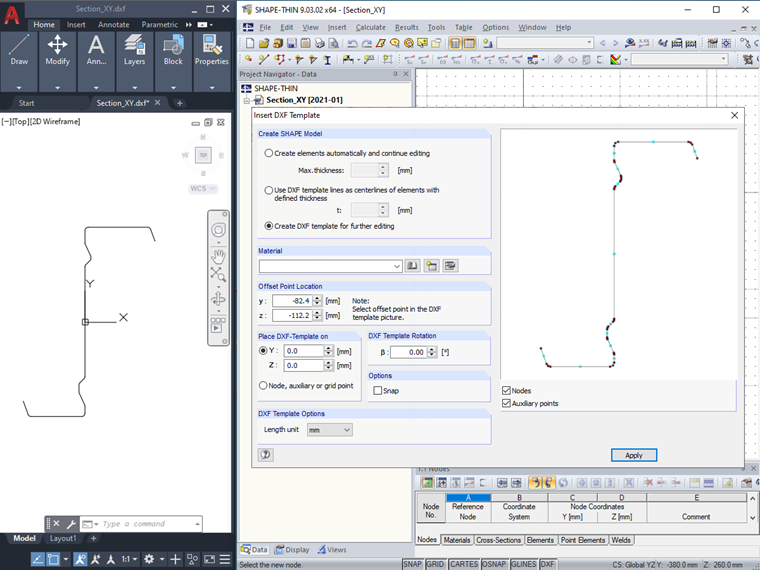

XY-平面上的截面可以根据需要导入到 SHAPE‑THIN 中(图 02)。
