18. Januar 2021

004913

Import/Export & BIM

In welcher Zeichnungsebene muss ein Profil in der CAD-Anwendung gezeichnet sein, damit dieses über den dxf-Import in DUENQ eingelesen werden kann?

Antwort

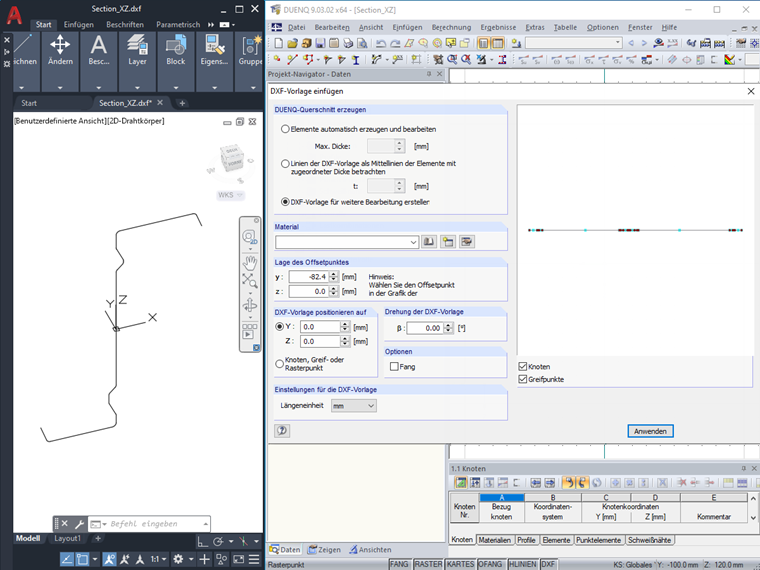

Es werden beim dxf-Import nur Objekte, die in der XY-Ebene liegen, importiert. Das Profil muss daher in der CAD-Anwendung in der XY-Ebene gezeichnet sein. Bild 1 zeigt ein in der XZ-Ebene liegendes Profil sowie das Importergebnis dieses Profils in DUENQ.

Import eines in XZ-Ebene liegenden Profils

Das in der XY-Ebene liegende Profil wird in DUENQ wie gewünscht importiert (Bild 2).

Import eines in XY-Ebene liegenden Profils

Schlüsselwörter

Zeichungsebene DXF CAD
