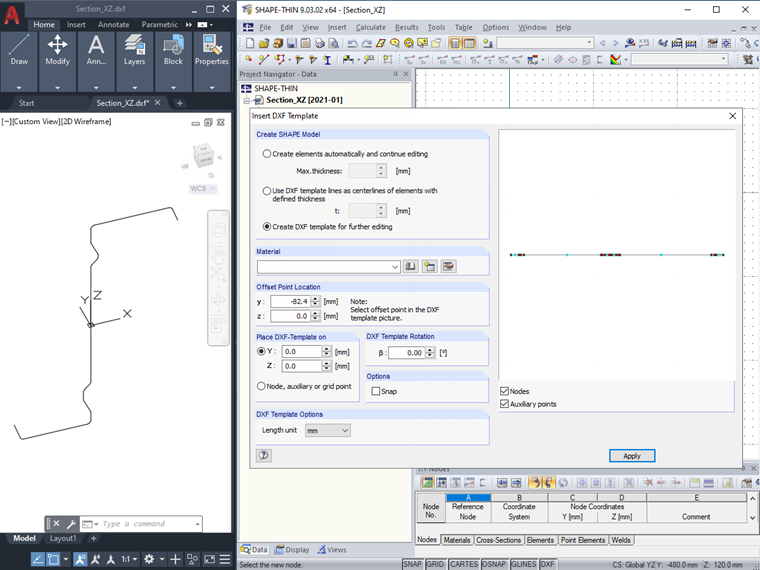

Během importu ve formátu DXF se importují pouze objekty, které leží v rovině XY. Proto musí být profil v CAD aplikaci nakreslen v rovině XY. Na Obrázku 01 je znázorněn profil ležící v rovině XZ a také výsledek importu tohoto profilu v programu SHAPE-THIN.
Profil ležící v rovině XY se podle potřeby převezme do programu SHAPE-THIN (Obrázek 02).
