¿En qué plano de dibujo se debe dibujar una sección en una aplicación CAD para que se pueda importar en SHAPE-THIN utilizando la importación dxf?

Q: ¿En qué plano de dibujo se debe dibujar una sección en una aplicación CAD para que se pueda importar en SHAPE-THIN utilizando la importación dxf?

Durante la importación de dxf, solo se importan los objetos que se encuentran en el plano XY. Das Profil muss daher in der CAD-Anwendung in der XY-Ebene gezeichnet sein. Bild 1 zeigt ein in der XZ-Ebene liegendes Profil sowie das Importergebnis dieses Profils in DUENQ. Das in der XY-Ebene liegende Profil wird in DUENQ wie gewünscht importiert (Bild 2).

Question

&#191;En qu&#233; plano de dibujo se debe dibujar una secci&#243;n en una aplicaci&#243;n CAD para que se pueda importar en SHAPE-THIN utilizando la importaci&#243;n dxf?

Accepted Answer

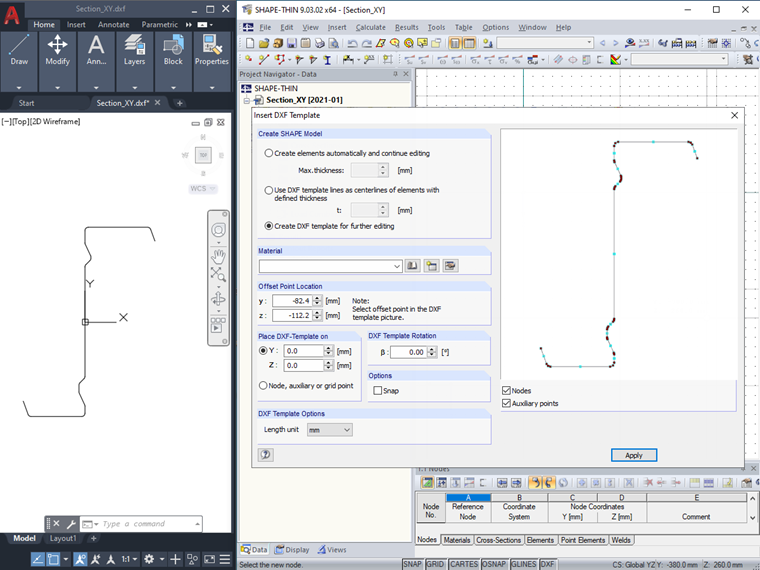

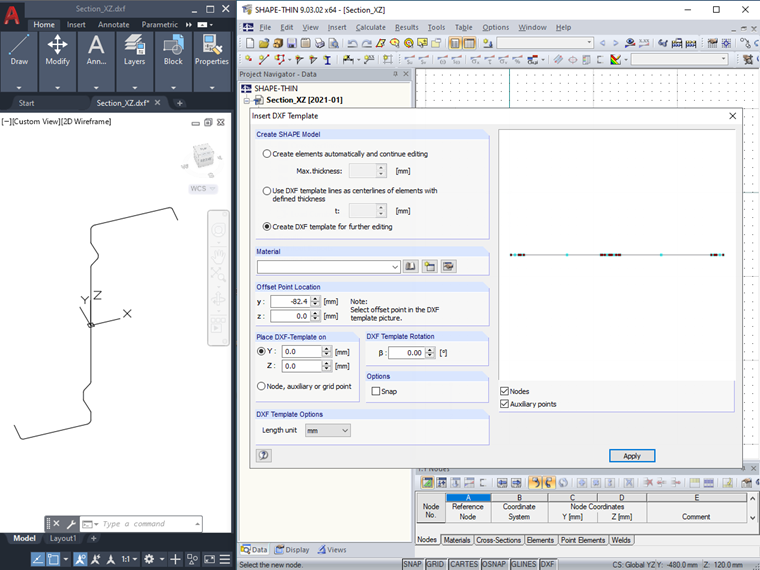

Durante la importaci&#243;n de dxf, solo se importan los objetos que se encuentran en el plano XY. Das Profil muss daher in der CAD-Anwendung in der XY-Ebene gezeichnet sein. Bild 1 zeigt ein in der XZ-Ebene liegendes Profil sowie das Importergebnis dieses Profils in DUENQ.                   Das in der XY-Ebene liegende Profil wird in DUENQ wie gew&#252;nscht importiert (Bild 2).

Zeichnungsebene in der CAD-Anwendung für den dxf-Import in DUENQ
