Zeichnungsebene in der CAD-Anwendung für den dxf-Import in DUENQ

W jakiej płaszczyźnie rysunkowej należy narysować przekrój w aplikacji CAD, aby można było go zaimportować do SHAPE‑THIN za pomocą importu DXF?

Odpowiedź:

Podczas importu dxf importowane są tylko obiekty leżące w płaszczyźnie XY. Das Profil muss daher in der CAD-Anwendung in der XY-Ebene gezeichnet sein. Bild 1 zeigt ein in der XZ-Ebene liegendes Profil sowie das Importergebnis dieses Profils in DUENQ.

FAQ|004913
PL | Flaga faq
FAQ 004913 | W której płaszczyźnie rysunkowej należy narysować przekrój w aplikacji CAD, aby ...
Import przekroju leżącego w płaszczyźnie XZ
Import przekroju leżącego w płaszczyźnie XZ

Das in der XY-Ebene liegende Profil wird in DUENQ wie gewünscht importiert (Bild 2).

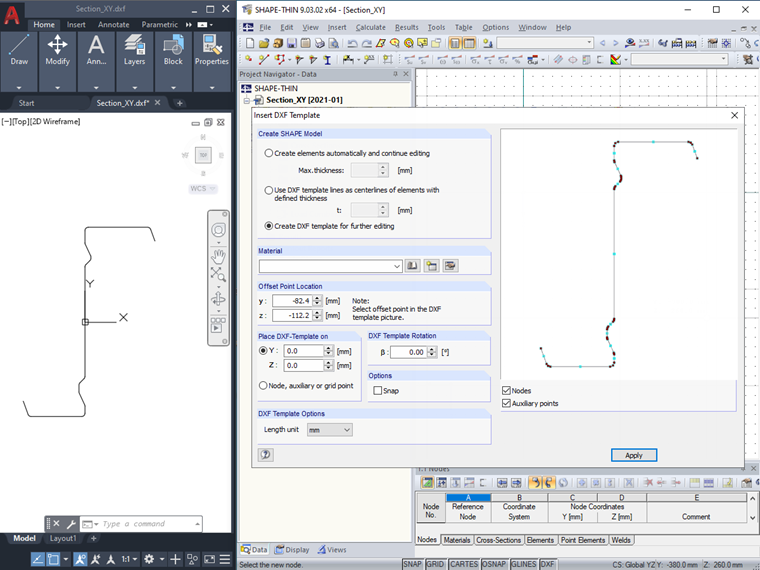

Import przekroju leżącego w płaszczyźnie XY
Import przekroju leżącego w płaszczyźnie XY
