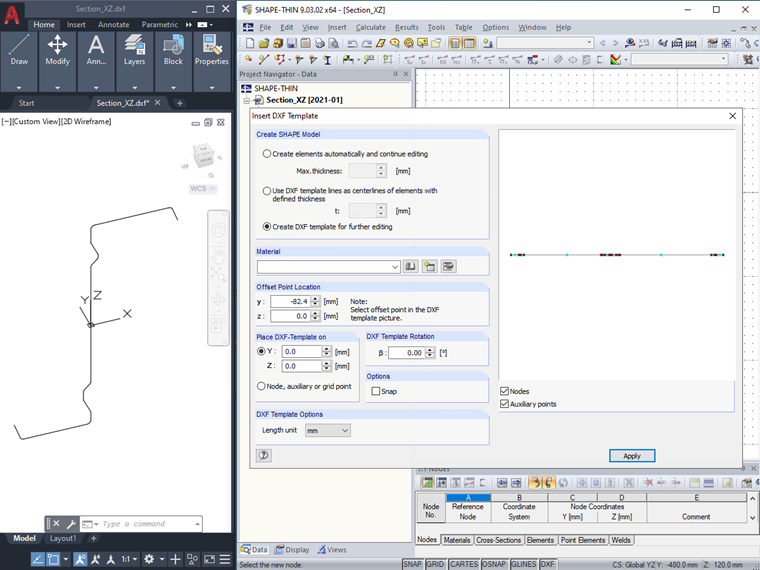

Durante l'importazione dxf, vengono importati solo gli oggetti che si trovano sul piano XY. Pertanto, è necessario disegnare la sezione trasversale nel piano XY nell'applicazione CAD. L'immagine 01 mostra una sezione trasversale che giace nel piano XZ e il risultato dell'importazione di questa sezione trasversale in SHAPE‑THIN.

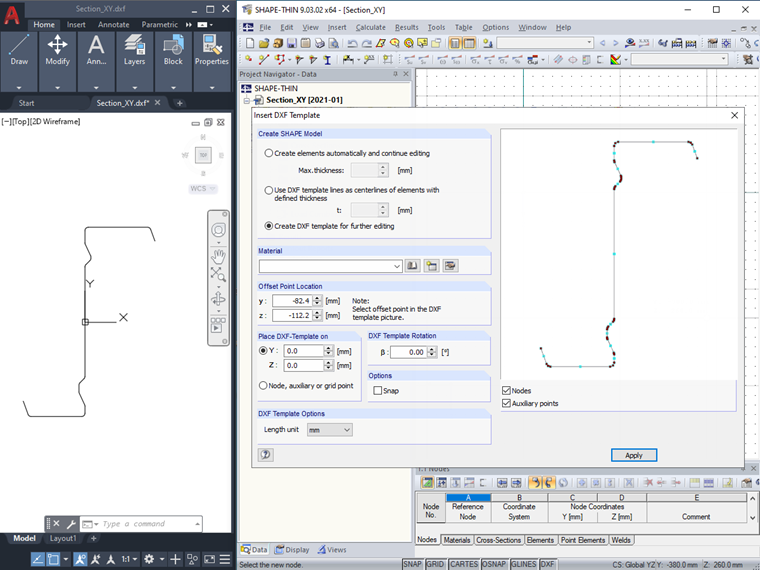

La sezione trasversale che giace nel piano XY viene importata in SHAPE‑THIN come desiderato (Figura 02).
