通过负载分配检查负载输入

提示和技巧

现在可以在RFEM中获得评估结果的新可能性:它是负载分布。

通过勾选Results导航器中的复选框,可以激活负载分布的图形表示。您可以选择要在FE节点或有限元素上显示的力和力矩。使用此选项可检查相应载荷工况中的载荷输入。此功能可能特别适用于在输入空载时检查输入的数据。

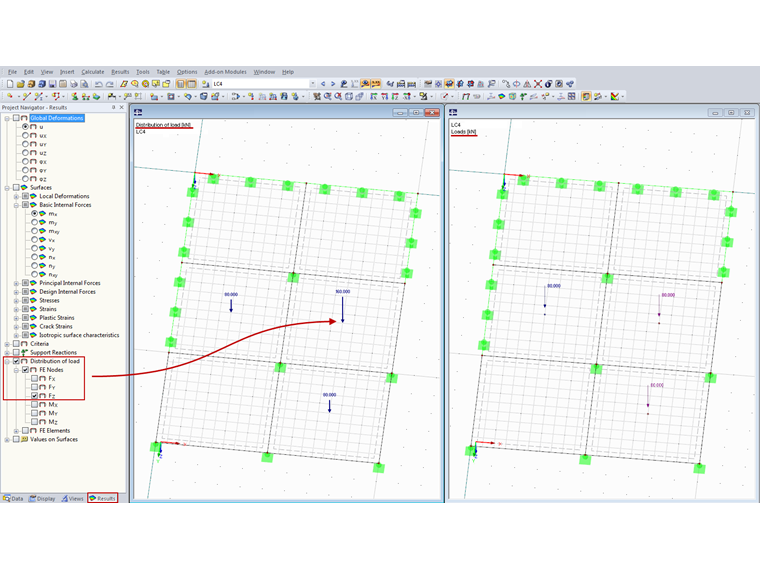

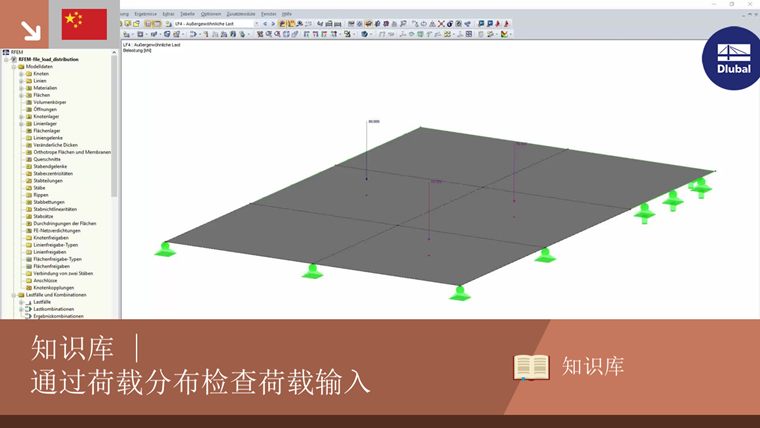

在该示例中,系统有3个子表面,您可以看到每个进入相应表面中心的80 kN的自由集中载荷。右侧窗口显示加载输入。错误地,其中一个自由载荷被施加两次,这在载荷表示中乍一看是不可见的:在每个子表面上显示80kN的自由集中载荷。

可以通过表3.6自由集中载荷找到错误的输入。作为替代方案,您可以使用所描述的可能性来显示负载分布。如果它被激活,您可以在左侧窗口中看到集中载荷在三个子表面之一中输入两次(在FE节点中加载,F z = 160 kN)。
