Kontrola zadání zatížení pomocí rozložení zatížení

Tipy & triky

V programu RFEM má nyní uživatel novou možnost vyhodnocení výsledků pomocí „Rozložení zatížení“.

Zobrazení rozložení zatížení je možné aktivovat přes položku v Navigátoru projektů ‑ Výsledky. V navigátoru je možné vybrat, zda budou síly případně momenty zobrazeny v uzlech sítě či na prvcích sítě. S touto možností je možné kontrolovat zadání zatížení v příslušném zatěžovacím stavu. Obzvlášť při zadání volných osamělých zatížení může být tato funkce při kontrole zadání užitečná.

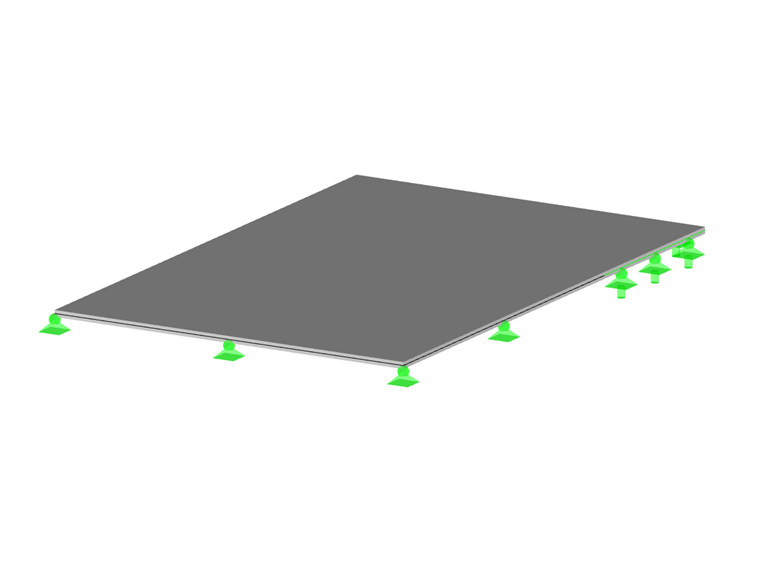

V příkladu je zadáno na třech částech plochy volné osamělé zatížení 80 kN ve středu každé příslušné části. Zadání zatížení je zobrazeno v pravém okně. Nedopatřením je jedno osamělé zatížení zadáno dvakrát. To ale není na první pohled v zobrazení zatížení vidět, zobrazí se jedno volné osamělé zatížení s hodnotou 80 kN.

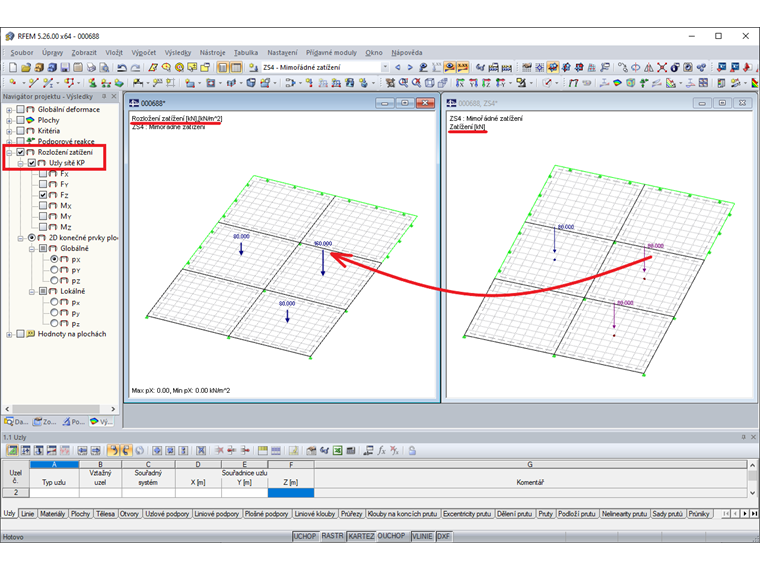

Toto chybné zadání by bylo možné nalézt například pomocí tabulky 3.6 „Volná osamělá zatížení“. Místo toho ale máme popsanou možnost zobrazení rozložení zatížení. Pokud je tato možnost aktivována, v levém okně je vidět, že na jedné ze tří částí je osamělé zatížení zadáno dvakrát (zatížení v uzlu sítě, Fz = 160 kN).
