Die Darstellung der Lastverteilung lässt sich über die Kontrollfelder im Ergebnis-Navigator aktivieren. Es posible elegir los esfuerzos y los momentos que se quieran mostrar tanto en los nudos de elementos finitos como en los mismos elementos finitos. Utilice esta opción para comprobar la entrada de cargas en el respectivo caso de carga. Esta función puede ser útil especialmente para la comprobación de los datos introducidos al insertar cargas libres.

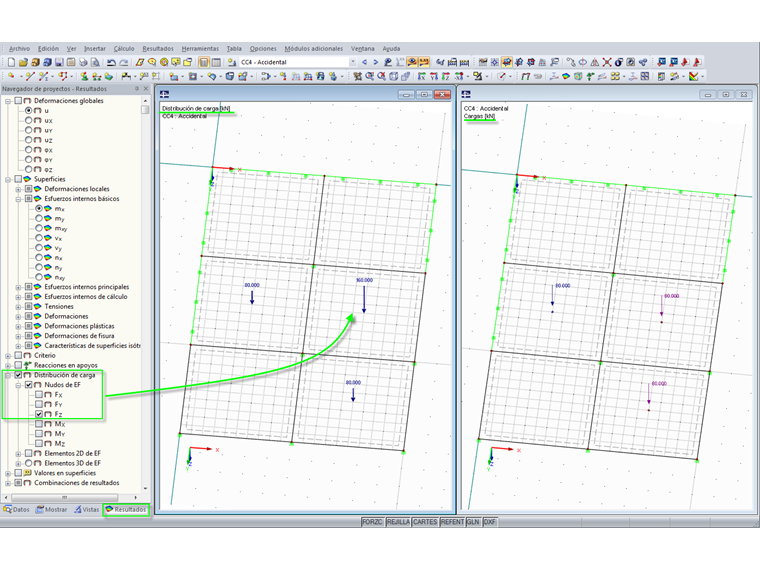

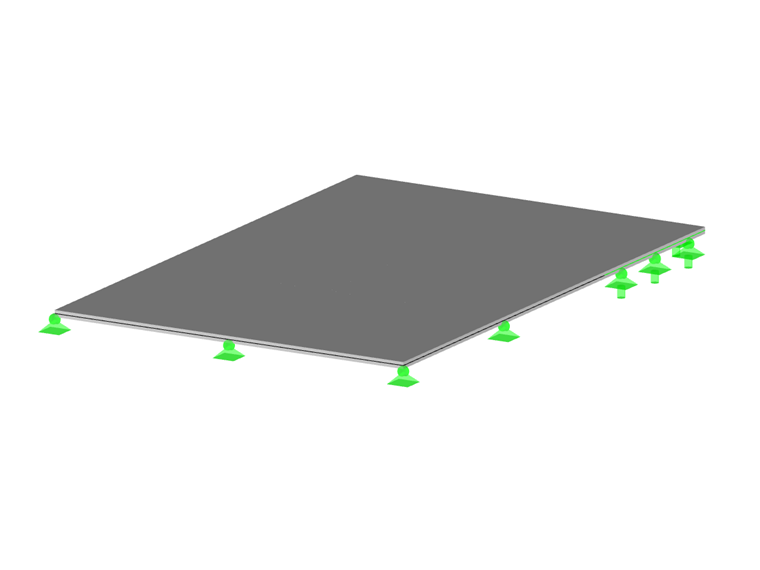

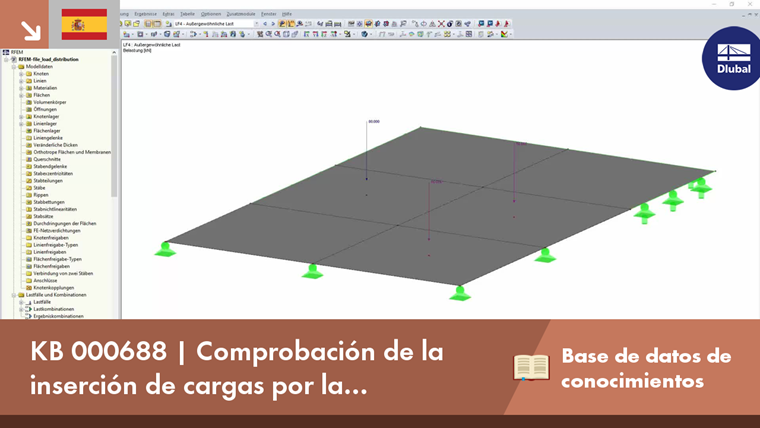

Im Beispiel wurde auf drei Teilflächen des Systems eine freie Einzellast von je 80 kN in der Mitte der jeweiligen Fläche eingeben. La ventana de la derecha muestra la inserción de la carga. Por error, una de las cargas libres se aplicó dos veces, que no es visible a primera vista en la representación de la carga: se muestra una carga puntual libre con 80 kN en cada subsuperficie.
Diese Falscheingabe ließe sich zum Beispiel über die Tabelle 3.6 "Freie Einzellasten" lokalisieren. Alternativ gibt es die beschriebene Möglichkeit der Darstellung der Lastverteilung. Si se activa, es posible ver en la ventana izquierda que la carga puntual se introdujo dos veces en una de las tres subsuperficies (carga en nudos de EF, Fz = 160 kN).
