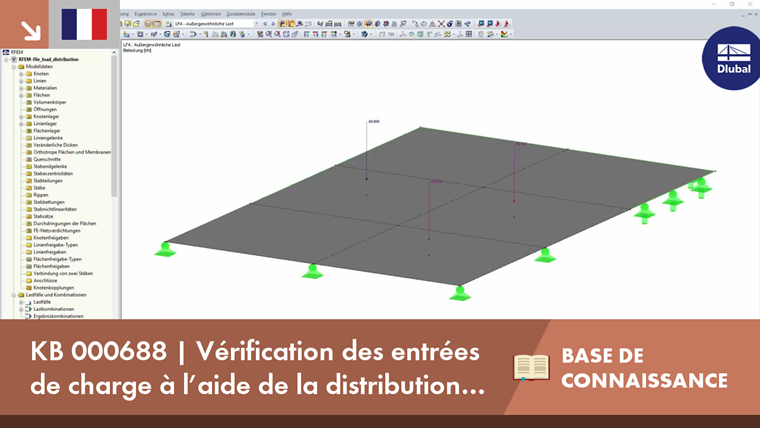

Vérification des entrées de charge à l’aide de la distribution de charge

Trucs & Astuces

Ce texte a été traduit par Google Translate

Lire le texte source

Désormais, il y a une nouvelle possibilité d’évaluation des résultats disponible dans RFEM : Distribution de charge.

La représentation graphique de la distribution de charge peut être activée par cocher les cases à cocher dans le navigateur de résultats. Vous pouvez choisir les forces et les moments que vous voulez afficher soit dans les nœuds EF soit dans les éléments finis. Utilisez cette option pour vérifier l’entrée des charges dans le cas de charge approprié. Cette fonction peut être utile surtout pour la vérification des données insérées quand vous insérez les charges libres.

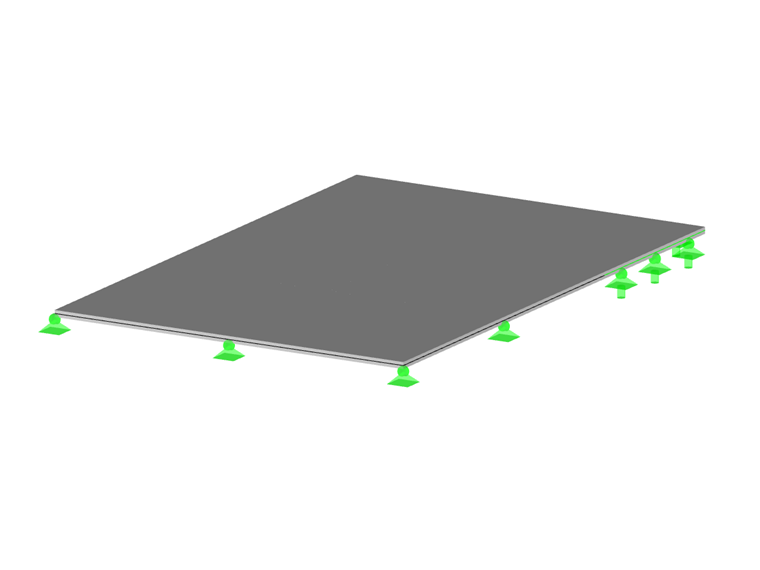

Dans cet exemple, il y a 3 sous-surfaces du système où vous pouvez voir une charge concentrée libre de 80 kN, chacune insérée au centre de la surface appropriée. La fenêtre droite vous montre l’entrée de chargement. Par erreur, l’une des charges libres a été appliquée deux fois, ce qui n’est pas visible au premier regard dans la représentation du chargement. Il y a une charge concentrée libre de 80 kN affichée sur chaque sous-surface.

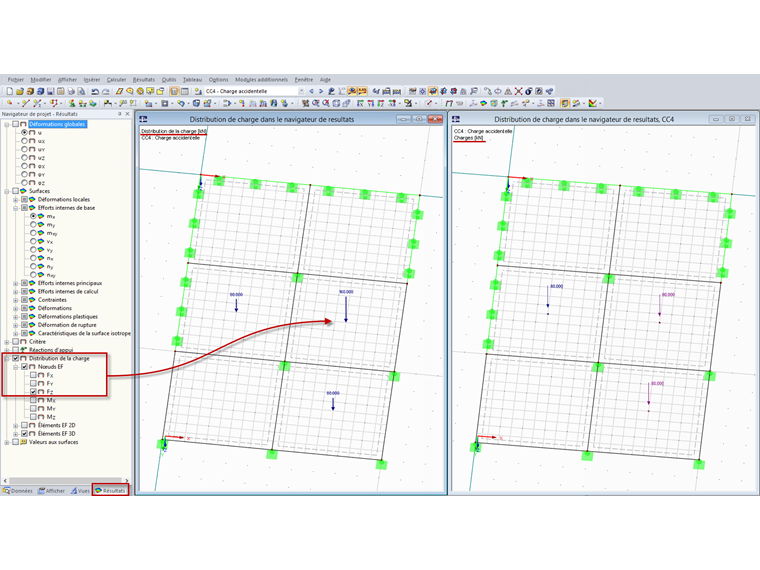

Il serait possible de localiser l’entrée erronée à l’aide du tableau 3.6 « Charges concentrées libres ». Comme une alternative, vous pouvez utiliser la possibilité décrite pour la représentation qui vous affiche la distribution de charge. Si elle est activée, dans la fenêtre gauche, vous pouvez voir que la charge concentrée a été insérée deux fois dans l’une des trois sous-surfaces (charge dans les nœuds EF, Fz = 160 kN).

Mots-Clés

Charge Répartition des charges
