Vereinfachter Schwingungsnachweis für EC 5

Mit dem Zusatzmodul RF-/HOLZ Pro ist es möglich, für die Bemessung nach EN 1995-1-1 den aus der DIN 1052 bekannten Schwingungsnachweis zu führen. Dieser besagt, dass unter ständiger und quasi-ständiger Einwirkung die Durchbiegung am ideellen Einfeldträger einen Grenzwert (nach DIN 1052 6 mm) nicht überschreiten darf. Wenn man den Zusammenhang zwischen Eigenfrequenz und Durchbiegung für einen mit konstanter Streckenlast belasteten, gelenkigen Einfeldträger berücksichtigt, so resultiert aus den 6 mm eine Mindesteigenfrequenz von zirka 7,2 Hz.

f_{e} = \frac{π}{2 \cdot l^{2}} \cdot \sqrt{\frac{EI}{m}} \Rightarrow \frac{EI}{m \cdot l^{4}} = \frac{f_{e}^{2} \cdot 4}{π^{2}}

[F12]_e	固有频率
l	梁的长度
EI	梁的抗弯刚度
m	振型质量

等荷载作用下单跨梁的自振频率

w = \frac{5 \cdot m \cdot g \cdot l^{4}}{384 \cdot EI} \Rightarrow \frac{EI}{m \cdot l^{4}} = \frac{5 \cdot g}{384 \cdot w}

w	挠度
l	梁的长度
m	振型质量
g	重力加速度

恒荷载作用下单跨梁的挠度

如果两个公式都相等，那么固有频率为7.2 Hz，变形6 mm。

\frac{f_{e}^{2} \cdot 4}{π^{2}} = \frac{5 \cdot g}{384 \cdot w}

f_{e, \min, DIN} = \frac{5}{\sqrt{0.8 \cdot w}} = \frac{5}{\sqrt{0.8 \cdot 0, 6}} = 7, 2 Hz

f_e,min,DIN	最小自振频率按照 DIN 1052
w	挠度
g	重力加速度

最小自振频率按照 DIN 1052

Berücksichtigt man die Tatsache, dass in den meisten Nationalen Anwendungsdokumenten des EC 5 eine Mindesteigenfrequenz von 8,00 Hz zu berücksichtigen ist, so ergibt sich für vorhin genanntes System eine maximale Durchbiegung von etwa 5 mm.

f_{e, \min, EC 5} = \frac{5}{\sqrt{0.8 \cdot w}} = \frac{5}{\sqrt{0.8 \cdot 0, 5}} = 8 Hz

f_e,min,EC5	最小自振频率按照 EN 1995-1-1
w	挠度

最小固有频率按照 EN 1995-1-1

如果结构体系偏离铰接的单跨梁（例如连续梁，悬臂和约束），那么在挠度限制中必须相应考虑。

示例

三跨连续梁

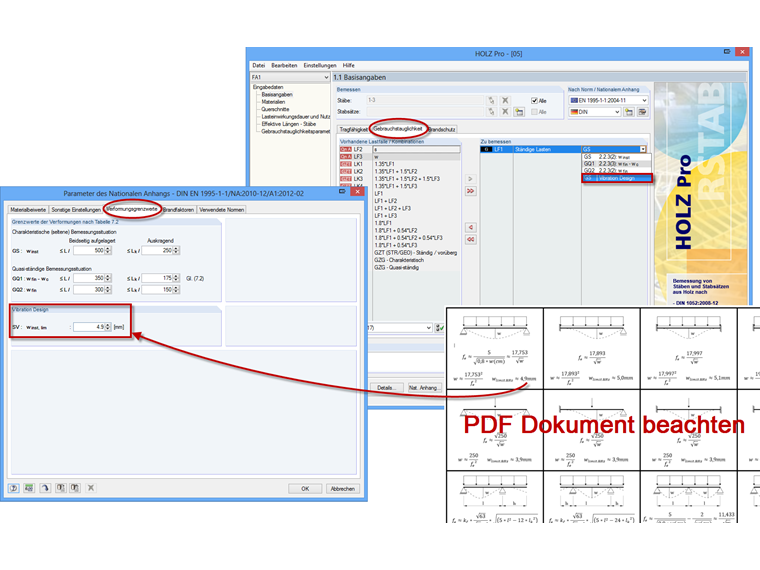

Untersucht wird ein Dreifeldträger in einem Wohnhaus. Um ein Unbehagen, welches durch Personen verursacht wird, zu vermeiden soll das System eine Mindesteigenfrequenz von 8 Hz aufweisen. Um diese in RF-/HOLZ Pro zu berücksichtigen, kann mit Hilfe der Formel für Dreifeldträger (siehe PDF-Dokument unten) die maximal erlaubte Durchbiegung des Mittelfeldes ermittelt werden.

w_{\max, 8 Hz} \approx - k_{f}^{2} \cdot \frac{63 \cdot l^{2} \cdot (12 \cdot l_{k}^{3} - 10 \cdot l_{k} \cdot l^{2} - 3 \cdot l^{3})}{f_{e, 8 Hz}^{2} \cdot l_{k}^{4} \cdot (2 \cdot l_{k} + 3 \cdot l)} = - 1, 00 mm

w_max,8Hz	将达到约 8 Hz 的极限挠度
k_f	修正系数（见PDF文件）
l	中间跨度
l_k	外板长度
f_e,8Hz	最小固有频率

极限挠度

In diesem Fall darf sich das mittlere Feld um -1 mm verformen, um das Frequenzkriterium einzuhalten. Die tatsächliche Durchbiegung unter ständiger Last (2,1 kN/m) ergibt sich zu -0,683 mm. Somit ist der Nachweis der Eigenfrequenz eingehalten und die Eigenfrequenz des Trägers größer als 8 Hz. Eine Kontrollrechnung ergibt eine Eigenfrequenz von 9,76 Hz.

f_{e} \approx - k_{f} \cdot \sqrt{\frac{63 \cdot l^{2} \cdot (12 \cdot l_{k}^{3} - 10 \cdot l_{k} \cdot l^{2} - 3 \cdot l^{3})}{w_{0, 0683 cm} \cdot l_{k}^{4} \cdot (2 \cdot l_{k} + 3 \cdot l)}} = 9, 76 Hz

自振频率

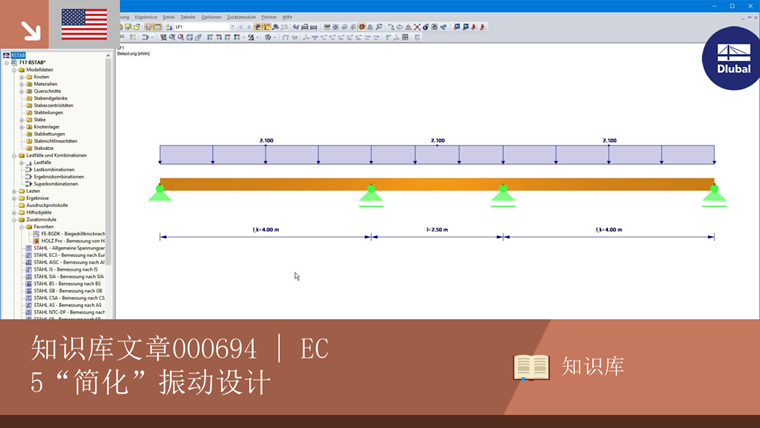

Die genauere Berechnung mit dem Zusatzmodul RF-/DYNAM Pro – Eigenschwingungen ergibt eine Eigenfrequenz von 9,86 Hz. Die Vorgehensweise kann dem Video entnommen werden.

Ergänzend ist zu sagen, dass beim Schwingungsnachweis von Wohnungsdecken weitere Nachweise (Steifigkeitskriterium, Schwinggeschwindigkeit, Schwingbeschleunigung zu führen sind. Hinweise sind in z. B. in [1] oder [2] zu finden.

作者

Rehm 先生负责木结构产品的开发，并提供技术支持。

链接

木结构设计与分析软件

参考

欧洲规范 5： Bemessung und Konstruktion von Holzbauten - Teil 1-1: Allgemeines - Allgemeine Regeln und Regeln für den Hochbau; DIN EN 1995-1-1:2010-12
Winter, S.; Hamm, P.; Richter, A.: Schwingungs- und Dämpfungsverhalten von Holz- und Holz-Beton-Verbunddecken. Schlussbericht Juli 2010. München: TU München, Lehrstuhl für Holzbau und Baukonstruktion, 2010

下载

挠度限制（PDF）
