Vereinfachter Schwingungsnachweis für EC 5

Con el módulo adicional RF-/TIMBER Pro, es posible realizar el análisis de vibraciones conocido de DIN 1052 para el cálculo según EN 1995-1-1. Dieser besagt, dass unter ständiger und quasi-ständiger Einwirkung die Durchbiegung am ideellen Einfeldträger einen Grenzwert (nach DIN 1052 6 mm) nicht überschreiten darf. Wenn man den Zusammenhang zwischen Eigenfrequenz und Durchbiegung für einen mit konstanter Streckenlast belasteten, gelenkigen Einfeldträger berücksichtigt, so resultiert aus den 6 mm eine Mindesteigenfrequenz von zirka 7,2 Hz.

f_{e} = \frac{π}{2 \cdot l^{2}} \cdot \sqrt{\frac{EI}{m}} \Rightarrow \frac{EI}{m \cdot l^{4}} = \frac{f_{e}^{2} \cdot 4}{π^{2}}

f_e	Frecuencia natural
l	Longitud de la viga
EI	Rigidez a flexión de la viga
m	Masa modal

Frecuencia natural de una viga de un solo vano con carga constante

w = \frac{5 \cdot m \cdot g \cdot l^{4}}{384 \cdot EI} \Rightarrow \frac{EI}{m \cdot l^{4}} = \frac{5 \cdot g}{384 \cdot w}

w	flecha
l	Longitud de la viga
m	Masa modal
g	aceleración de la gravedad

Flecha de una viga de un solo vano con carga constante

Si se igualan ambas ecuaciones, la frecuencia natural de 7,2 Hz da como resultado una deformación de 6 mm.

\frac{f_{e}^{2} \cdot 4}{π^{2}} = \frac{5 \cdot g}{384 \cdot w}

f_{e, \min, DIN} = \frac{5}{\sqrt{0.8 \cdot w}} = \frac{5}{\sqrt{0.8 \cdot 0, 6}} = 7, 2 Hz

f_{e, min, DIN}	Frecuencia natural mínima según DIN 1052
w	flecha
g	aceleración de la gravedad

Frecuencia natural mínima según DIN 1052

Berücksichtigt man die Tatsache, dass in den meisten Nationalen Anwendungsdokumenten des EC 5 eine Mindesteigenfrequenz von 8,00 Hz zu berücksichtigen ist, so ergibt sich für vorhin genanntes System eine maximale Durchbiegung von etwa 5 mm.

f_{e, \min, EC 5} = \frac{5}{\sqrt{0.8 \cdot w}} = \frac{5}{\sqrt{0.8 \cdot 0, 5}} = 8 Hz

f_{e, min, EC5}	Frecuencia natural mínima según EN 1995-1-1
w	flecha

Frecuencia natural mínima según EN 1995-1-1

Si el sistema estructural se desvía de una viga articulada de un vano (por ejemplo, vigas continuas, voladizos, coacciones), esto se debe tener en cuenta en consecuencia en la limitación de la flecha.

Ejemplo:

Viga continua de tres vanos

Untersucht wird ein Dreifeldträger in einem Wohnhaus. Um ein Unbehagen, welches durch Personen verursacht wird, zu vermeiden soll das System eine Mindesteigenfrequenz von 8 Hz aufweisen. Um diese in RF-/HOLZ Pro zu berücksichtigen, kann mit Hilfe der Formel für Dreifeldträger (siehe PDF-Dokument unten) die maximal erlaubte Durchbiegung des Mittelfeldes ermittelt werden.

w_{\max, 8 Hz} \approx - k_{f}^{2} \cdot \frac{63 \cdot l^{2} \cdot (12 \cdot l_{k}^{3} - 10 \cdot l_{k} \cdot l^{2} - 3 \cdot l^{3})}{f_{e, 8 Hz}^{2} \cdot l_{k}^{4} \cdot (2 \cdot l_{k} + 3 \cdot l)} = - 1, 00 mm

w_{máx., 8 Hz}	Límite de deflexión de unos 8 Hz que se debe alcanzar
k_e,	Factor de corrección (ver archivo PDF)
l	Longitud del vano intermedio
l_k	Longitud de los paneles exteriores
f_{e, 8 Hz}	Frecuencia natural mínima

Flecha límite

In diesem Fall darf sich das mittlere Feld um -1 mm verformen, um das Frequenzkriterium einzuhalten. Die tatsächliche Durchbiegung unter ständiger Last (2,1 kN/m) ergibt sich zu -0,683 mm. Somit ist der Nachweis der Eigenfrequenz eingehalten und die Eigenfrequenz des Trägers größer als 8 Hz. Eine Kontrollrechnung ergibt eine Eigenfrequenz von 9,76 Hz.

f_{e} \approx - k_{f} \cdot \sqrt{\frac{63 \cdot l^{2} \cdot (12 \cdot l_{k}^{3} - 10 \cdot l_{k} \cdot l^{2} - 3 \cdot l^{3})}{w_{0, 0683 cm} \cdot l_{k}^{4} \cdot (2 \cdot l_{k} + 3 \cdot l)}} = 9, 76 Hz

Frecuencia natural

Die genauere Berechnung mit dem Zusatzmodul RF-/DYNAM Pro – Eigenschwingungen ergibt eine Eigenfrequenz von 9,86 Hz. El vídeo muestra el procedimiento.

Ergänzend ist zu sagen, dass beim Schwingungsnachweis von Wohnungsdecken weitere Nachweise (Steifigkeitskriterium, Schwinggeschwindigkeit, Schwingbeschleunigung zu führen sind. Hinweise sind in z. B. in [1] oder [2] zu finden.

Autor

El Sr. Rehm es responsable del desarrollo de productos para estructuras de madera y proporciona soporte técnico a los clientes.

Enlaces

Software de análisis y dimensionamiento para estructuras de madera

Referencias

Eurocódigo 5: Proyecto de estructuras de madera - Parte 1‑1: Reglas generales y reglas para edificación; EN 1995-1-1: 2010-12
Winter, S.; Hamm, P.; Richter, A.: Schwingungs- und Dämpfungsverhalten von Holz- und Holz-Beton-Verbunddecken. Schlussbericht Juli 2010. München: TU München, Lehrstuhl für Holzbau und Baukonstruktion, 2010

Descargas

Limitación de la desviación (PDF)

7,04 MB

¿Tiene alguna pregunta?

Eventos

2024-04-30

Formación en línea

RFEM 6 | Estudiantes | Introducción al cálculo de madera

2024-11-20

Formación en línea

RFEM 6 | Estudiantes | Introducción al cálculo de madera

Vídeos

Base de datos de conocimientos

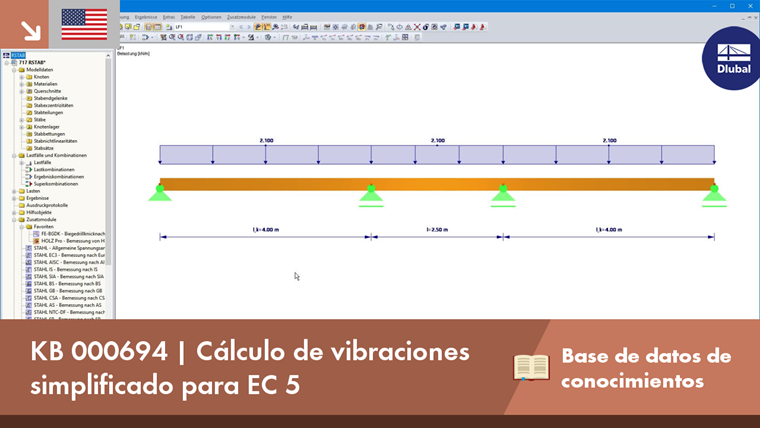

KB 000694 | Cálculo de vibraciones "simplificado" para EC 5

Duración: 00:01:17 min

Pregunta frecuente 005494 | ¿Cómo puedo modelar una viga de madera con rigidización en ambos lados? (empalme)

Preguntas frecuentes (FAQ)

Pregunta frecuente 005494 | ¿Cómo puedo modelar una viga de madera con rigidización en ambos lados? (empalme)

Duración: 00:01:22 min

Característica del producto

Cálculo de la resistencia al fuego de superficies para EN 1995, SIA 265, NDS y CSA O86

Duración: 00:00:56 min

Evento

Seminario web | Cálculo de pisos de madera en RFEM 6

Duración: 00:00:00 min

Evento

RFEM 6 para estudiantes | Introducción al cálculo de madera | 29 de noviembre de 2023

Duración: 00:00:00 min

Característica del producto

Optimización de secciones

Duración: 00:00:56 min

Preguntas frecuentes (FAQ)

Pregunta frecuente 005410 | ¿Cómo se calcula la dimensión equivalente para la sección circular en el anuncio Cálculo de madera...

Duración: 00:00:28 min

Evento

Seminario web | Introducción a RFEM 6 y RSTAB 9 | Parte 2: Combinatoria, cálculo y documentación

Duración: 00:00:00 min

Evento

Seminario web | Cálculo de barras y superficies de componentes de madera en RFEM 6

Duración: 00:00:00 min

Lista de reproducción

Modelos para descargar

984x

81x

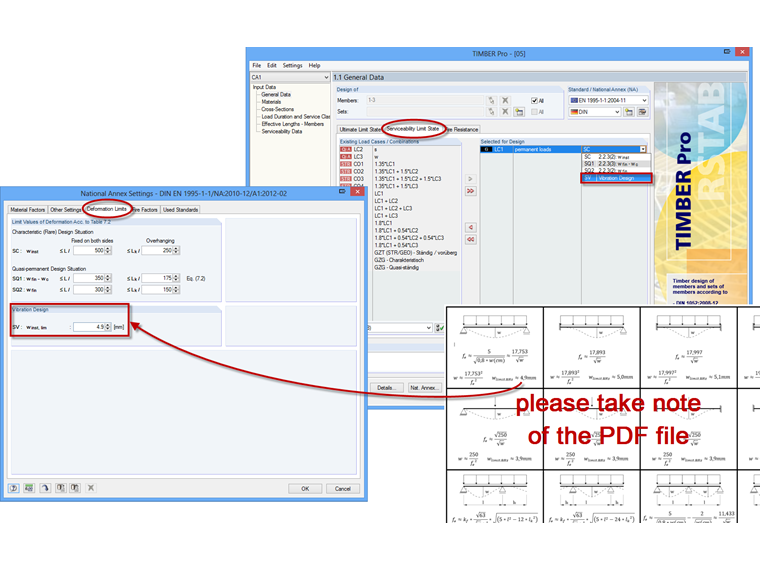

Viga continua de tres vanos
