Vereinfachter Schwingungsnachweis für EC 5

Mit dem Zusatzmodul RF-/HOLZ Pro ist es möglich, für die Bemessung nach EN 1995-1-1 den aus der DIN 1052 bekannten Schwingungsnachweis zu führen. Dieser besagt, dass unter ständiger und quasi-ständiger Einwirkung die Durchbiegung am ideellen Einfeldträger einen Grenzwert (nach DIN 1052 6 mm) nicht überschreiten darf. Wenn man den Zusammenhang zwischen Eigenfrequenz und Durchbiegung für einen mit konstanter Streckenlast belasteten, gelenkigen Einfeldträger berücksichtigt, so resultiert aus den 6 mm eine Mindesteigenfrequenz von zirka 7,2 Hz.

f_{e} = \frac{π}{2 \cdot l^{2}} \cdot \sqrt{\frac{EI}{m}} \Rightarrow \frac{EI}{m \cdot l^{4}} = \frac{f_{e}^{2} \cdot 4}{π^{2}}

[F5]_e	frequenza naturale
l	Lunghezza della trave
EI	Rigidezza a flessione della trave
m	Massa modale

Frequenza naturale della trave a campata singola con carico costante

w = \frac{5 \cdot m \cdot g \cdot l^{4}}{384 \cdot EI} \Rightarrow \frac{EI}{m \cdot l^{4}} = \frac{5 \cdot g}{384 \cdot w}

w	Inflessione e vincoli esterni di progetto
l	Lunghezza della trave
m	Massa modale
g	Accelerazione di gravità

Inflessione della trave a campata singola con carico costante

Se entrambe le equazioni sono uguali, la frequenza naturale di 7,2 Hz risulta in una deformazione di 6 mm.

\frac{f_{e}^{2} \cdot 4}{π^{2}} = \frac{5 \cdot g}{384 \cdot w}

f_{e, \min, DIN} = \frac{5}{\sqrt{0.8 \cdot w}} = \frac{5}{\sqrt{0.8 \cdot 0, 6}} = 7, 2 Hz

f_e,min,DIN	Frequenza naturale minima secondo DIN 1052
w	Inflessione e vincoli esterni di progetto
g	Accelerazione di gravità

Frequenza naturale minima secondo DIN 1052

Berücksichtigt man die Tatsache, dass in den meisten Nationalen Anwendungsdokumenten des EC 5 eine Mindesteigenfrequenz von 8,00 Hz zu berücksichtigen ist, so ergibt sich für vorhin genanntes System eine maximale Durchbiegung von etwa 5 mm.

f_{e, \min, EC 5} = \frac{5}{\sqrt{0.8 \cdot w}} = \frac{5}{\sqrt{0.8 \cdot 0, 5}} = 8 Hz

f_e,min,EC5	Frequenza naturale minima secondo EN 1995-1-1
w	Inflessione e vincoli esterni di progetto

Frequenza naturale minima secondo EN 1995-1-1

Se il sistema strutturale si discosta da una trave incernierata a campata singola (ad esempio, travi continue, sbalzi, vincoli), questo deve essere preso in considerazione di conseguenza nella limitazione della flessione.

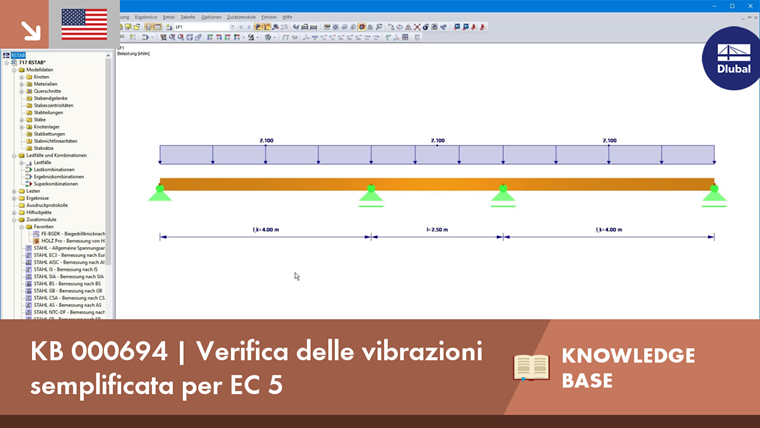

Esempio:

trave continua a tre campate

Untersucht wird ein Dreifeldträger in einem Wohnhaus. Um ein Unbehagen, welches durch Personen verursacht wird, zu vermeiden soll das System eine Mindesteigenfrequenz von 8 Hz aufweisen. Um diese in RF-/HOLZ Pro zu berücksichtigen, kann mit Hilfe der Formel für Dreifeldträger (siehe PDF-Dokument unten) die maximal erlaubte Durchbiegung des Mittelfeldes ermittelt werden.

w_{\max, 8 Hz} \approx - k_{f}^{2} \cdot \frac{63 \cdot l^{2} \cdot (12 \cdot l_{k}^{3} - 10 \cdot l_{k} \cdot l^{2} - 3 \cdot l^{3})}{f_{e, 8 Hz}^{2} \cdot l_{k}^{4} \cdot (2 \cdot l_{k} + 3 \cdot l)} = - 1, 00 mm

w_max,8Hz	Deviazione limite di circa 8 Hz da raggiungere
k_f	Coefficiente di correzione (vedi file PDF)
l	Lunghezza della campata centrale
l_k	Lunghezza dei pannelli esterni
f_e,8Hz	Frequenza naturale minima

Inflessione limite

In diesem Fall darf sich das mittlere Feld um -1 mm verformen, um das Frequenzkriterium einzuhalten. Die tatsächliche Durchbiegung unter ständiger Last (2,1 kN/m) ergibt sich zu -0,683 mm. Somit ist der Nachweis der Eigenfrequenz eingehalten und die Eigenfrequenz des Trägers größer als 8 Hz. Eine Kontrollrechnung ergibt eine Eigenfrequenz von 9,76 Hz.

f_{e} \approx - k_{f} \cdot \sqrt{\frac{63 \cdot l^{2} \cdot (12 \cdot l_{k}^{3} - 10 \cdot l_{k} \cdot l^{2} - 3 \cdot l^{3})}{w_{0, 0683 cm} \cdot l_{k}^{4} \cdot (2 \cdot l_{k} + 3 \cdot l)}} = 9, 76 Hz

Frequenza naturale

Die genauere Berechnung mit dem Zusatzmodul RF-/DYNAM Pro – Eigenschwingungen ergibt eine Eigenfrequenz von 9,86 Hz. Il video mostra il procedimento.

Ergänzend ist zu sagen, dass beim Schwingungsnachweis von Wohnungsdecken weitere Nachweise (Steifigkeitskriterium, Schwinggeschwindigkeit, Schwingbeschleunigung zu führen sind. Hinweise sind in z. B. in [1] oder [2] zu finden.

Autore

Il signor Rehm è responsabile dello sviluppo di prodotti per strutture in legno e fornisce supporto tecnico ai clienti.

Link

Software per l'analisi strutturale e la progettazione di strutture di legno

Bibliografia

Eurocodice 5: Progettazione di strutture in legno - Parte 1-1: Generale - Regole comuni e regole per edifici; DIN EN 1995-1-1:2010-12
Winter, S.; Hamm, P.; Richter, A.: Schwingungs- und Dämpfungsverhalten von Holz- und Holz-Beton-Verbunddecken. Schlussbericht Juli 2010. München: TU München, Lehrstuhl für Holzbau und Baukonstruktion, 2010

Download

Limitazione della deflessione (PDF)
