主轴的方向角

  • 专题报告

提示和技巧

This article was translated by Google Translator

View original text

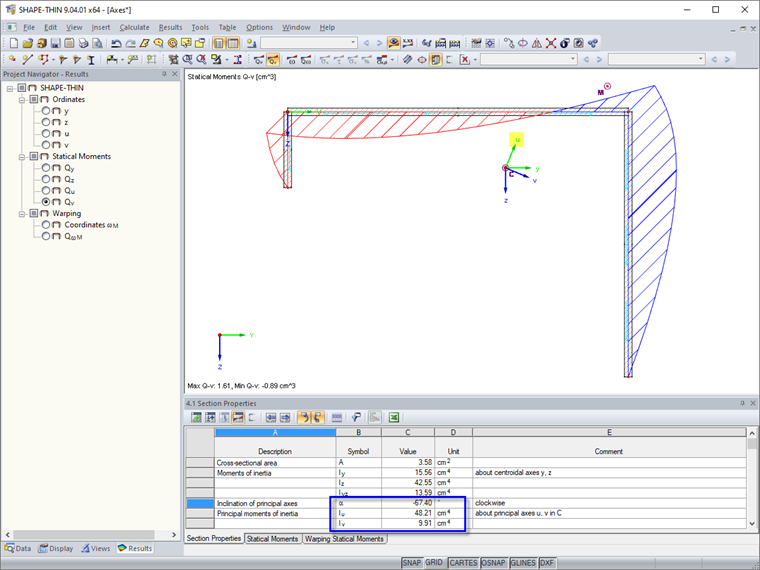

截面程序SHAPE-THIN根据惯性矩按照下式确定主轴倾角α:

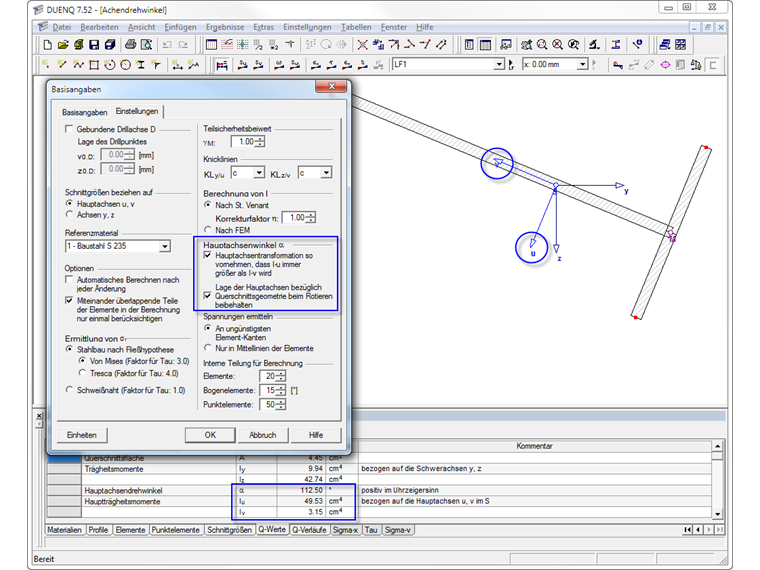

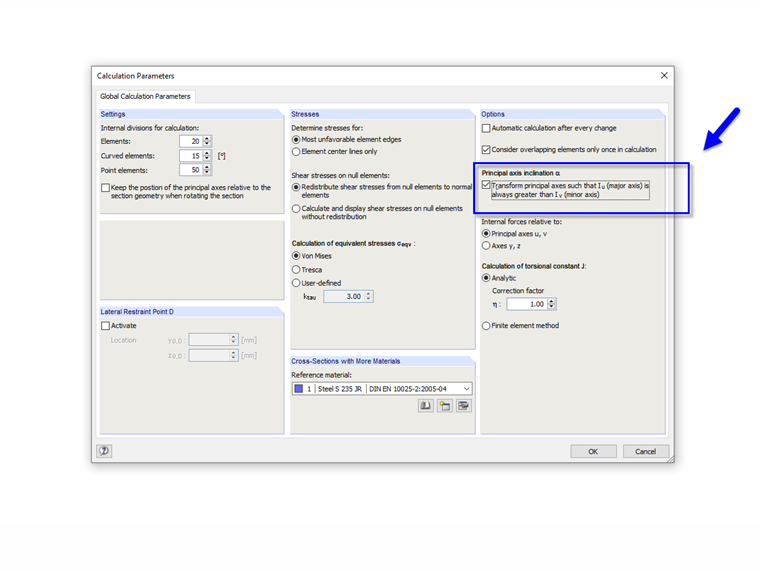

功能“变换主轴使Iu始终大于Iv ”可以通过输入端调整主轴的位置。 横截面不必旋转90°。

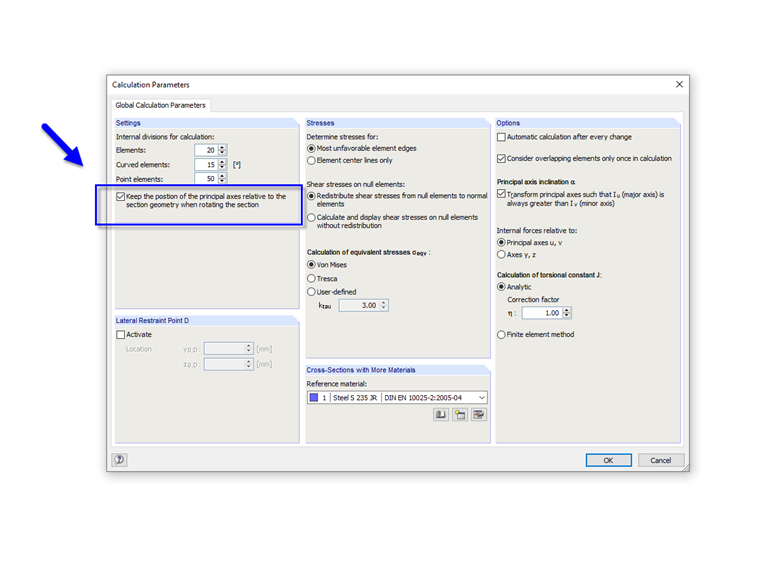

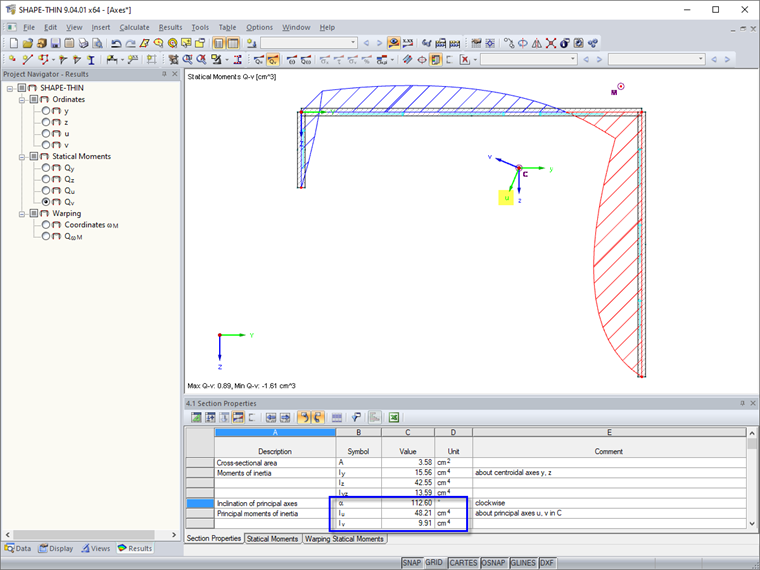

根据上面的公式,角度只能在+ 90°和-90°之间。 如果已经根据uv定义了截面的内力,则可以使用另一个功能来确保在旋转截面时保持主轴的位置: “在旋转截面时保持与截面几何形状相关的主轴位置”。 因此角度α也可以大于+ 90°或者小于-90°。

作者

Dipl.-Ing. (FH) Robert Vogl

Dipl.-Ing. (FH) Robert Vogl

产品设计和客户支持技术编辑

Vogl先生负责创建和维护技术文档。 此外,他还参与了SHAPE-THIN程序的开发并为客户提供支持。
