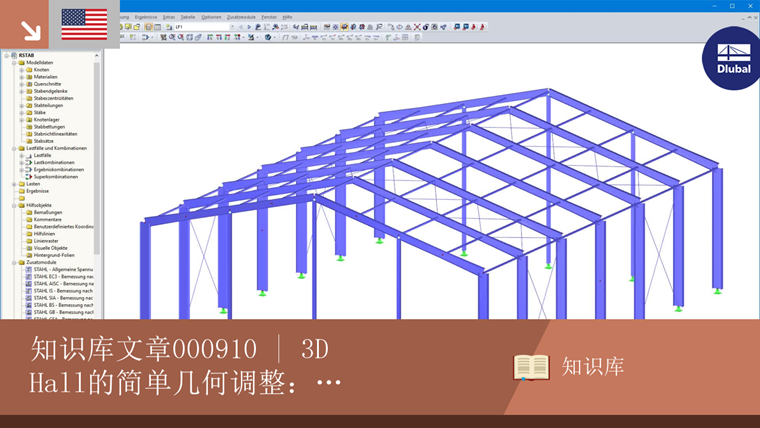

3D Hall的简单几何调整: 屋面倾斜和框架间距

关于结构分析和 Dlubal 软件应用的技术文章

  • 知识库

技术文章

This article was translated by Google Translator

View original text

最新

2021年05月28日

000910

Gerhard Rehm

技术文章

建模 | 结构

RFEM

RSTAB

如果只想在模型中更改几个几何参数,则不必删除它们并重新定义。

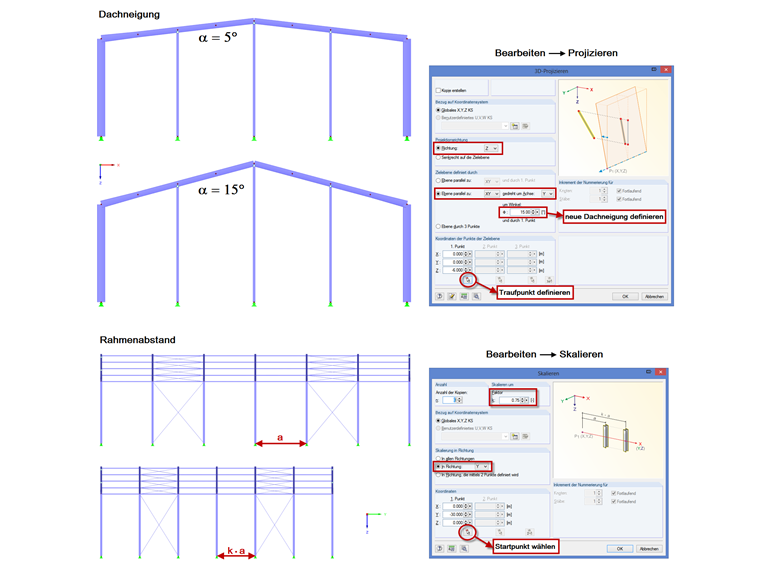

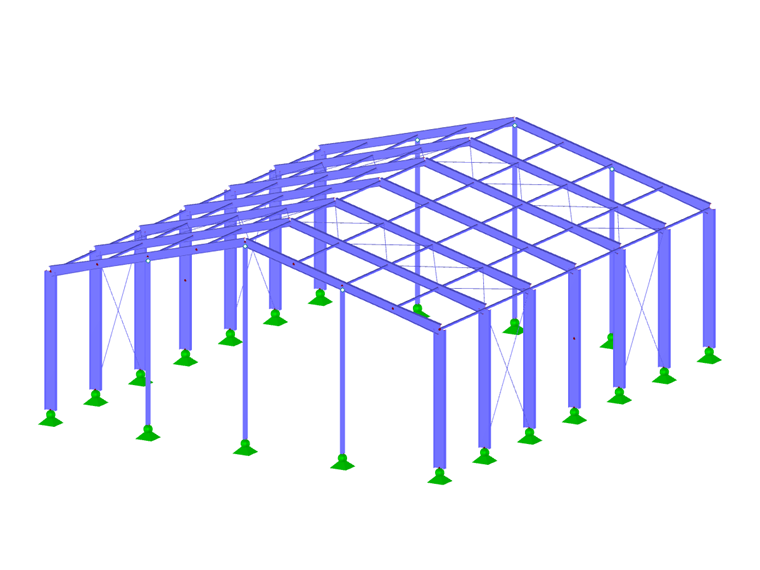

在下面的示例中,将修改3D厂房的屋顶倾斜和框架间距。 由于水平梁或after条由几根杆件组成,所以将每个节点调整到新的屋顶倾角是费力的。 在这种情况下,可以使用“项目”选项:

  • 在屋盖的一侧标记架的所有节点。
  • 选择“编辑”→“项目”。
  • 选择投影方向。
  • 确定屋顶平面的围绕轴。
  • 定义新的屋顶倾斜角。
  • 选择逃脱点或第一个点。
  • 对屋顶的另一侧重复步骤1-6。

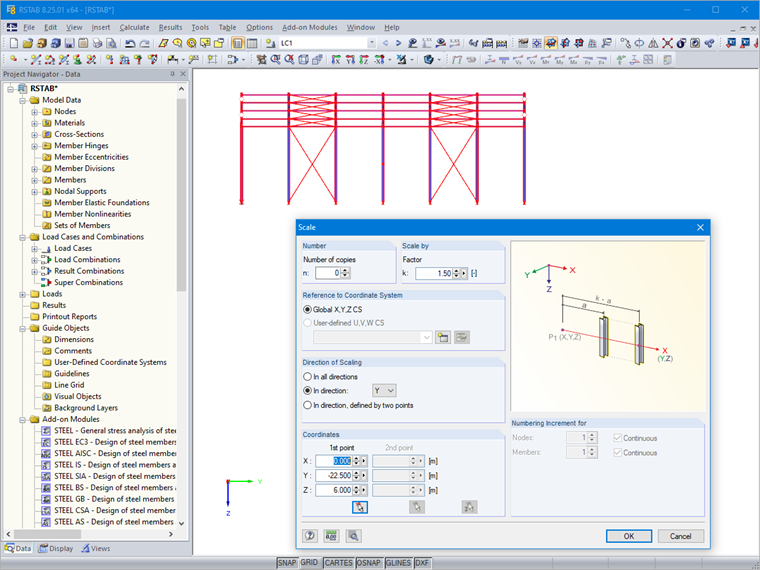

“调整比例”设置的是“缩放”选项:

  • 标记整个结构。
  • 选择“编辑”→“缩放”。
  • 定义比例系数。
  • 确定缩放的方向。
  • 选择起始点。

作者

Dipl.-Ing. (FH) Gerhard Rehm

Dipl.-Ing. (FH) Gerhard Rehm

Product Engineering & Customer Support

Rehm先生负责木结构产品的开发,并为客户提供技术支持。
