Łatwe dostosowywanie geometrii w Sali 3D: Pochylenie dachu i Odstępy między ramami

Wskazówki i porady

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Jeżeli w modelu ma zostać zmieniona tylko kilka parametrów geometrii, nie zawsze konieczne jest ich usunięcie i ponowne zdefiniowanie.

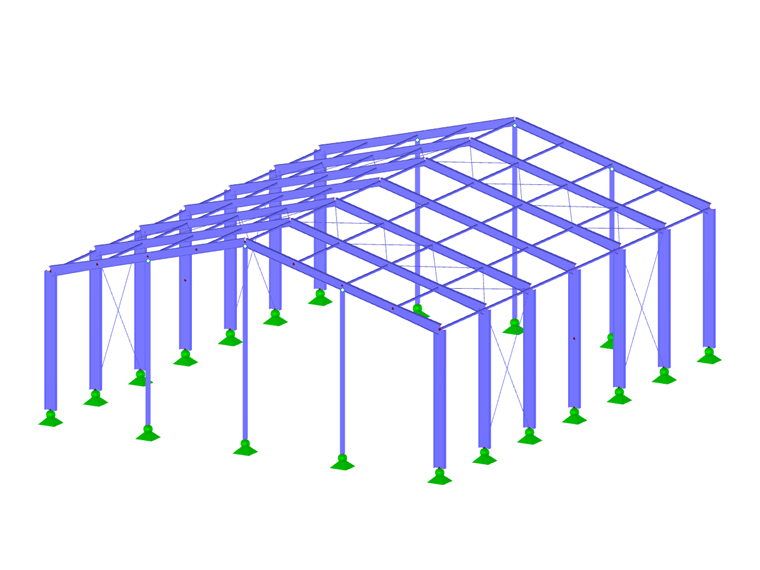

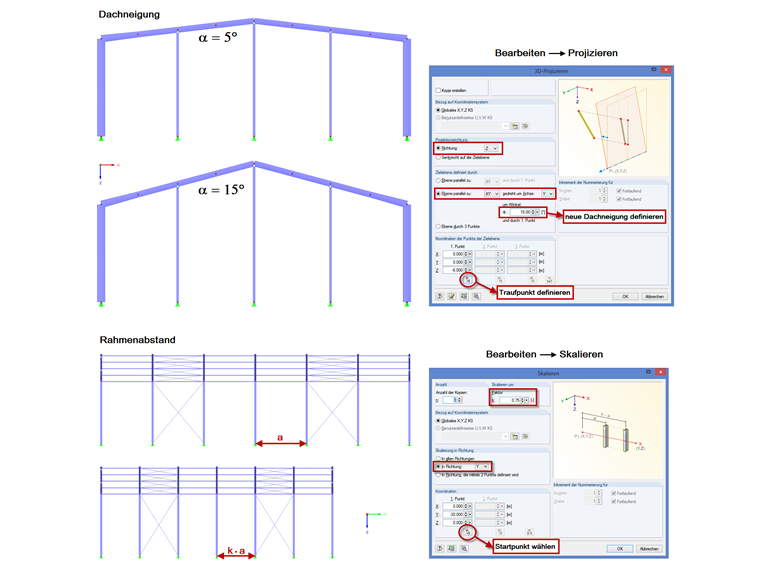

W poniższym przykładzie należy zmodyfikować nachylenie dachu i odstępy między ramami hali 3D. Ponieważ poziome belki lub krokwie składają się z kilku prętów, dostosowanie każdego węzła do nowego nachylenia dachu byłoby trudne. W tym przypadku istnieje opcja „Projekt”:
1. Wybierz wszystkie węzły krokwi po jednej stronie dachu.
2. Kliknij „Edytuj” -> „Projekt”.
3. Zdefiniować kierunek rzutowania.
4. Określić oś, wokół której ma zostać obrócona płaszczyzna dachu.
5. Zdefiniować kąt nowego nachylenia dachu.
6. Wybierz punkt okapu lub pierwszy punkt.
7. Powtórz kroki 1–6 dla drugiej strony dachu.

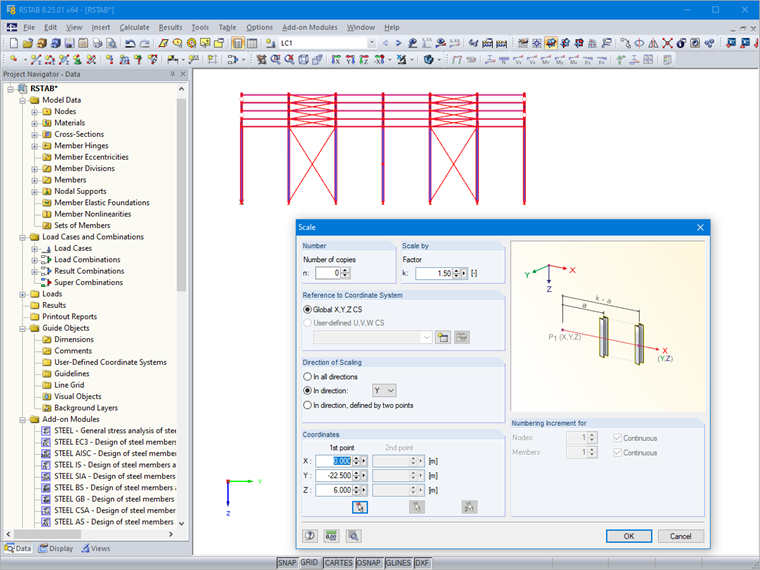

W celu dostosowania odstępów między ramami dostępna jest opcja „Skaluj”:
1. Wybierz całą konstrukcję.
2. Kliknąć „Edytuj” -> „Skalować”.
3. Zdefiniować współczynnik skalowania.
4. Określ kierunek skalowania.
5. Wybierz punkt początkowy.
