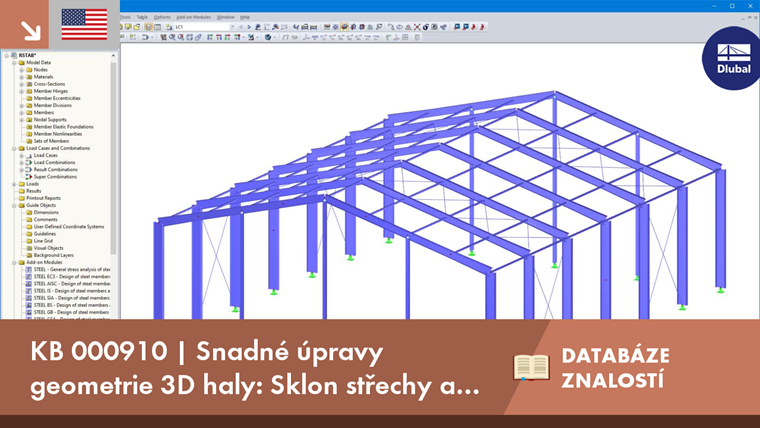

Jednoduchá geometrie 3D sálu: Stoupání střechy a odstupňování rámů

Tipy & triky

Tento text byl přeložen Google překladačem

Zobrazit původní text

Pokud chceme v modelu změnit pouze několik geometrických parametrů, není vždy nutné tyto části konstrukce odstranit a předefinovat.

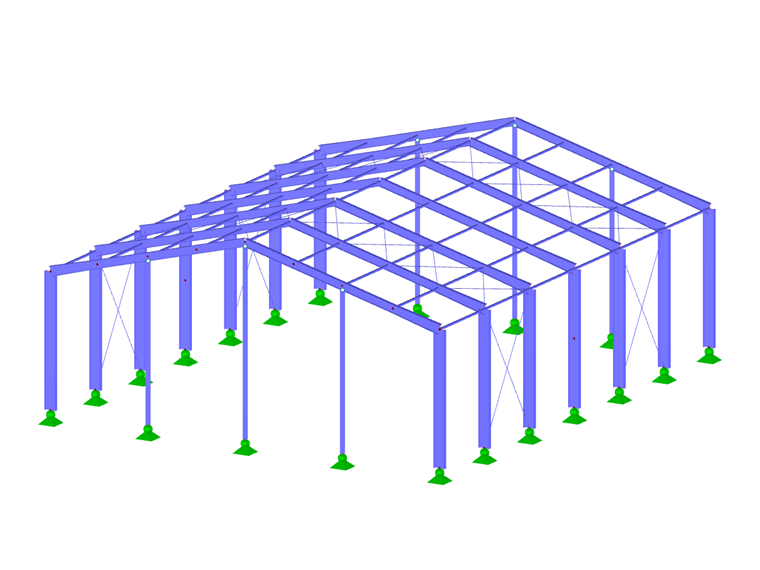

V následujícím příkladu je třeba změnit sklon střechy a rámovou vzdálenost 3D haly. Vzhledem k tomu, že vodorovné nosníky nebo krokve se skládají z několika prutů, bylo by obtížné přizpůsobit každý uzel novému sklonu střechy. V takovém případě je k dispozici volba „Projekt“:
1. Vyberte všechny uzly krokví na jedné straně střechy.

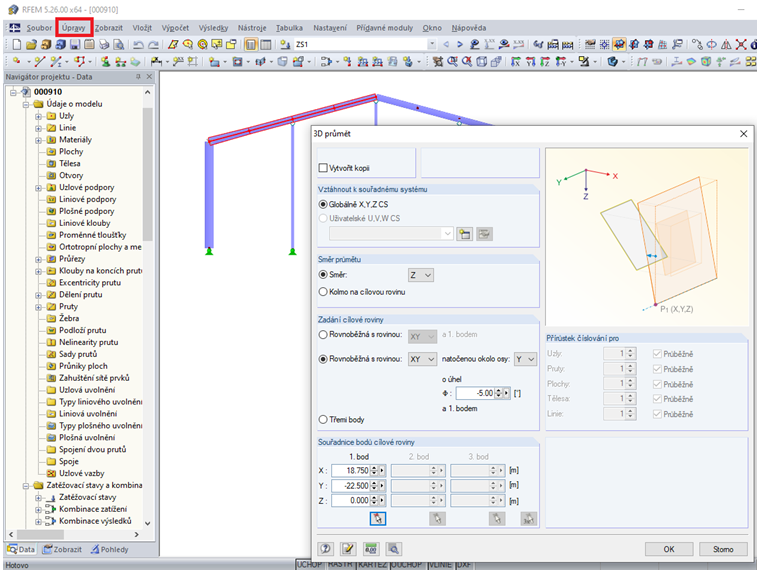

2. Klikněte na "Upravit" -> "Projekt".
3. Určete směr promítání.
4. Určete osu, okolo které se má natočit rovina střechy.
5. Určete úhel nového sklonu střechy.
6. Vyberte počáteční nebo konečný bod.
7. Opakujte kroky 1 až 6 pro druhou stranu střechy.

Pro úpravu vzdálenosti mezi rámy je třeba použít možnost „Stupnice“:
1. Vyberte celou konstrukci.
2. Klikněte na "Upravit" -> "Stupnice".
3. Zadejte faktor zvětšení.
4. Stanovte směr změny měřítka.
5. Vyberte počáteční bod.
