Einfache Geometrieanpassung einer 3D-Halle: Dachneigung und Rahmenabstand

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Fachbeitrag

Sollen bei einer Struktur nur einige wenige Geometrieparameter geändert werden, ist es nicht immer notwendig, die betroffenen Strukturteile zu löschen und neu zu definieren.

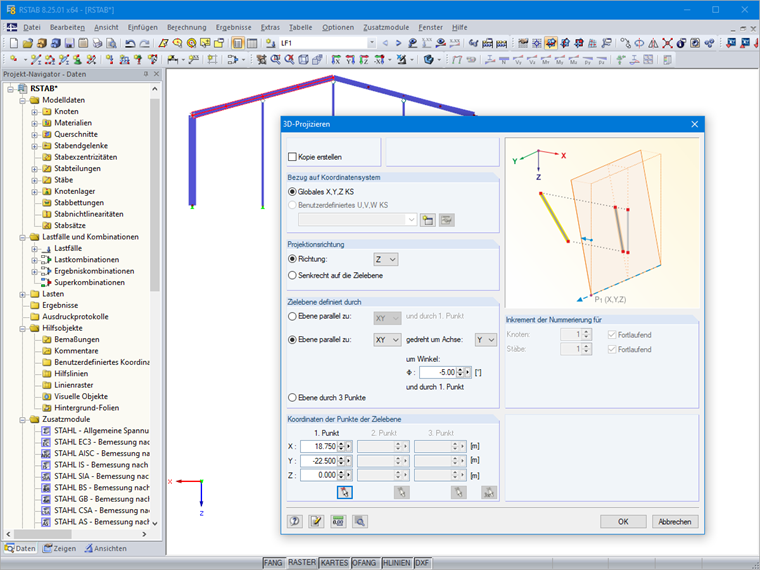

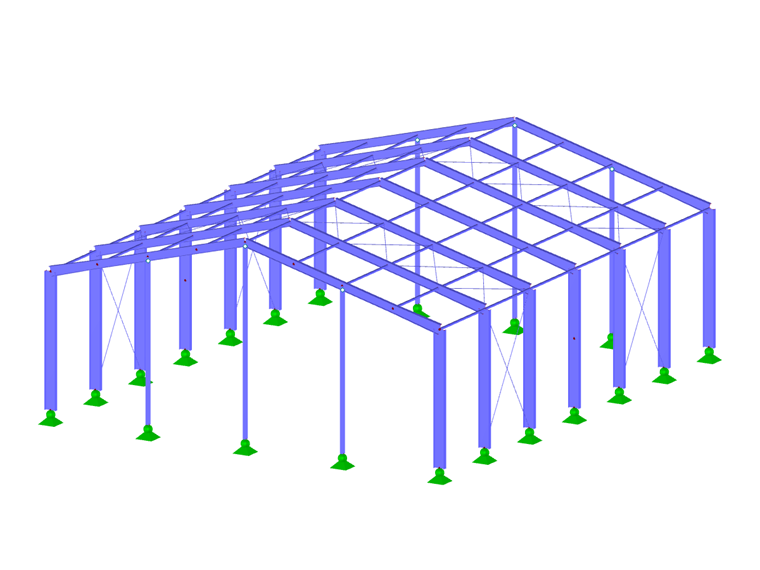

In diesem Beispiel sollen die Dachneigung sowie die Rahmenabstände einer 3D-Halle abgeändert werden. Da die Riegel beziehungsweise Sparren aus mehreren Stäben bestehen, wäre es sehr mühsam, die einzelnen Knoten hinsichtlich der neuen Dachneigung anzupassen. In diesem Fall hilft das Werkzeug "Projizieren":

  • Alle Knoten der Sparren auf einer Dachseite markieren.
  • "Bearbeiten" → "Projizieren" wählen.
  • Projektionsrichtung wählen.
  • Achse auswählen, um die die Dachebene gedreht werden soll.
  • Neue Dachneigung definieren.
  • Trauf- beziehungsweise Firstpunkt wählen.
  • Für die andere Dachseite Schritte 1 bis 6 wiederholen.

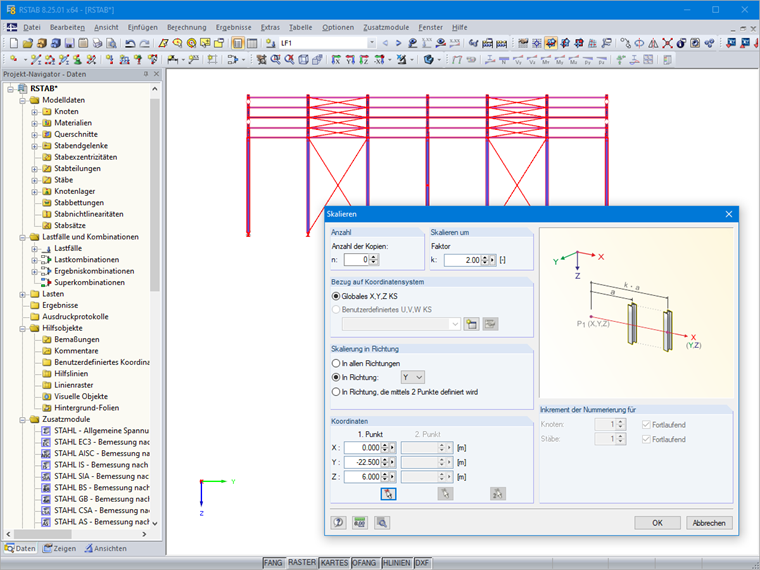

Um den Rahmenabstand anzupassen, eignet sich das Werkzeug "Skalieren":

  • Komplette Struktur markieren.
  • "Bearbeiten" → "Skalieren" wählen.
  • Skalierfaktor definieren.
  • Richtung wählen, in der skaliert werden soll.
  • Den Ausgangspunkt wählen.

Autor

Dipl.-Ing. (FH) Gerhard Rehm

Dipl.-Ing. (FH) Gerhard Rehm

Product Engineering & Customer Support

Herr Rehm engagiert sich in der Entwicklung im Bereich Holzbau und im Kundensupport.

Schlüsselwörter

Dachneigung Rahmenabstand
