Ajustes sencillos de geometría de pórticos 3D: Inclinación de cubierta y separación entre pórticos

Sollen bei einer Struktur nur einige wenige Geometrieparameter geändert werden, ist es nicht immer notwendig, die betroffenen Strukturteile zu löschen und neu zu definieren.

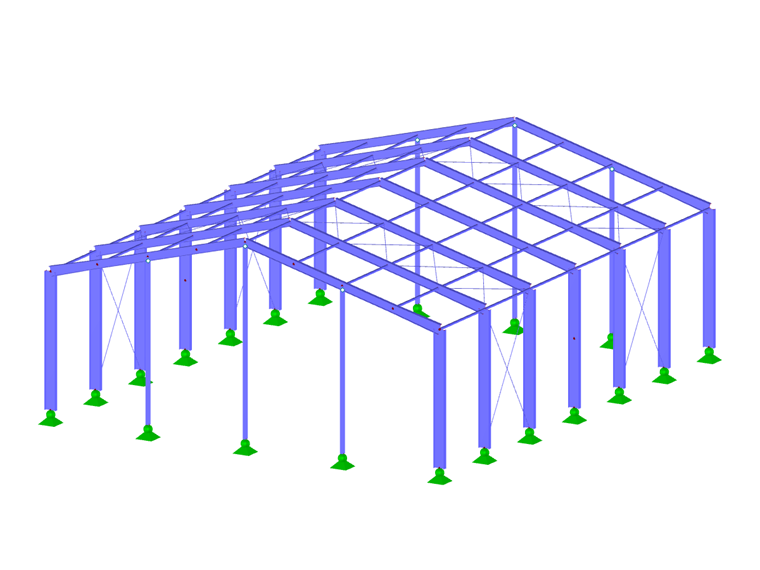

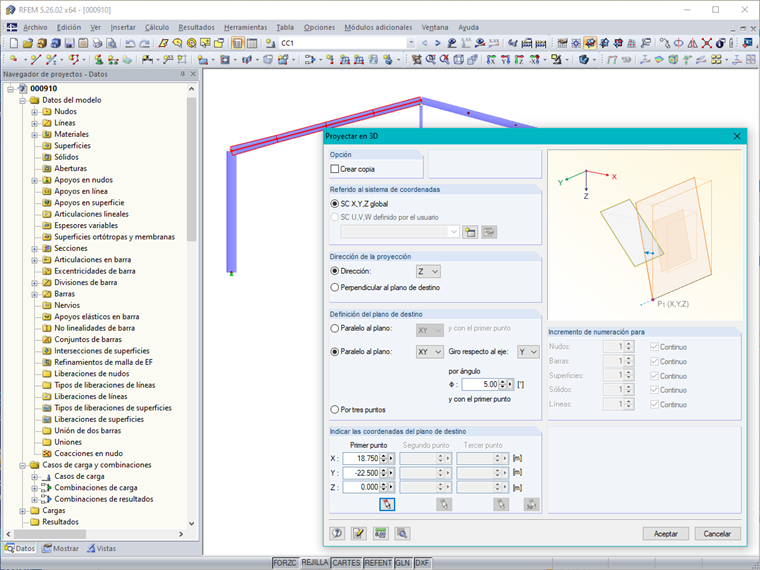

En el siguiente ejemplo, se modificará la inclinación de la cubierta y la separación entre los pórticos de una nave en 3D. Dado que las vigas horizontales o cabios constan de varias barras, sería agotador ajustar cada nudo a la nueva inclinación de la cubierta. En este caso, existe la opción "Proyectar":

  • Marque todos los nudos de los cabios en un lado de la cubierta.
  • Seleccione "Edición" → "Proyectar".
  • Seleccione la dirección de la proyección.
  • Determine el eje alrededor del cual se va a girar el plano de la cubierta.
  • Defina el ángulo de la nueva inclinación de la cubierta.
  • Seleccione el punto del alero o el primer punto.
  • Repita los pasos del 1 a 6 para el otro lado de la cubierta.

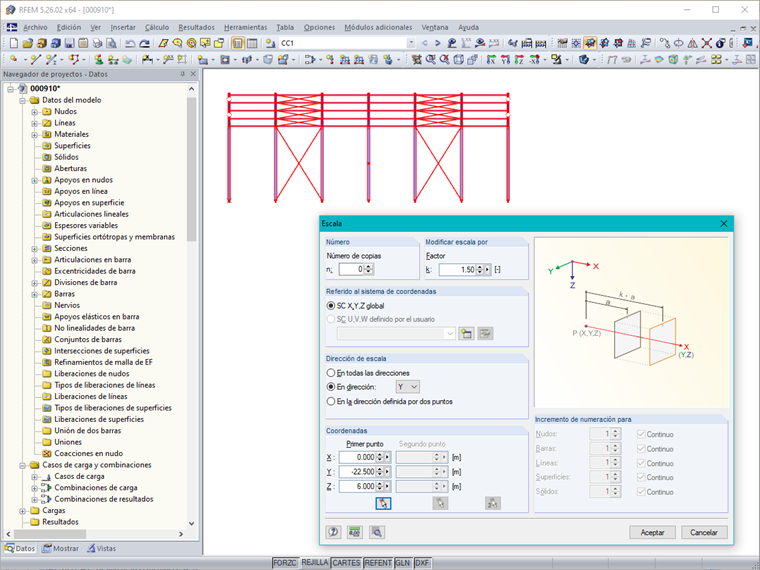

Para ajustar la separación de un pórtico, existe la opción "Escala":

  • Marque toda la estructura.
  • Seleccione "Edición" → "Escala".
  • Defina el factor de la escala.
  • Determine la dirección de la escala.
  • Seleccione el punto de partida.


Autor

El Sr. Rehm es responsable del desarrollo de productos para estructuras de madera y proporciona soporte técnico a los clientes.
