Ajustement géométrique facile du hall 3D : Inclinaison de la toiture et espacement des portiques

Article technique sur le calcul de structure et l'utilisation des produits Dlubal

  • Base de connaissance

Article technique

Ce texte a été traduit par Google Translate

Lire le texte source

Si vous voulez modifier seulement quelques paramètres géométriques du modèle, il n’est pas toujours nécessaire d’enlever ces parties structurelles et de les redéfinir.

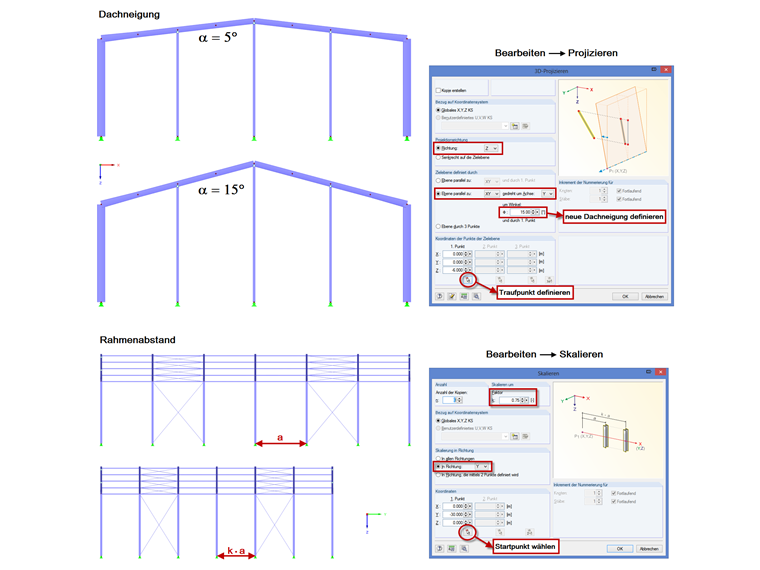

Dans l'exemple suivant, l'inclinaison de la toiture et l'espacement des portiques d'une halle 3D doivent être modifiés. Les poutres horizontales ou les chevrons étant composés de plusieurs barres, il serait fastidieux d'ajuster chaque nœud à la nouvelle inclinaison de la toiture. Dans ce cas, il y a l'option «Projeter»:

  • Marquez tous les nœuds des chevrons d'un côté de la toiture.
  • Sélectionnez «Modifier» → «Projet».
  • Sélectionnez la direction de projection.
  • Déterminez l'axe autour duquel le plan de toiture doit pivoter.
  • Définissez l'angle de la nouvelle inclinaison de la toiture.
  • Sélectionnez le point d'avant-toit ou le premier point.
  • Répétez les étapes 1 à 6 pour l'autre côté du toit.

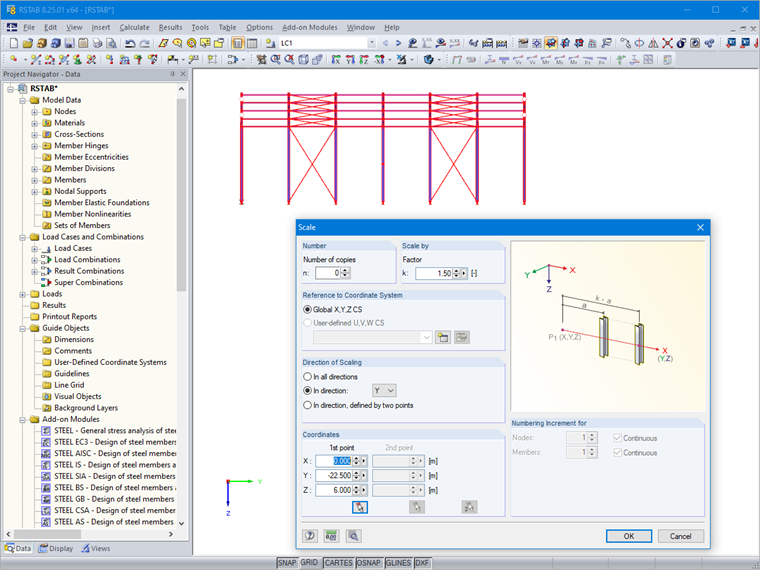

Pour ajuster l'espacement des vues, il y a l'option «Échelle»:

  • Marquez la structure entière.
  • Sélectionnez «Modifier» → «Échelle».
  • Définissez le facteur d'échelle.
  • Déterminez la direction de la mise à l'échelle.
  • Sélectionnez le point de départ.

Auteur

Dipl.-Ing. (FH) Gerhard Rehm

Dipl.-Ing. (FH) Gerhard Rehm

Ingénierie produit et assistance clientèle

M. Rehm est responsable du développement de produits pour les structures en bois et fournit une assistance technique à ses clients.

Mots-clés

inclinaison de la toiture Espacement des portiques
