根据EN 1993-1-1的横截面塑料设计

技术文章

RF- / STEEL EC3允许您根据EN 1993-1-1 [1] ,第3章进行横截面的塑料设计。 6.2。您应该注意由于弯曲和轴向力引起的I形截面的载荷相互作用,这在章节中有所规定。 6.2.9.1。

一般来说,Eq。 6.31对第1类至第2类的横截面提供以下设计标准:

$$ {\ mathrm M} _ \ mathrm {Ed} \; <\; {\ mathrm M} _ {\ mathrm N,\ mathrm {Rd}} $$

M N,Rd的计算在Chap中指定。 6.2.9.1(方程6.32至方程6.40)以下横截面:

  • 实心截面(矩形)
  • I-和H-截面(双重对称)
  • 中空部分(圆形和矩形)

对于绕主轴弯曲的双对称I-和H-截面,Eq。 6.36适用:

$$ {\ mathrm M} _ {\ mathrm N,\ mathrm y,\ mathrm {Rd}} \; = \; {\ mathrm M} _ {\ mathrm {pl},\ mathrm y,\ mathrm {Rd} } \; \ cdot \; \ frac {1 \; - \; \ mathrm n} {1 \; - \; 0.5 \; \ mathrm \ alpha} $$

因此,计算中包含两个初始值:

  1. 法力的设计比例:
    $$ \ mathrm n \; = \; \ frac {{\ mathrm N} _ \ mathrm {Ed}} {{\ mathrm N} _ {\ mathrm {pl},\ mathrm {Rd}}} $$
  2. 截面参数:
    $$ \ mathrm \ alpha \; = \; \ frac {\ mathrm A \; - \; 2 \; \ cdot \; \ mathrm b \; \ cdot \; {\ mathrm t} _ \ mathrm f} {\ mathrm A} \; \ leq \; 0.5 $$

该标准将α的极限设定为0.5,轧制的横截面的最低值约为0.2。根据EN 1993-1-1 [1]和DIN 18800的相互作用的图形评估显示小α的几乎相同的结果。

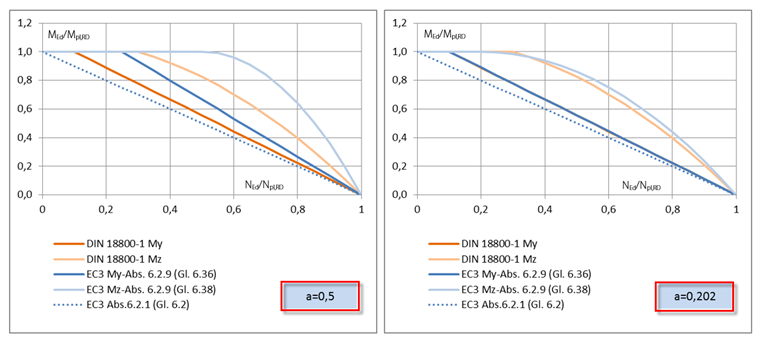

图01 - 交互的图形评估

横截面的塑性设计的效率主要取决于横截面参数α。对当前横截面系列的评估给出了以下分布。

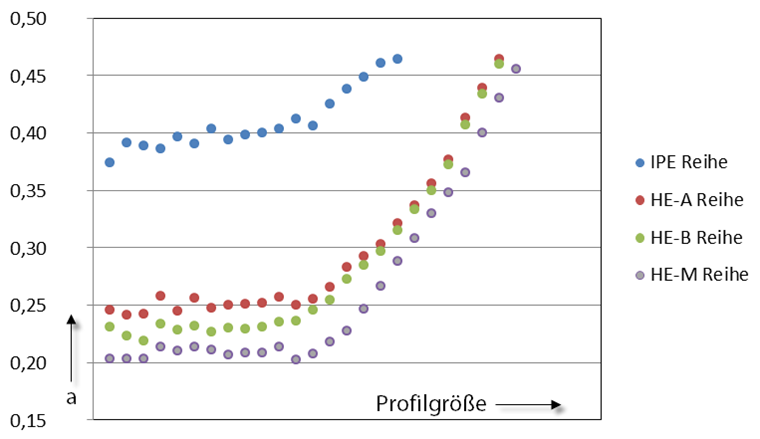

图02 - 横截面和截面参数α

这种情况可以用一个简单的例子来解释。如您所见,当使用符合EN 1993-1-1 [1]而不是DIN 18800的横截面IPE 200时,可以达到明显更高的载荷(没有稳定性分析的纯横截面设计)。

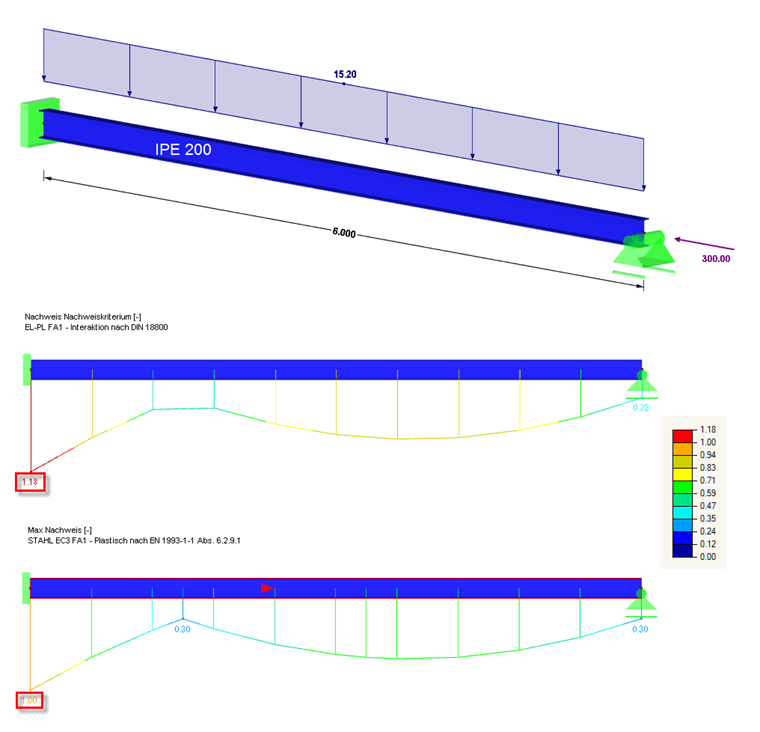

图03 - 根据DIN 18800和EN 1993-1-1的极限状态

参考

[1] 欧洲法规3:钢结构设计 - 第1-1部分:建筑物的一般规则和规则 ; EN 1993-1-1:2010-12
[2] 手动RF- / STEEL EC3 。 (2014)。 Tiefenbach:Dlubal Software。 下载
[3] EC3培训手册 。 (2016)。莱比锡:Dlubal软件。
