Analisi plastica delle sezioni trasversali secondo l'EN 1993-1-1

RF-/STEEL EC3 consente di eseguire progetti plastici di sezioni trasversali secondo EN 1993-1, cap. 6.2. È necessario prestare attenzione all'interazione del carico dovuto alla flessione e alla forza assiale per le sezioni a I, che è regolata nel cap. 6.2.9.1.

In generale, l'Eq. 6.31 fornisce il seguente criterio di verifica per le sezioni trasversali dalla Classe 1 alla Classe 2:
MEd < MN,Rd

Il calcolo di MN, Rd è specificato nel cap. 6.2.9.1 (Eq. 6.32 a Eq. 6.40) per le seguenti sezioni trasversali:

  • Sezioni solide (rettangolari)
  • Sezioni I e H (a doppia simmetria)
  • Sezioni cave (circolari e rettangolari)

Per sezioni a I e H doppiamente simmetriche soggette a flessione intorno all'asse maggiore, l'Eq. 6.36 si applica:

Pertanto, nel calcolo sono inclusi due valori iniziali:

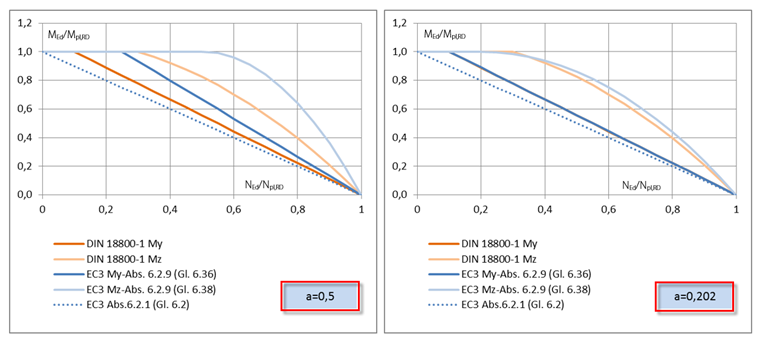

La norma stabilisce un limite per α a 0.5, e il valore più basso delle sezioni trasversali laminate è di circa 0.2. Una valutazione grafica dell'interazione secondo EN 1993-1-1 [1] e DIN 18800 mostra quasi gli stessi risultati per la piccola α.

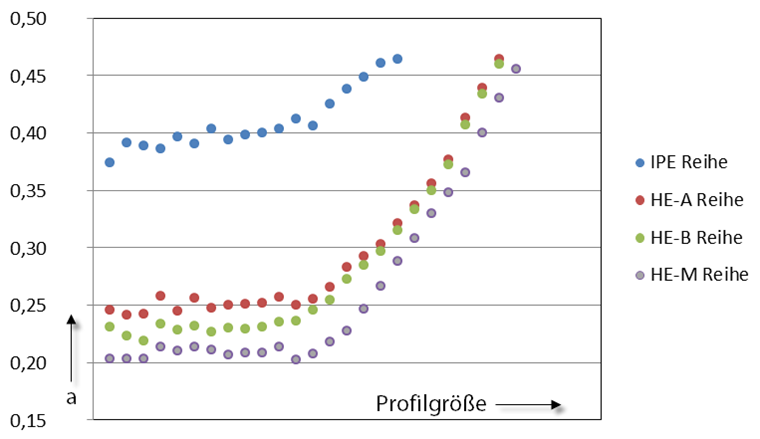

L'efficienza della verifica plastica delle sezioni trasversali dipende principalmente dal parametro della sezione trasversale α. La valutazione della serie di sezioni trasversali corrente fornisce la seguente distribuzione.

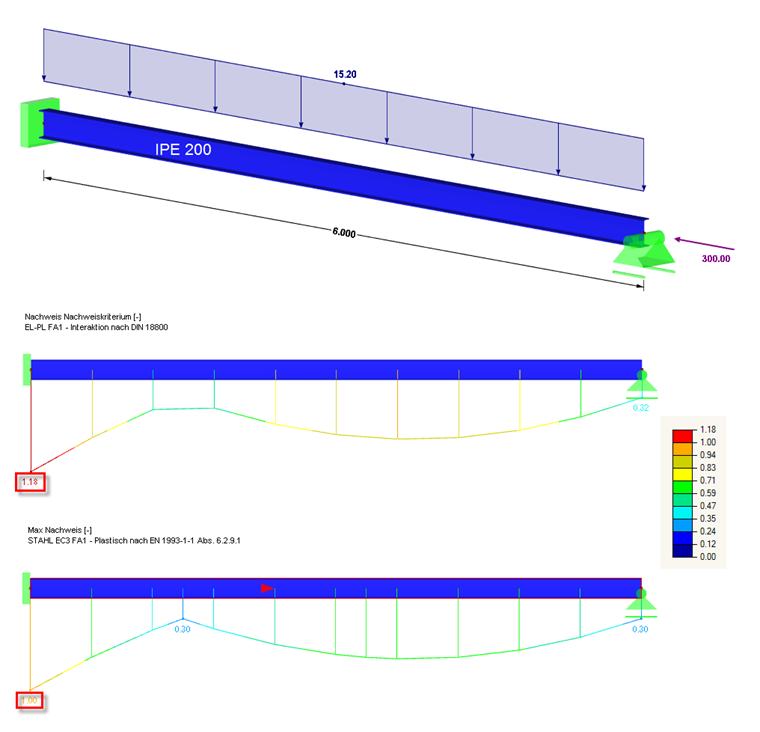

Questa situazione può essere spiegata con un semplice esempio. come si può vedere, quando si utilizza la sezione trasversale IPE 200 secondo EN 1993-1-1, è possibile raggiungere un carico significativamente più alto (progetto della sezione trasversale pura senza analisi di stabilità) rispetto alla norma DIN 18800.

Riferimenti

[1] Eurocodice 3: Progettazione di strutture in acciaio - Parte 1-1: Regole generali e regole per edifici; EN 1993-1-1:2010-12
[2] Manuale RF-/STEEL EC3. Tiefenbach: Dlubal Software, febbraio 2016. Scarica
[3] Manuale di formazione EC3. Lipsia: Dlubal Software, maggio 2016
