RFEM 6 中的一个新功能是按照 EN 1999-1-1 [1] 计算等级 4 的铝型材。 该功能提供以下选项：
- 计算轴力、长轴弯曲和短轴弯曲的有效截面
- 有关计算的有效截面的详细信息，包括设计验算中使用的单个板件的结果、厚度折减和最终的有效截面特性

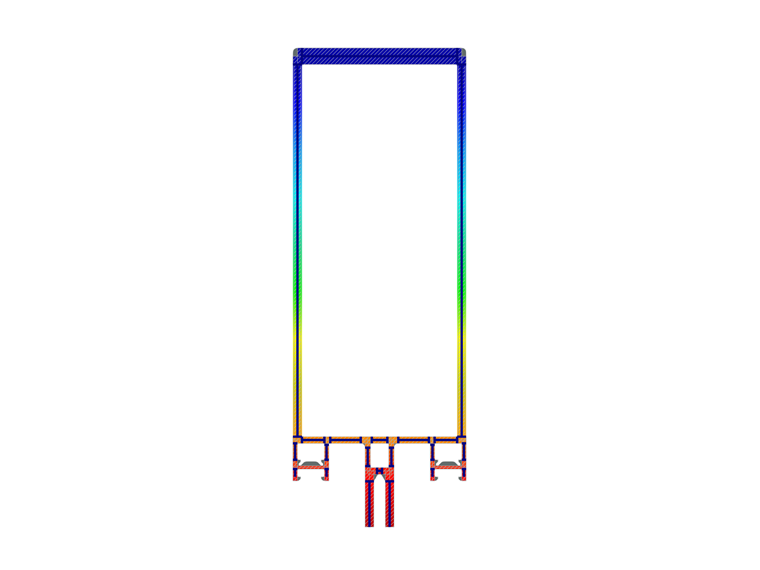

- 有效截面的图形表示，可以选择显示当前内力的各种应力
- 计算截面阻力时考虑有效截面和有效截面属性的验算
- 对于一般截面，根据有效截面的组合应力通过应力进行验证

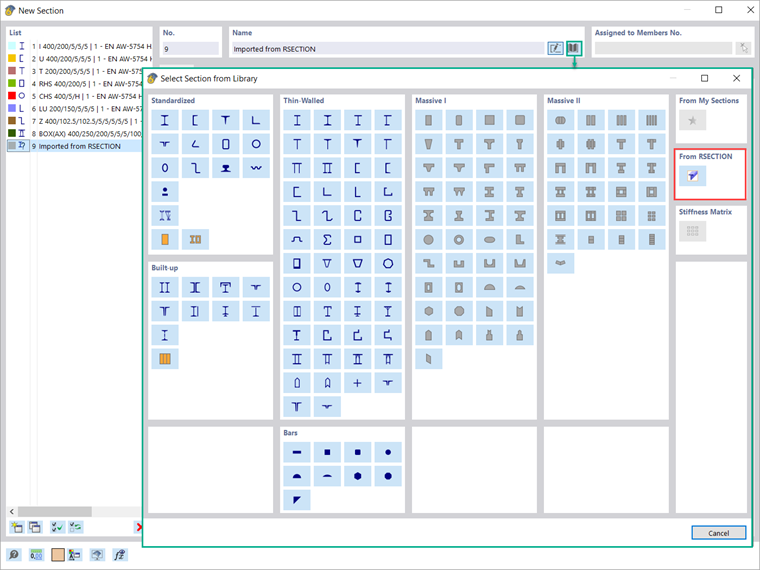

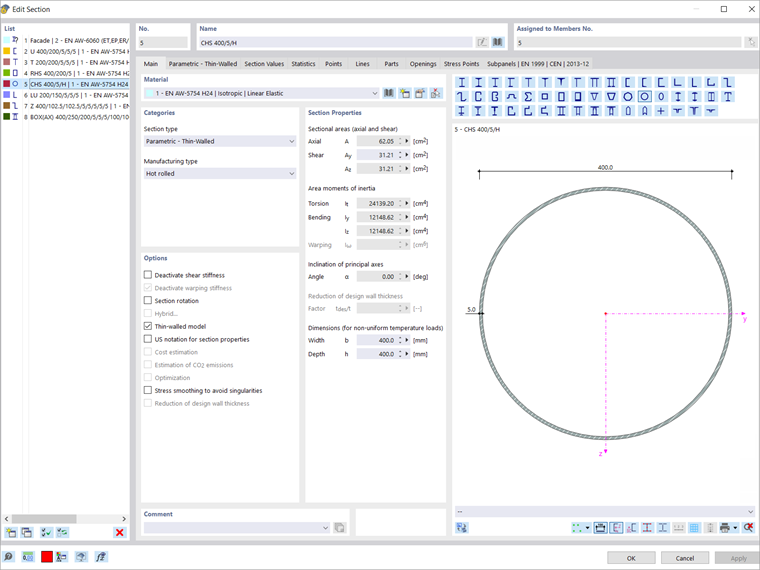

对于 RFEM 6（图 01）中的标准化和参数化截面以及 RSECTION 中的用户自定义截面，上述所有要点都得到了应用。 在 RFEM 6 中选择“从 RSECTION 导入截面”选项（图 02）。

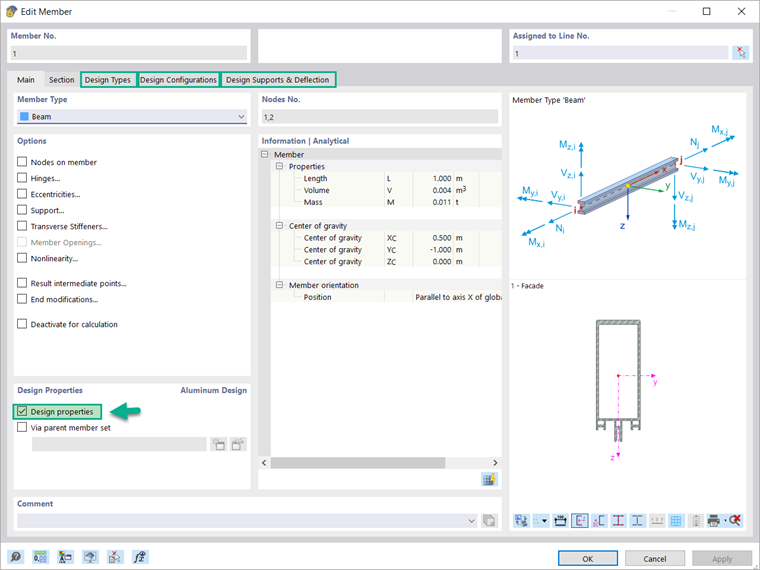

分配设计相关参数的详细步骤已经在知识库文章中进行了描述“按照欧洲规范 9 在 RFEM 6 中设计铝结构”. 如文章所述，这些参数可以在图03所示的“编辑杆件”窗口中激活。 这使您可以定义设计类型（例如有效长度、局部折减、剪力板和转动约束）、设计配置（承载力极限状态和正常使用极限状态）以及所需的设计支座。设计程序。

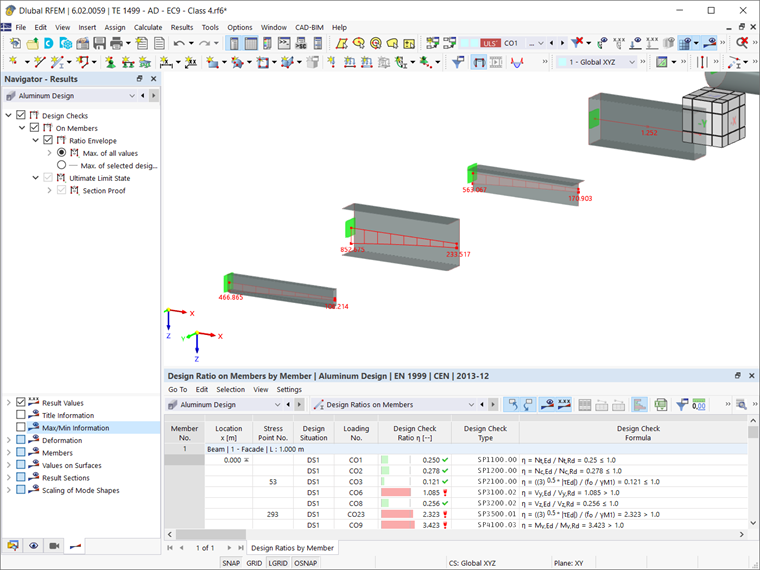

在完成铝结构设计后，您可以看看结果。' 首先是图04中的表格。 您还可以通过导航器的结果选项卡以图形方式显示铝材设计模块的结果。 例如，您可以按杆件查看设计利用率，以及设计验算公式、设计验算类型及其说明。

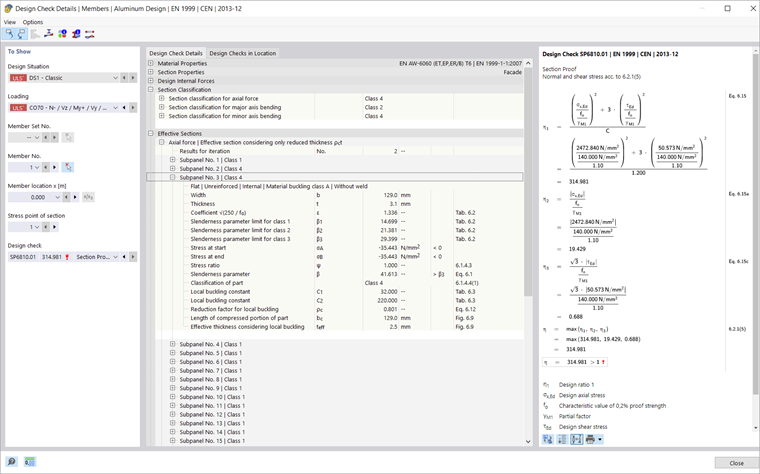

更有趣的是图05中显示的设计检查细节（通过设计检查细节图标打开）。 它们向您展示了本文介绍的设计的一些最大优点，例如计算通常难以手动计算的轴力、长轴弯曲和短轴弯曲的有效截面。
请注意，即使进行了所有性能优化，有效截面的计算也是一个迭代过程，并且可能需要计算大量的有效截面。 对于具有数百个应力点的非常复杂的自定义截面，计算可能需要一些时间。

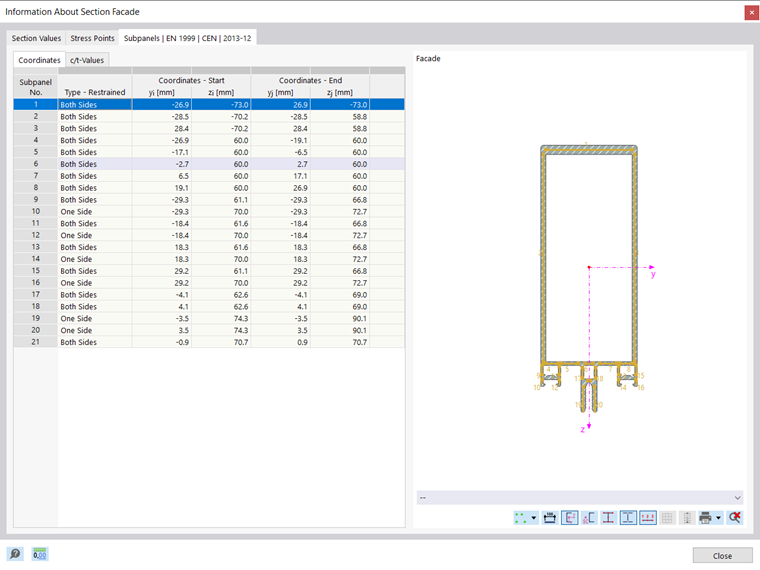

您还可以查看更多详细信息。 例如，您可以通过点击“截面信息”图标查看截面的所有信息。 在“设计检查细节”窗口的“铝合金设计”表格中可以找到该图标。 在“截面信息”窗口中点击 图标，所有感兴趣的铝截面的信息都被组织在相关的截面中供您使用，如图06所示。

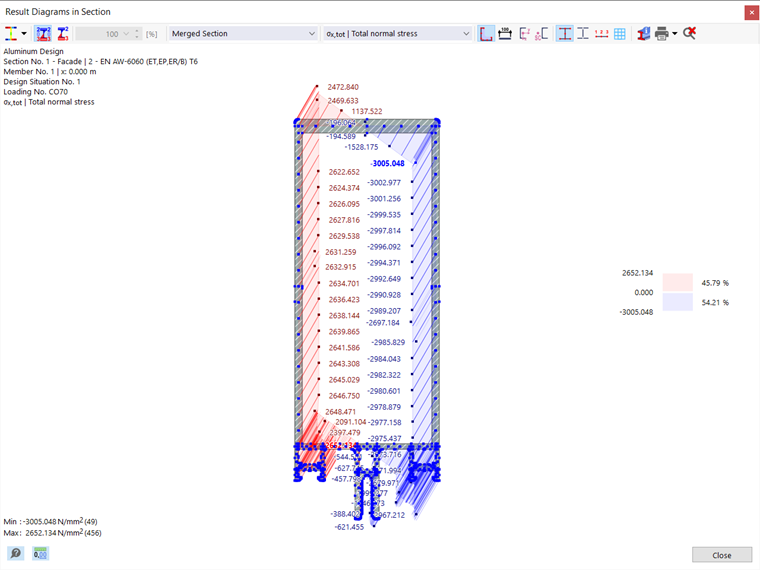

您可以使用“截面图”查看所有计算得出的有效截面的应力评估结果。 如图像 07所示，该窗口以图形方式显示有效截面的应力，包括折减、折减厚度和计算得出的应力。 您可以选择要显示的结果。
