Una nuova caratteristica di RFEM 6 è la progettazione di profili in alluminio di classe 4 secondo EN 1999-1-1 [1]. Questa funzione fornisce le seguenti opzioni:
- Calcolo delle sezioni efficaci per forza assiale, flessione dell'asse maggiore e flessione dell'asse minore
- Informazioni dettagliate sulle sezioni trasversali efficaci calcolate, inclusi i risultati dei singoli sottopannelli, le riduzioni di spessore e le caratteristiche finali della sezione trasversale efficace utilizzate nelle verifiche di progetto

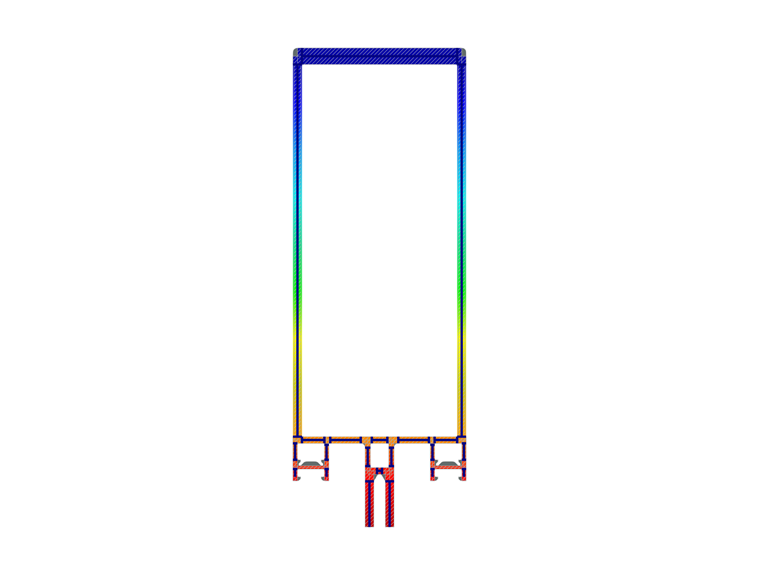

- Rappresentazione grafica delle sezioni efficaci con la possibilità di visualizzare le varie tensioni per le forze interne correnti
- Verifiche di progetto con considerazione delle sezioni trasversali efficaci e delle proprietà delle sezioni trasversali efficaci per il calcolo delle resistenze delle sezioni trasversali
- Verifica per tensioni secondo tensioni combinate da sezioni efficaci per sezioni generali

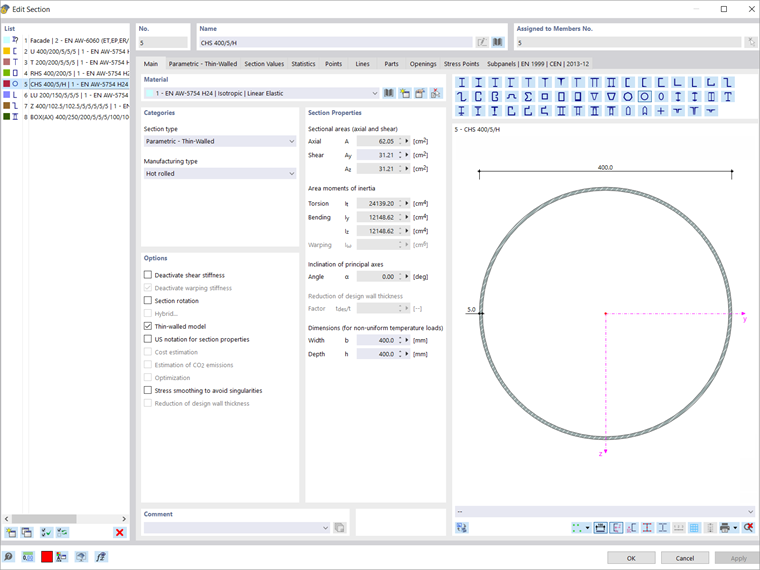

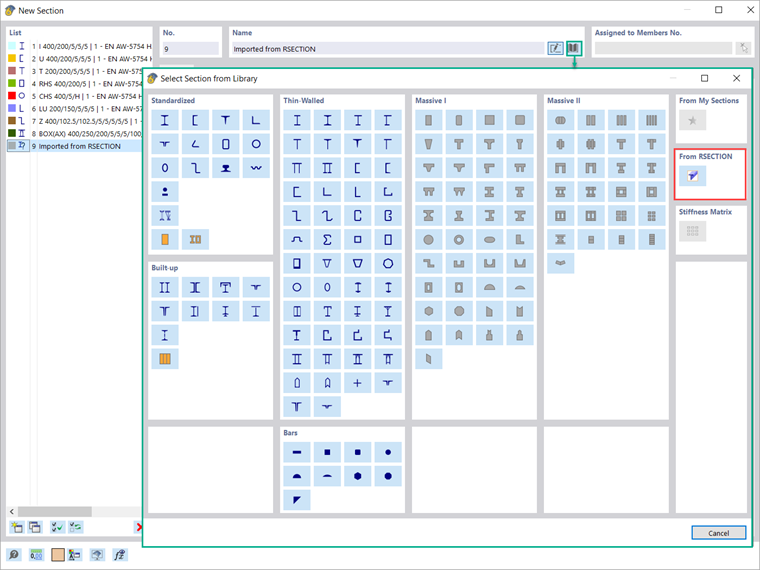

Tutti i punti precedenti sono implementati per le sezioni standardizzate e parametriche di RFEM 6 (Figura 01) e per le sezioni definite dall'utente da RSECTION. È possibile importare quest'ultimo in RFEM 6 utilizzando l'opzione "Importa sezione da RSECTION" (Immagine 02).

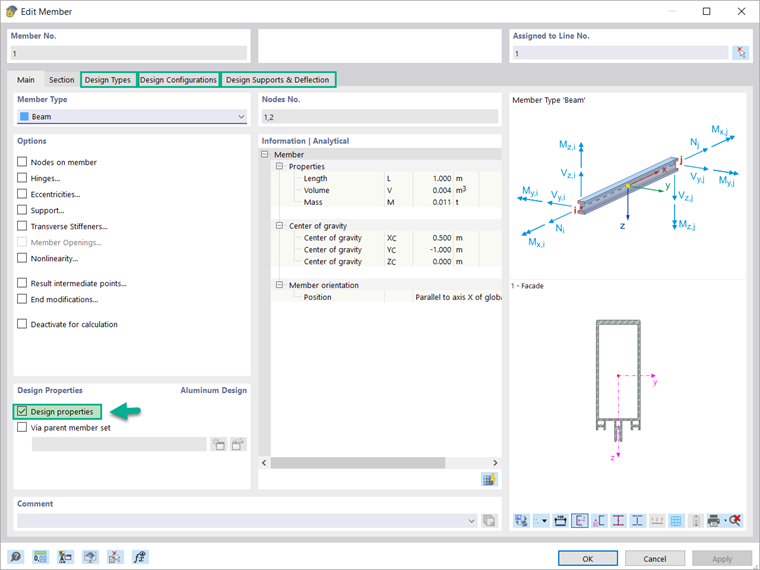

La procedura dettagliata per l'assegnazione dei parametri rilevanti per la progettazione è già stata descritta nell'articolo della Knowledge Base "Progettazione di strutture in alluminio in RFEM 6 secondo l'Eurocodice 9". Come spiegato nell'articolo, questi parametri possono essere attivati nella finestra "Modifica asta" mostrata nell'immagine 03. Ciò consente di definire i tipi di progetto per il progetto dell'alluminio (come lunghezze efficaci, riduzioni di sezioni locali, pannelli di taglio e vincoli di rotazione), le configurazioni di progetto (sia allo stato limite ultimo che allo stato limite di esercizio) e i vincoli esterni di progetto necessari per la procedura di progettazione.

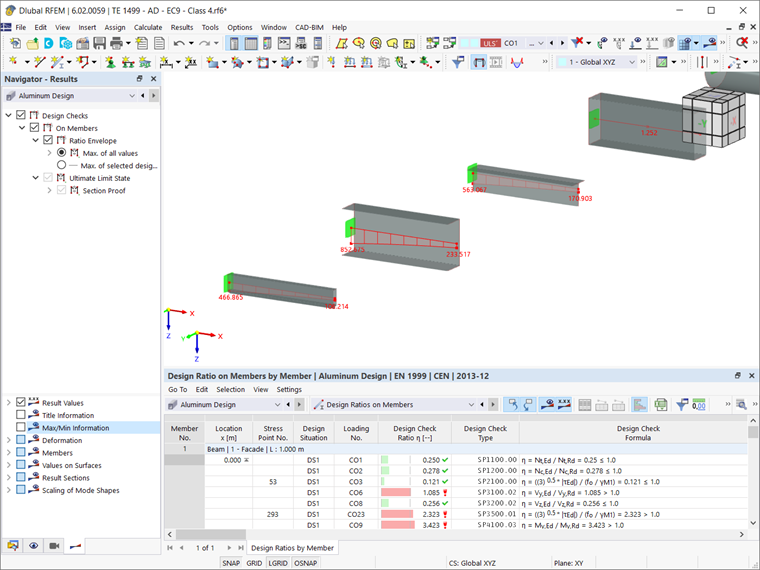

Una volta che il progetto dell'alluminio è stato completato, è'interessante dare un'occhiata ai risultati. Prima di tutto, la tabella mostrata nell'immagine 04 ti offre una panoramica. È anche possibile visualizzare graficamente i risultati dell'add-on Aluminium Design tramite la scheda Risultati del Navigatore. Ad esempio, è possibile visualizzare i rapporti di verifica per asta, nonché le formule di verifica, i tipi di verifica e la loro descrizione.

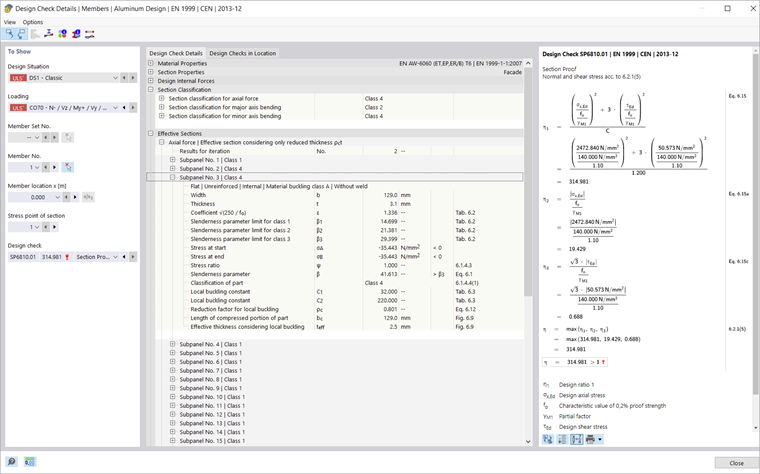

Ancora più interessanti da guardare sono i dettagli della verifica di progetto mostrati nell'immagine 05 (disponibile tramite l'icona Dettagli della verifica di progetto). Ti mostrano alcuni dei maggiori vantaggi del progetto presentato in questo articolo, come il calcolo delle sezioni efficaci per la forza assiale, la flessione dell'asse maggiore e la flessione dell'asse minore, che sono generalmente difficili da calcolare manualmente.
Si noti che anche con tutte le ottimizzazioni delle prestazioni, il calcolo delle sezioni trasversali efficaci è un processo iterativo e potrebbe essere necessario calcolare un gran numero di sezioni trasversali efficaci. Per sezioni personalizzate molto complesse con centinaia di punti di tensione, il calcolo potrebbe richiedere del tempo.

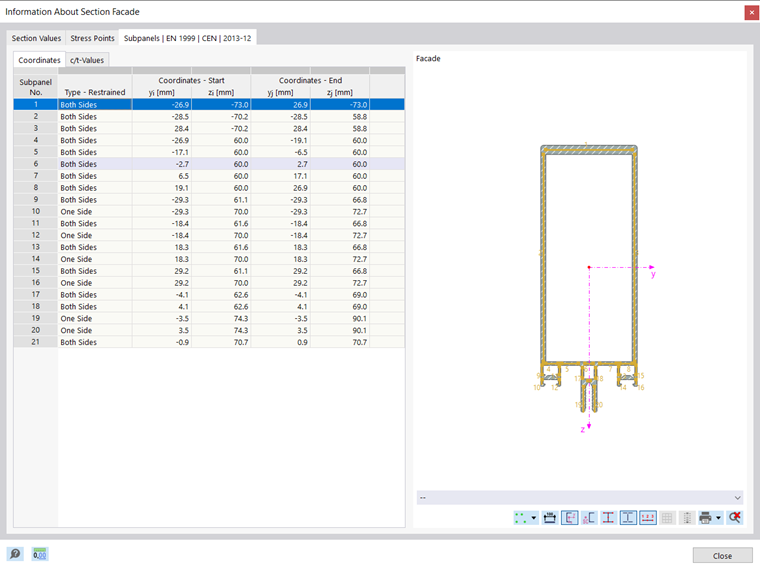

È inoltre possibile visualizzare ulteriori dettagli. Ad esempio, puoi vedere tutte le informazioni sulla sezione facendo clic sull'icona "Informazioni sulla sezione". È possibile trovare questa icona nella finestra "Dettagli verifica progetto" e nella tabella "Progetto alluminio". Nella finestra "Informazioni sulla sezione" che si apre quando si fa clic sull'icona, tutte le informazioni sulla sezione di alluminio di interesse sono organizzate in sezioni pertinenti e disponibili come mostrato nell'immagine 06.

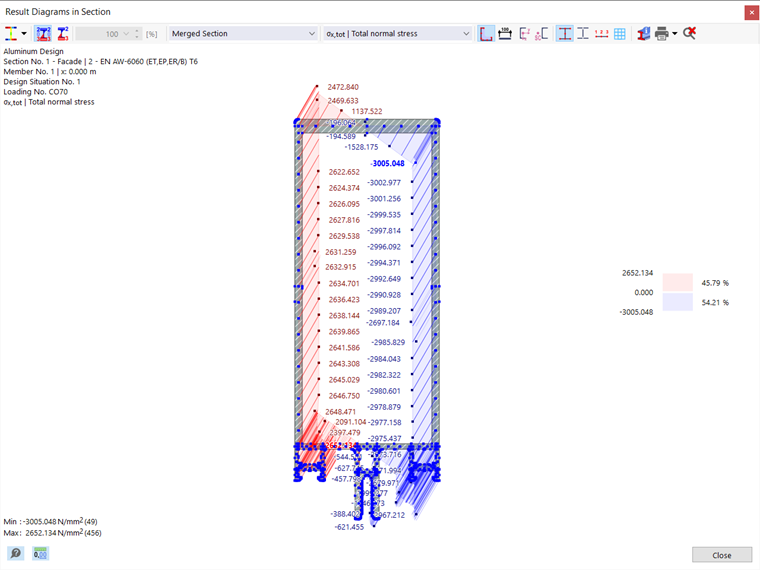

È possibile utilizzare il "Diagramma in sezione" per vedere la valutazione delle tensioni per tutte le sezioni trasversali efficaci calcolate. Come mostrato nell'immagine 07, questa finestra fornisce una rappresentazione grafica delle tensioni risultanti per le sezioni trasversali efficaci, comprese le riduzioni, gli spessori ridotti e le tensioni calcolate. Puoi scegliere quali risultati visualizzare.
