Une nouveauté de RFEM 6 est la vérification des profilés en aluminium de classe 4 selon l'EN 1999-1-1 [1]. Cette fonctionnalité offre les options suivantes :
- Calcul des sections efficaces pour l'effort normal, la flexion selon l'axe fort et la flexion selon l'axe faible
- Informations détaillées sur les sections efficaces calculées, y compris les résultats des sous-panneaux individuels, les réductions d'épaisseur et les caractéristiques finales des sections efficace utilisées dans les vérifications
- Représentation graphique des sections efficaces avec la possibilité d'afficher différentes contraintes pour les efforts internes actuels
- Vérifications tenant compte des sections efficaces et des propriétés de section efficace pour le calcul des résistances des sections
- Vérification par les contraintes selon les contraintes combinées des sections efficaces pour les sections générales

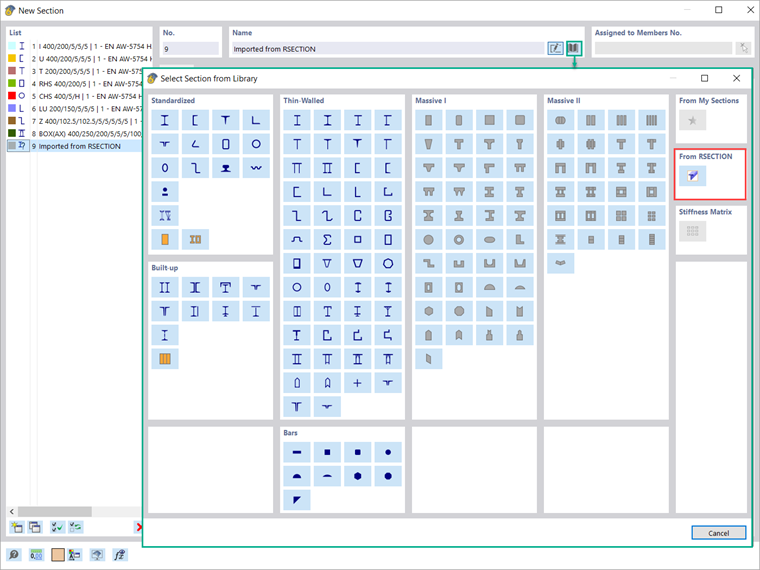

Tous les points précédents sont implémentés pour les sections standardisées et paramétriques de RFEM 6 (Figure 01) ainsi que pour les sections définies par l'utilisateur de RSECTION. Vous pouvez importer ces dernières dans RFEM 6 à l'aide de l'option « Importer la section de RSECTION » (Figure 02).

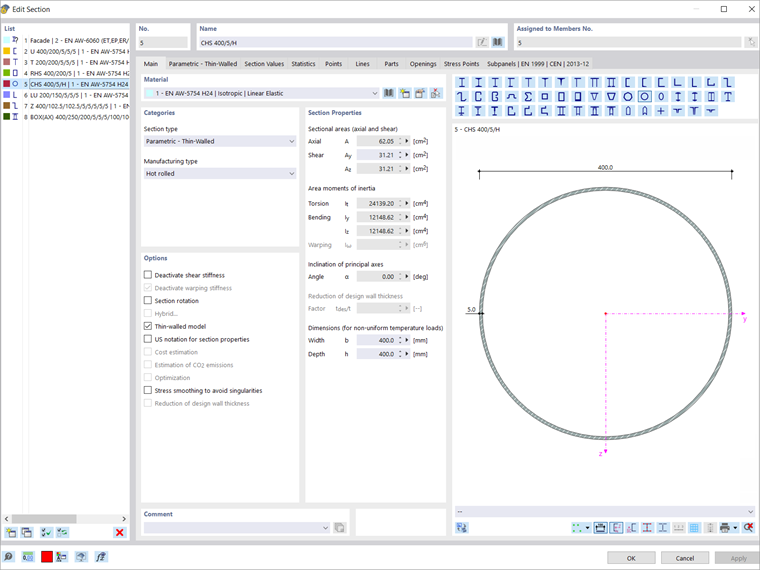

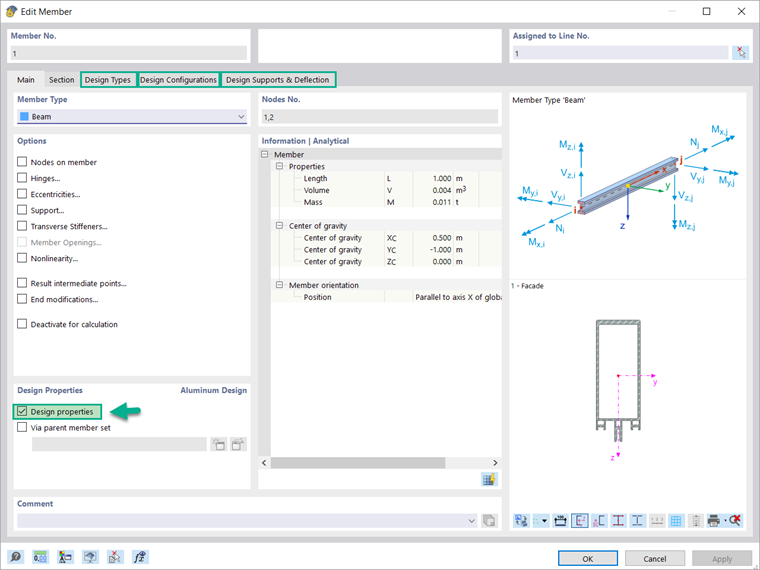

La procédure détaillée pour l'attribution des paramètres pertinents pour le calcul a déjà été décrite dans l'article de la base de connaissance « Calcul de structures en aluminium dans RFEM 6 selon l'Eurocode 9 ». Comme expliqué dans l'article, ces paramètres peuvent être activés dans la fenêtre « Modifier la barre » illustrée dans la Figure 03. Cela vous permet de définir les types de calcul pour la vérification de l'aluminium (tels que les longueurs efficaces, les réductions de section locales, les panneaux de cisaillement et les maintiens de rotation), les configurations de calcul (à l'état limite ultime et à l'état limite de service) et les appuis de calcul nécessaires pour la procédure de calcul.

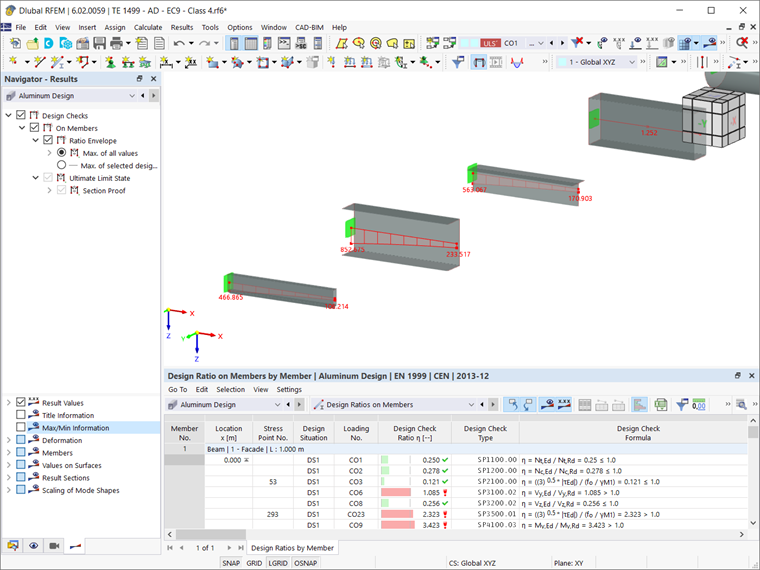

Une fois la vérification de l'aluminium terminée, il est intéressant d'examiner les résultats. Tout d'abord, le tableau de la Figure 04 vous donne un aperçu. Vous pouvez également afficher graphiquement les résultats du module complémentaire Vérification de l'aluminium via l'onglet Résultats du navigateur. Par exemple, vous pouvez voir les rapports de calcul par barre, ainsi que les formules des vérifications, les types de vérifications et leur description.

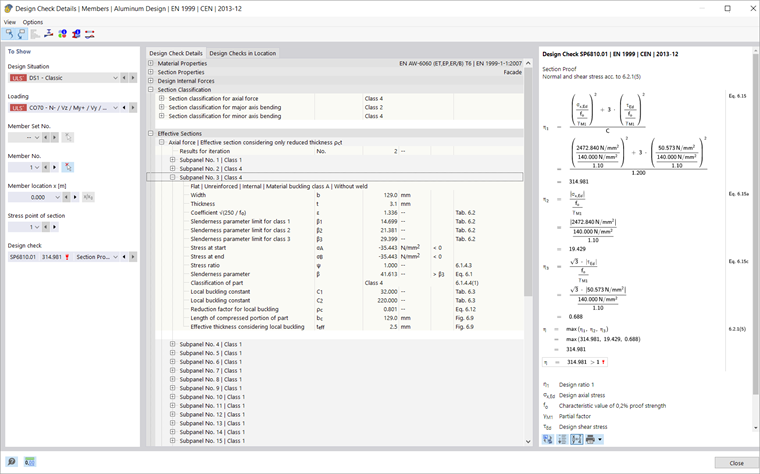

Les détails de la vérification illustrés dans la Figure 05 (disponibles via l'icône Détails de la vérification) sont encore plus intéressants à regarder. Ils présentent certains des principaux avantages de la vérification présentée dans cet article, tels que le calcul des sections efficaces pour l'effort normal, la flexion selon l'axe fort et la flexion selon l'axe faible, qui sont généralement difficiles à calculer manuellement.
Veuillez noter que même avec toutes les optimisations de performances, le calcul des sections efficaces est un processus itératif et il peut s'avérer nécessaire de calculer un grand nombre de sections efficaces. Pour les sections personnalisées très complexes avec des centaines de points de contrainte, le calcul peut prendre un certain temps.

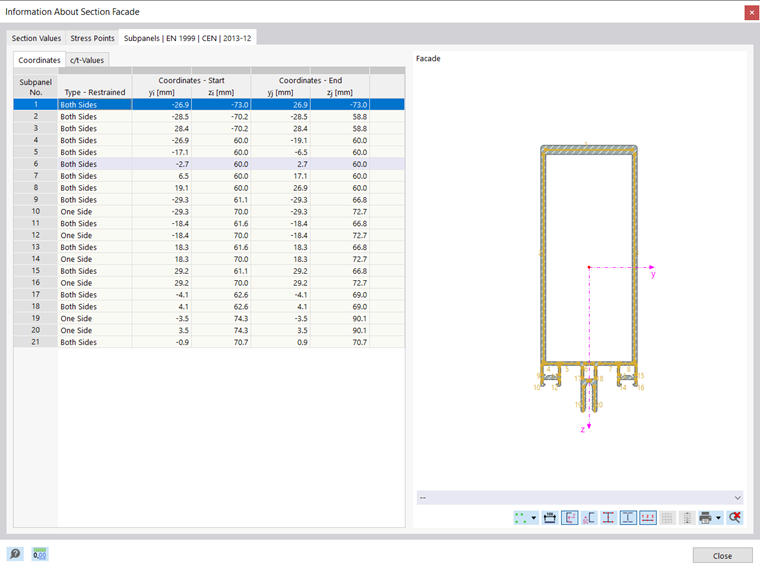

Vous pouvez également afficher plus de détails. Par exemple, vous pouvez voir toutes les informations sur la section en cliquant sur l'icône « Informations sur la section ». Vous trouverez cette icône dans la fenêtre « Détails de vérification » et dans le tableau « Vérification de l'aluminium ». Dans la fenêtre « Informations sur la section » qui s'ouvre lorsque vous cliquez sur l'icône, toutes les informations sur la section en aluminium qui vous intéressent sont organisées en sections appropriées et disponibles comme le montre la Figure 06.

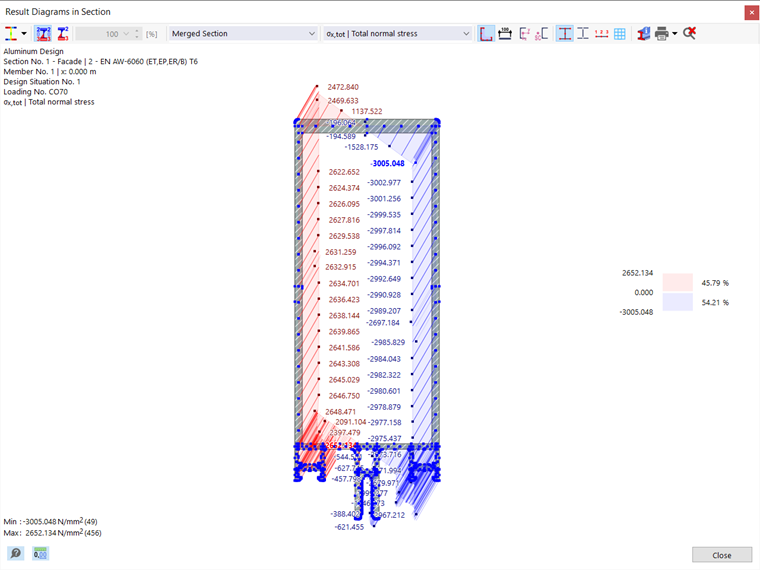

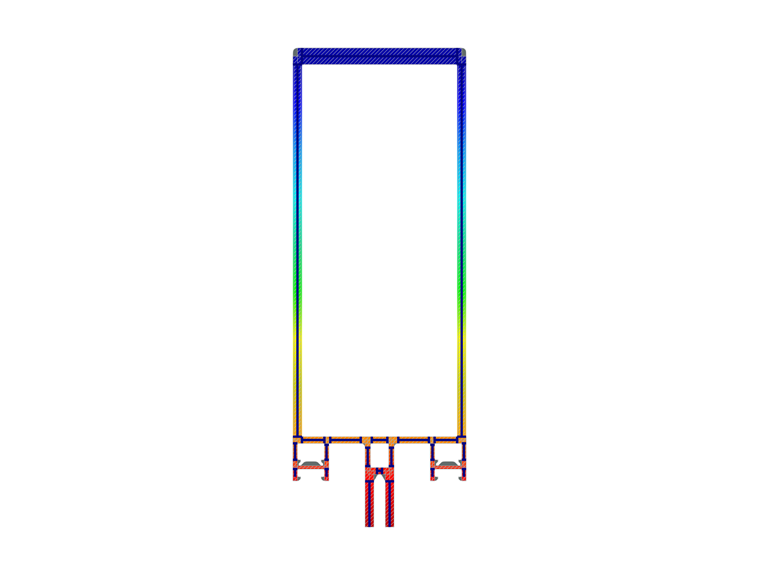

Le « Diagramme dans la section » permet d'afficher l'évaluation des contraintes pour toutes les sections efficaces calculées. Comme le montre la Figure 07, cette fenêtre fournit une représentation graphique des contraintes résultantes pour les sections efficaces, y compris les réductions, les épaisseurs réduites et les contraintes calculées. Vous pouvez choisir les résultats à afficher.
