Neu in RFEM 6 ist die Bemessung von Aluminiumprofilen der Klasse 4 nach EN 1999-1-1 [1]. Die Funktion bietet folgende Optionen:
- Berechnung effektiver Querschnitte für Normalkraft, Hauptachsen- und Nebenachsenbiegung
- Ausführliche Informationen zu den berechneten wirksamen Querschnitten einschließlich Ergebnisse der einzelnen Einzelfelder, Abminderung von Dicken und endgültiger effektiver Querschnittskennwerte, die in den Nachweisen verwendet werden
- Grafische Darstellung der wirksamen Querschnitte mit Anzeigemöglichkeit verschiedener Spannungen für die aktuellen Schnittgrößen
- Nachweise unter Berücksichtigung effektiver Querschnitte und wirksamer Querschnittswerte zur Berechnung der Querschnittstragfähigkeiten
- Nachweis hinsichtlich Spannungen entsprechend kombinierter Spannungen aus effektiven Querschnitten bei allgemeinen Querschnitten

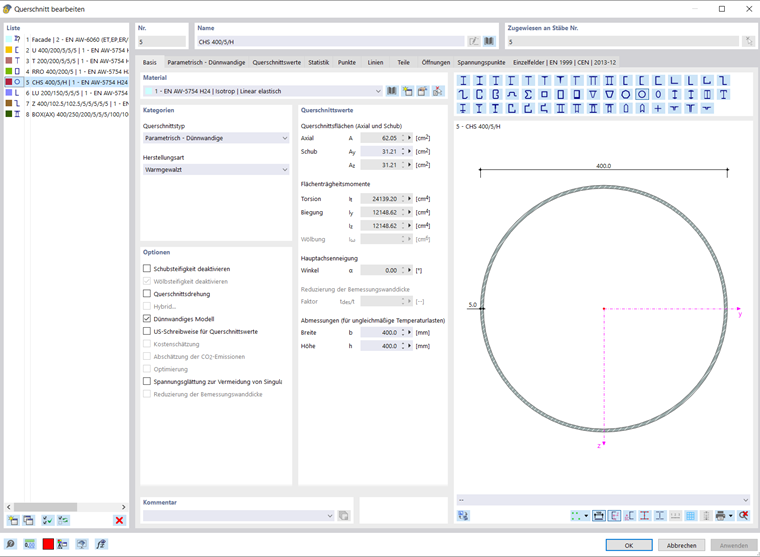

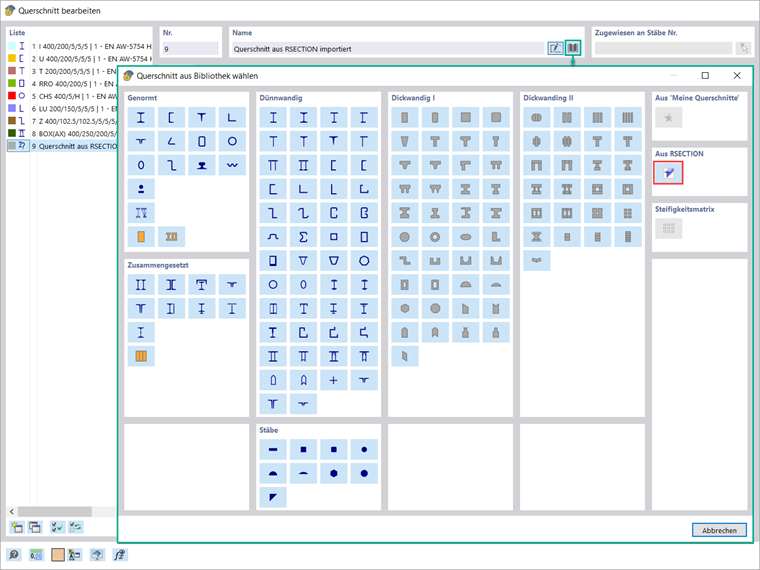

Alle Punkte sind sowohl für normierte und parametrische Querschnitte aus RFEM 6 (Bild 01) als auch für benutzerdefinierte Querschnitte aus RSECTION implementiert. Letztere können über die Option "Querschnitt aus RSECTION importieren" in RFEM 6 importiert werden (Bild 02).

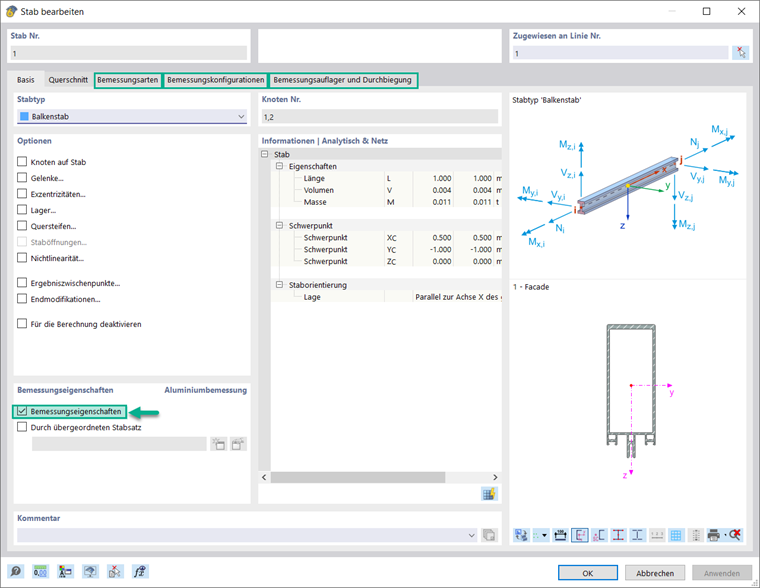

Die genaue Vorgehensweise zur Zuweisung der bemessungsrelevanten Parameter wurde bereits im Fachbeitrag "Bemessung von Aluminiumkonstruktionen in RFEM 6 nach Eurocode 9" beschrieben. Wie im Beitrag erläutert, können diese Parameter im Fenster "Stab bearbeiten", wie in Bild 03 gezeigt, aktiviert werden. Damit können die Bemessungsarten für die Aluminiumbemessung (z. B. Knicklängen, lokale Querschnittsreduzierungen, Schubfelder und Drehbettungen), die Bemessungskonfigurationen (Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit) sowie die erforderlichen Bemessungsauflager für das Bemessungsverfahren festgelegt werden.

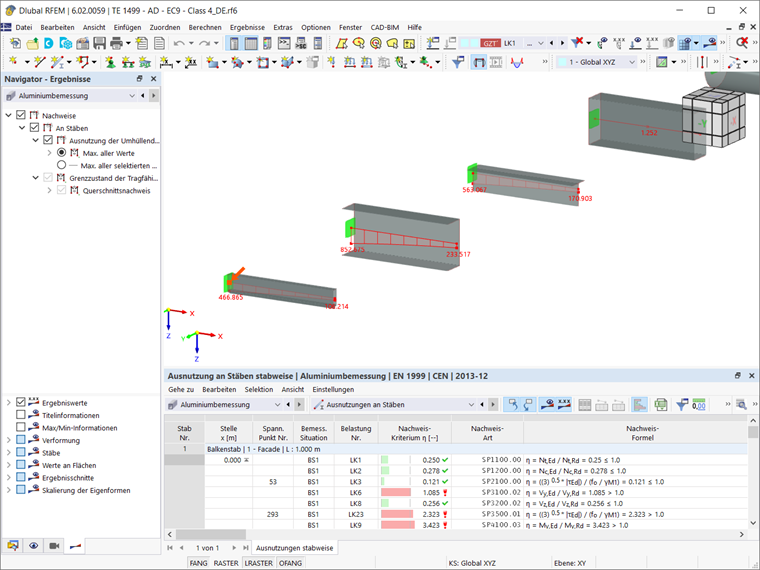

Nachdem die Aluminiumbemessung abgeschlossen ist, lohnt es sich einen Blick auf die Ergebnisse zu werfen. Die Tabelle in Bild 04 gibt zunächst einen Überblick. Die Ergebnisse des Add-Ons Aluminiumbemessung können über das Register Ergebnisse im Navigator auch grafisch dargestellt werden. So werden beispielsweise die Ausnutzungen stabweise sowie die Nachweisformeln, die Nachweisarten und deren Bezeichnung angezeigt.

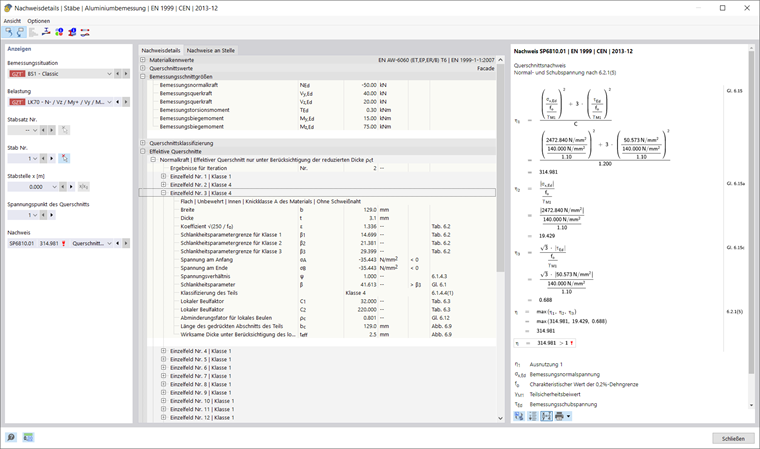

Noch interessanter sind die Nachweisdetails in Bild 05 (erreichbar über die Schaltfläche für Nachweisdetails). Sie zeigen einige der größten Vorteile der Bemessung, die in diesem Beitrag vorgestellt wird, wie die Berechnung der wirksamen Querschnitte für Normalkraft, Biegung der starken sowie der schwachen Achse, die üblicherweise schwer manuell zu berechnen sind.
Bitte beachten Sie, dass trotz aller Leistungsoptimierungen die Berechnung der effektiven Querschnitte ein iterativer Prozess ist und möglicherweise eine große Anzahl wirksamer Querschnitte berechnet werden muss. Bei sehr komplexen benutzerdefinierten Querschnitten mit Hunderten von Spannungspunkten kann die Berechnung einige Zeit in Anspruch nehmen.

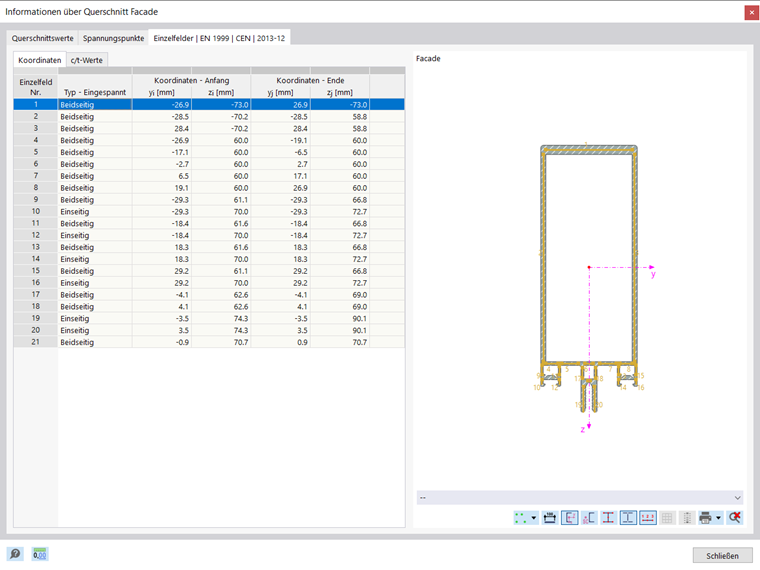

Sie können auch weitere Details einsehen. Beispielsweise können Sie sich über die Schaltfläche "Querschnittsinformationen" sämtliche Informationen zum Profil anzeigen lassen. Sie finden die Schaltfläche im Fenster der "Nachweisdetails" und auch in der Tabelle für "Aluminiumbemessung". Im Fenster "Informationen über Querschnitt", das sich mit einem Klick auf die Schaltfläche öffnet, sind alle Informationen zum Aluminiumprofil in entsprechenden Abschnitten geordnet und stehen Ihnen wie in Bild 6 gezeigt zur Verfügung.

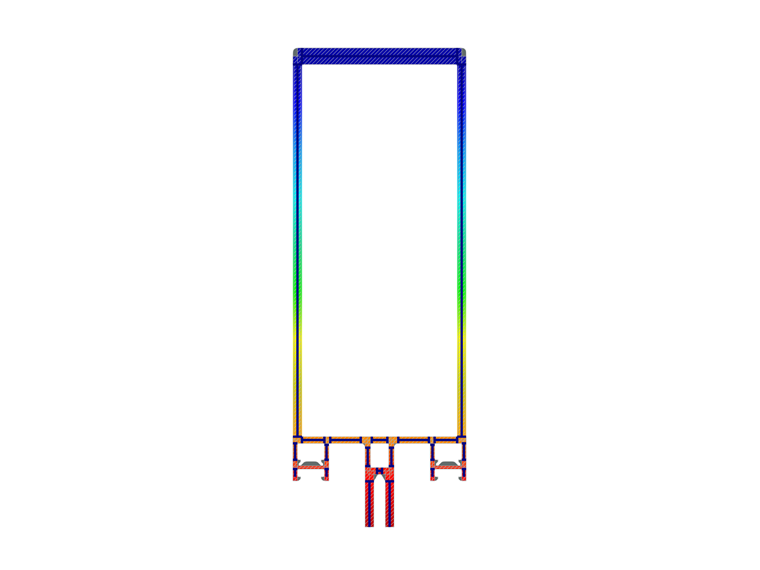

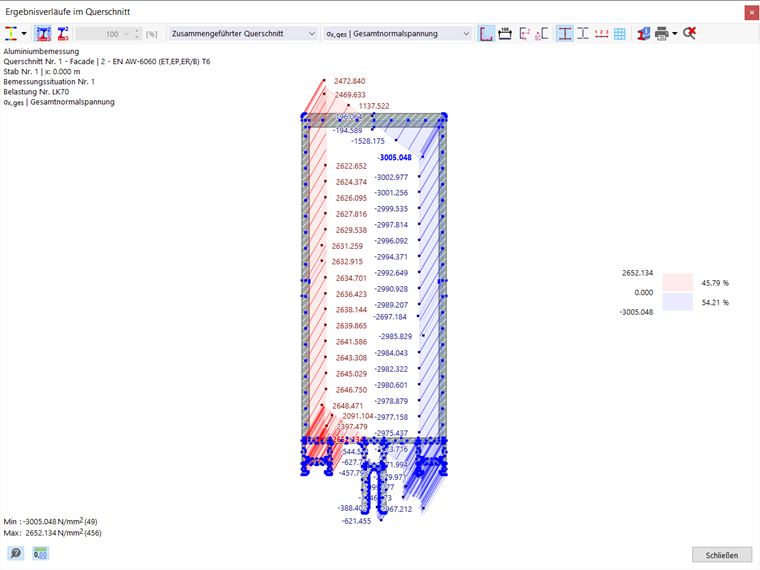

Die Auswertung der Spannungen kann für alle berechneten effektiven Querschnitte über die "Ergebnisverläufe im Querschnitt" eingesehen werden. Wie in Bild 07 gezeigt, sind in diesem Fenster die resultierenden Spannungen für die wirksamen Querschnitte einschließlich Querschnittsschwächungen, reduzierten Dicken und den berechneten Spannungen grafisch dargestellt. Sie können auswählen, welche Ergebnisse angezeigt werden sollen.
