Novinkou v programu RFEM 6 je posouzení hliníkových profilů třídy 4 podle EN 1999-1-1 [1]. Tato funkce nabízí následující možnosti:
- Výpočet účinných průřezů pro normálovou sílu a ohyb okolo hlavních os největší a nejmenší tuhosti
- Podrobné informace o vypočtených účinných průřezech, včetně výsledků jednotlivých subpanelů, redukce tloušťky a konečných účinných průřezových charakteristik použitých v posudcích
- Grafické znázornění účinných průřezů s možností zobrazení různých napětí pro aktuální vnitřní síly
- Posouzení se zohledněním účinných průřezů a účinných průřezových charakteristik pro výpočet únosnosti průřezu
- Posouzení po napětí podle kombinovaných napětí z účinných průřezů pro obecné průřezy

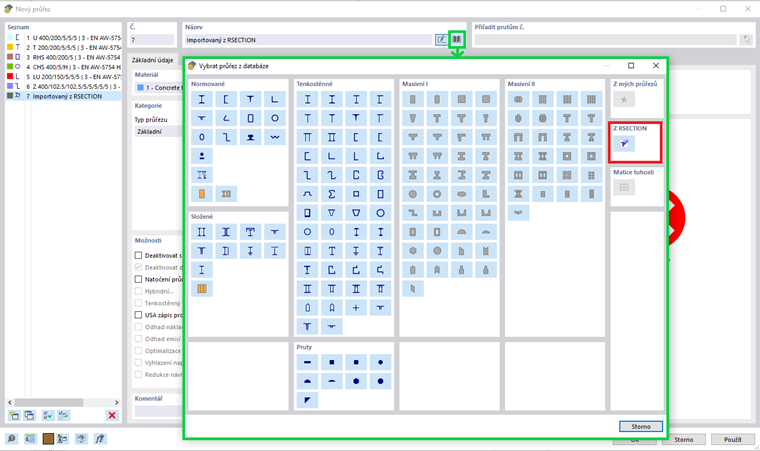

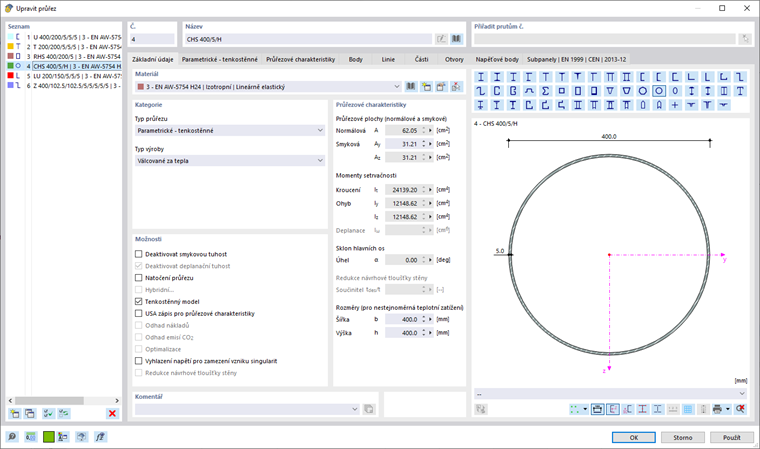

Všechny předchozí body jsou implementovány pro normalizované a parametrické průřezy z programu RFEM 6 (obrázek 1) a pro uživatelsky zadané průřezy z programu RSECTION. Ty můžete importovat do programu RFEM 6 pomocí volby „Převzít průřez z RSECTION“ (obrázek 2).
The detailed procedure for assigning the design-relevant parameters has already been described in the Knowledge Base article
Posouzení hliníkových konstrukcí v programu RFEM 6 podle Eurokódu 9

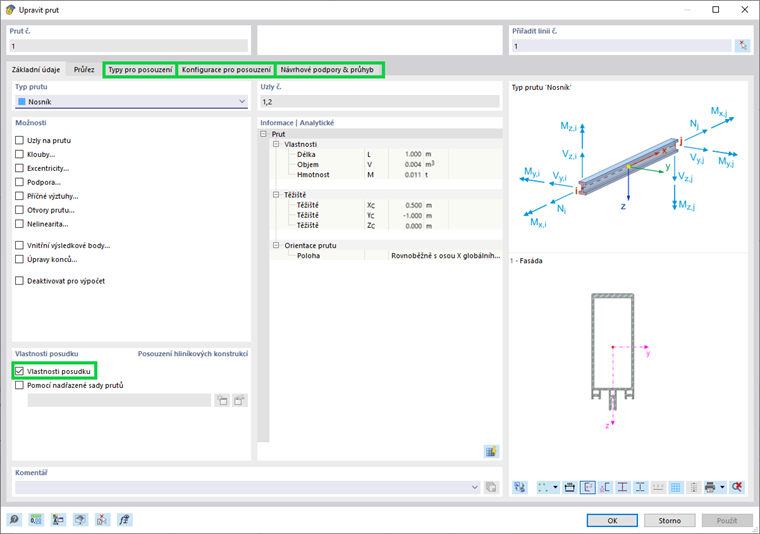

. Jak je uvedeno v tomto článku, lze tyto parametry aktivovat v dialogu „Upravit prut“, které je znázorněn na obrázku 3. Můžete tak definovat typy pro posouzení hliníkových konstrukcí (jako jsou vzpěrné délky, lokální oslabení průřezů, smyková pole a torzní uložení), konfigurace pro posouzení (mezní stav únosnosti i použitelnosti) a návrhové podpory nutné pro postup posouzení.

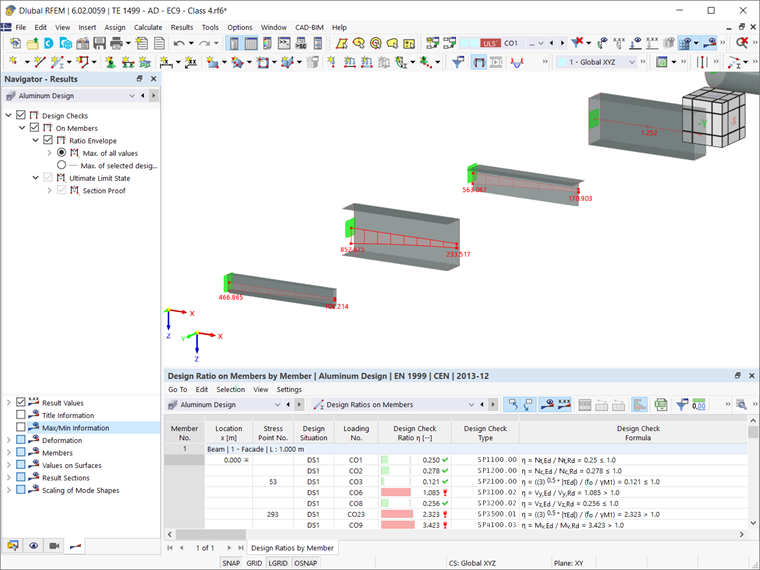

Jakmile je posouzení hliníkové konstrukce dokončeno, je zajímavé podívat se na jeho výsledky. Tabulka na obrázku 4 nejprve poskytne celkový přehled. Výsledky addonu Posouzení hliníkových konstrukcí lze zobrazit také graficky pomocí záložky Výsledky v navigátoru. Můžete si prohlédnout například využití po prutech nebo vzorce užité pro posouzení, typy posudků a jejich popis.

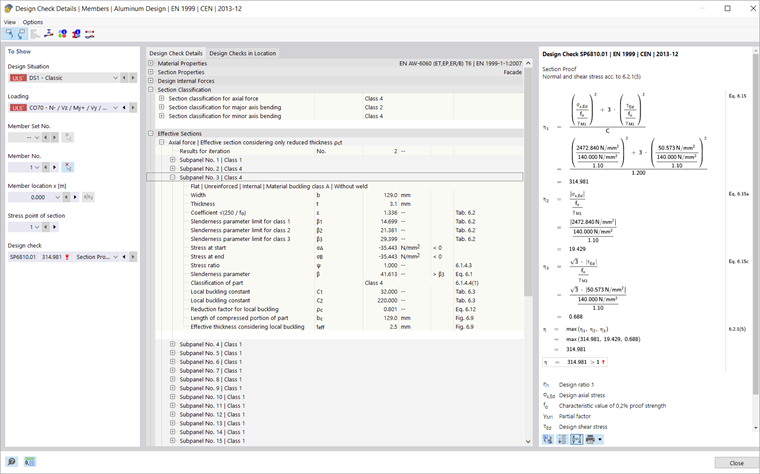

Ještě více by vás mohly zajímat detaily posudku na obrázku 5 (dostupné přes ikonu Detaily posudku). Ukáží vám některé z největších výhod posouzení představeného v tomto článku, například výpočet účinných průřezů pro normálovou sílu a ohyb okolo hlavních os největší i nejmenší tuhosti, které je obvykle obtížné ručně vypočítat.
Uvědomte si prosím, že i přes veškerou optimalizaci výkonu je výpočet účinných průřezů iterativním procesem a může být nutné propočítat velké množství účinných průřezů. U velmi složitých uživatelských průřezů se stovkami napěťových bodů může být výpočet časově náročnější.
Můžete si také prohlédnout další podrobnosti. Všechny informace o průřezu můžete například zobrazit kliknutím na tlačítko „Informace o průřezu“. Tuto ikonu najdete v dialogu „Detaily posudku“ a v tabulce „Posouzení hliníkových konstrukcí“. V okně „Informace o průřezu“, které se otevře po kliknutí na ikonu, jsou všechny informace o vybraném hliníkovém profilu uspořádány do příslušných sekcí a jsou vám k dispozici podle obrázku 6.

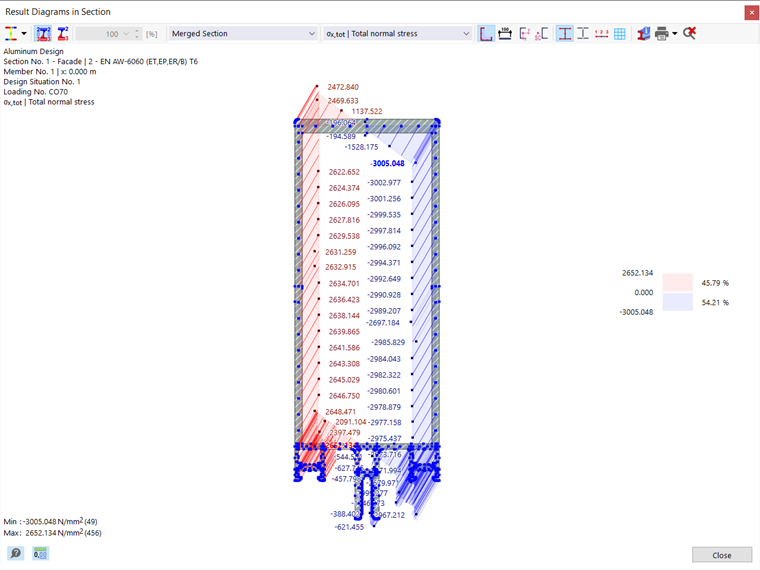

Vyhodnocení napětí pro všechny vypočítané účinné průřezy si můžete zobrazit v dialogu „Průběhy výsledků v průřezu“. Jak je znázorněno na obrázku 7, tento dialog poskytuje grafické znázornění výsledných napětí pro účinné průřezy včetně oslabení, redukovaných tlouštěk a vypočtených napětí. Můžete si vybrat, které výsledky se mají zobrazit.
