Cálculo de secciones de aluminio de clase 4 en RFEM 6

RFEM 6 ofrece el complemento Cálculo de aluminio para el cálculo y dimensionamiento de barras de aluminio. Este artículo muestra cómo se calculan las secciones de clase 4 según el Eurocódigo 9 en el programa.

Una nueva característica en RFEM 6 es el cálculo de secciones de aluminio de clase 4 según EN 1999-1-1 [1]. Esta característica proporciona las siguientes opciones:

  • Cálculo de secciones eficaces para esfuerzo axil, flexión en el eje mayor y flexión en el eje menor
  • Información detallada sobre las secciones eficaces calculadas, incluidos los resultados de los subpaneles individuales, las reducciones de espesor y las características de la sección eficaz final utilizadas en las comprobaciones de diseño
  • Representación gráfica de secciones eficaces con la opción de mostrar varias tensiones para los esfuerzos internos actuales
  • Comprobaciones de diseño teniendo en cuenta las secciones eficaces y sus propiedades para el cálculo de las resistencias de las secciones
  • Verificación por tensiones según tensiones combinadas de secciones eficaces para secciones generales

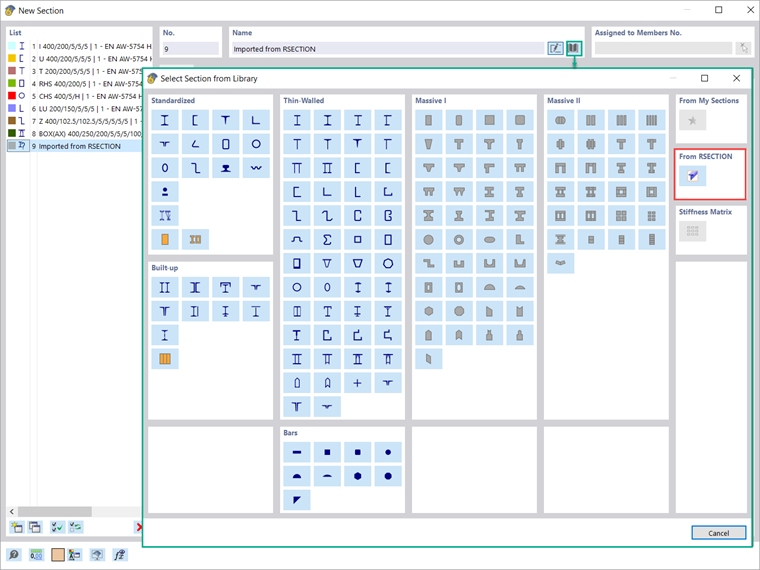

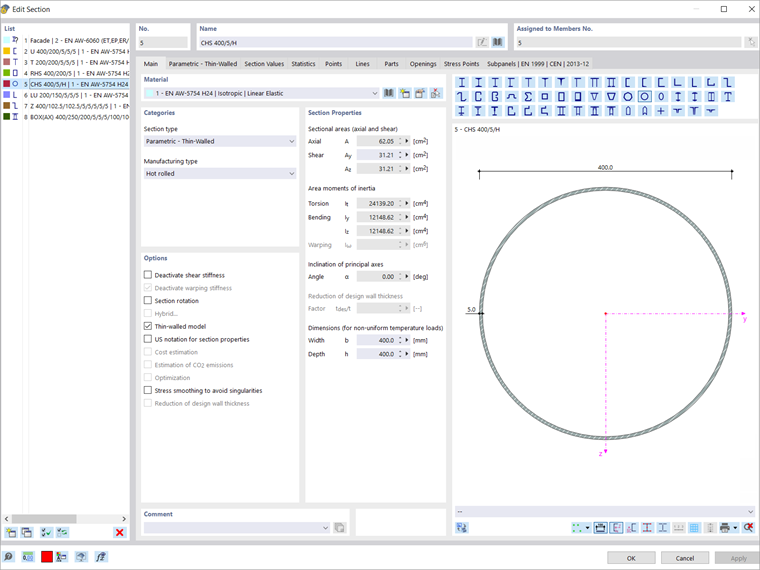

Todos los puntos anteriores están implementados para secciones normalizadas y paramétricas de RFEM 6 (Imagen 01) así como para las secciones definidas por el usuario de RSECTION. Puede importar estas secciones a RFEM 6 utilizando la opción "Importar sección desde RSECTION" (Imagen 02).

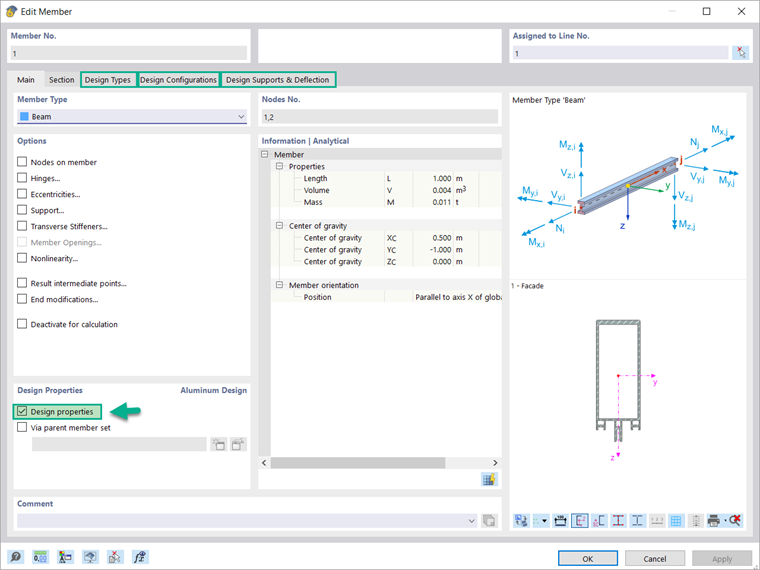

El procedimiento detallado para asignar los parámetros relevantes para el cálculo ya se ha descrito en el artículo de la base de conocimientos Cálculo de estructuras de aluminio en RFEM 6 según el Eurocódigo 9 . Como se explica en el artículo, estos parámetros se pueden activar en la ventana "Editar barra" que se muestra en la imagen 03. Esto le permite definir los tipos de cálculo para el cálculo de aluminio (tales como longitudes eficaces, reducciones de la sección local, paneles de cortante y restricciones de giro), las configuraciones de cálculo (tanto el estado límite último como el estado límite de servicio) y los apoyos de cálculo necesarios para el procedimiento de diseño.

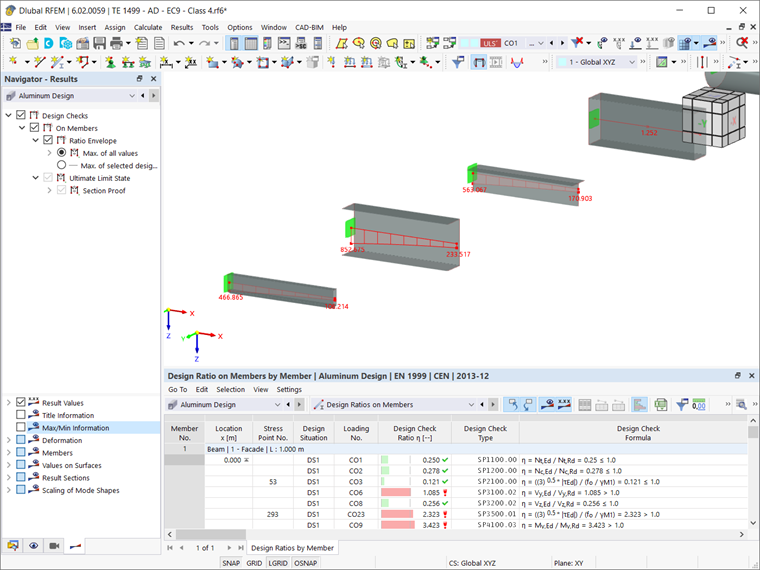

Una vez que se ha completado el cálculo de aluminio, es interesante echar un vistazo a los resultados. En primer lugar, la tabla que se muestra en la imagen 04 le ofrece una vista general. También puede mostrar los resultados del complemento Cálculo de aluminio gráficamente a través de la pestaña Resultados del Navegador. Por ejemplo, puede ver las razones de tensiones por barra, así como las fórmulas de comprobación de diseño, los tipos de comprobación de diseño y su descripción.

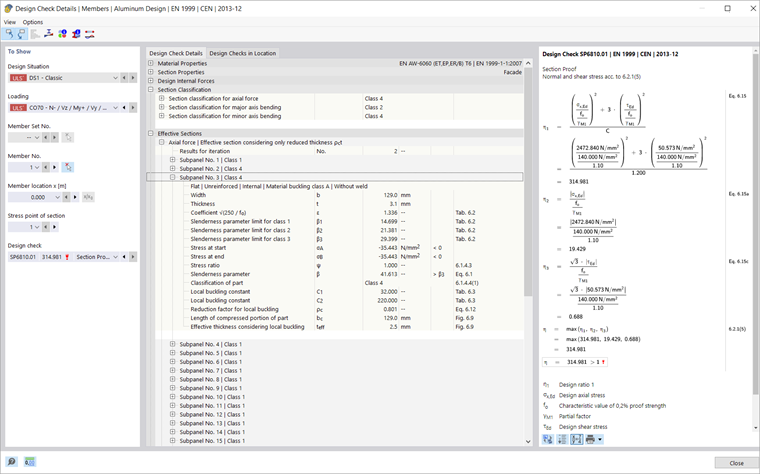

Aún más interesante de ver son los detalles de la comprobación de diseño que se muestran en la imagen 05 (disponible a través del icono Detalles de la comprobación de diseño). Le muestran algunas de las mayores ventajas del cálculo presentado en este artículo, como el cálculo de las secciones eficaces para el esfuerzo axil, la flexión del eje mayor y la flexión del eje menor, que generalmente son difíciles de calcular manualmente.

Tenga en cuenta que incluso con todas las optimizaciones de rendimiento, el cálculo de las secciones eficaces es un proceso iterativo y es posible que sea necesario calcular un gran número de estas secciones. Para secciones personalizadas muy complejas con cientos de puntos de tensión, el cálculo puede llevar algún tiempo.

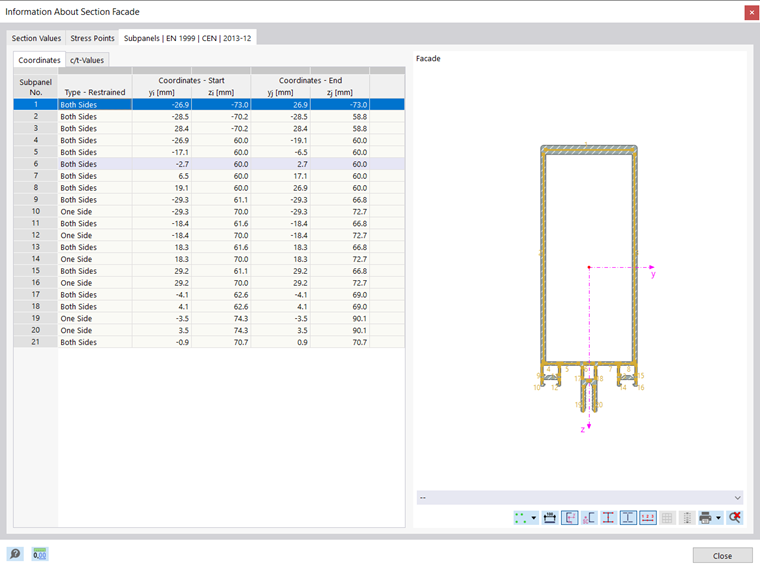

También puede ver más detalles. Por ejemplo, puede ver toda la información sobre la sección haciendo clic en el icono "Información de la sección". Puede encontrar este icono en la ventana "Detalles de comprobación de diseño" y en la tabla "Cálculo de aluminio". En la ventana "Información sobre la sección" que se abre al hacer clic en el icono, toda la información sobre la sección de aluminio de interés está organizada en secciones relevantes y está disponible para usted como se muestra en la imagen 06.

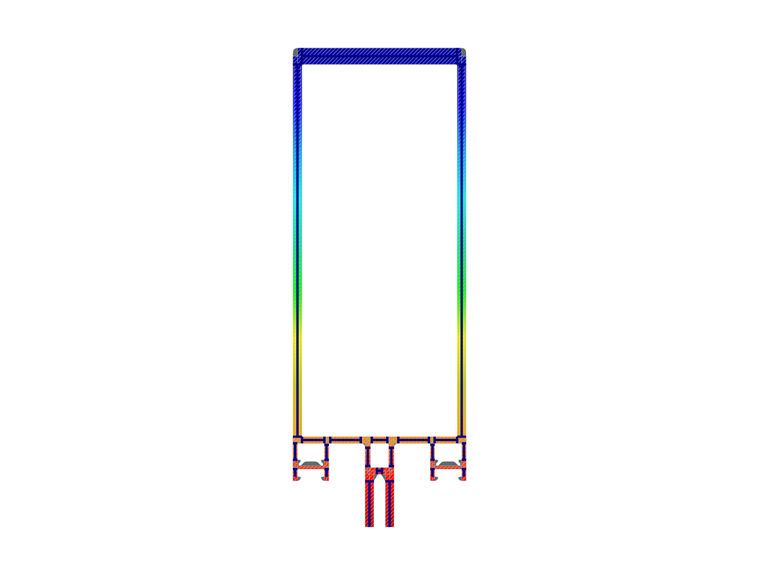

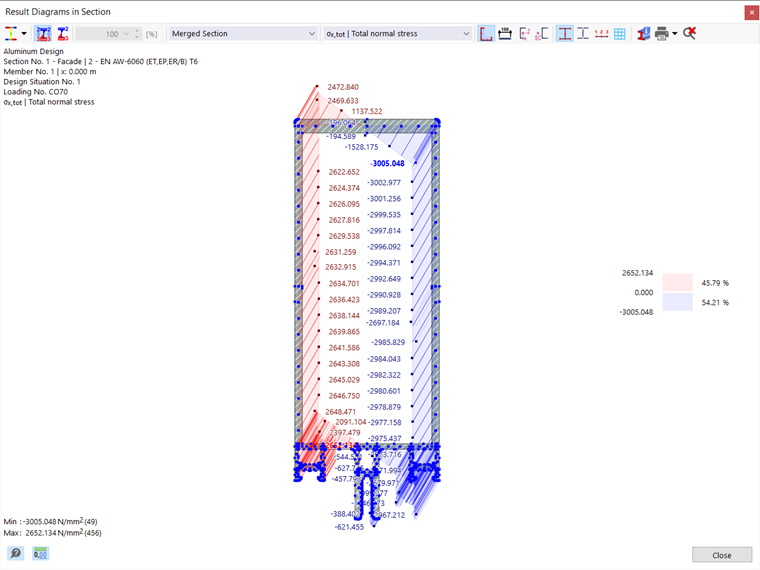

Puede utilizar el "Diagrama en sección" para ver la evaluación de las tensiones para todas las secciones eficaces calculadas. Como se muestra en la Imagen 07, esta ventana proporciona una representación gráfica de las tensiones resultantes para las secciones eficaces incluyendo reducciones, espesores reducidos y tensiones calculadas. Puede elegir qué resultados mostrar.
