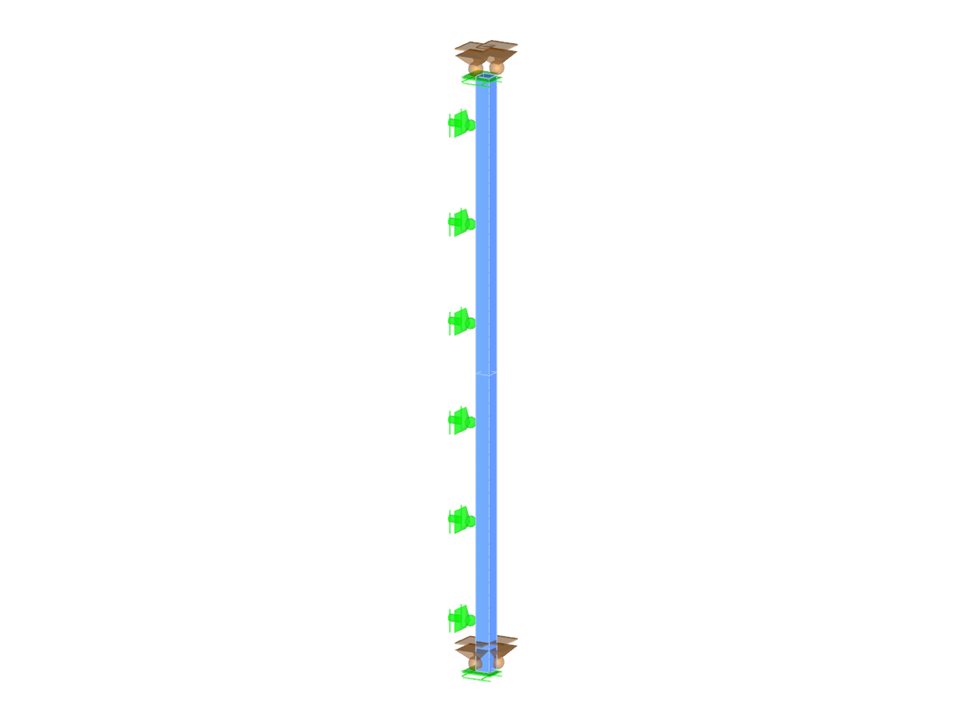

Determinación de la flecha máxima de un bloque tridimensional fijado en ambos extremos. El bloque se divide por la mitad: La mitad superior está hecha de un material elástico y la parte inferior está hecha de madera, un material otótropo elastoplástico con la superficie de fluencia descrita según la teoría de la plasticidad de Tsai-Wu. El plano medio del bloque' está sometido a una presión vertical.
Ejemplo de verificación 000009 | 3
| Número de nudos | 12 |
| Número de líneas | 20 |
| Número de superficies | 11 |
| Número de sólidos | 2 |
| Número de casos de carga | 1 |
| Dimensiones | 0,050 x 0,050 x 2,000 m |
| Versión del programa | 5.05.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
