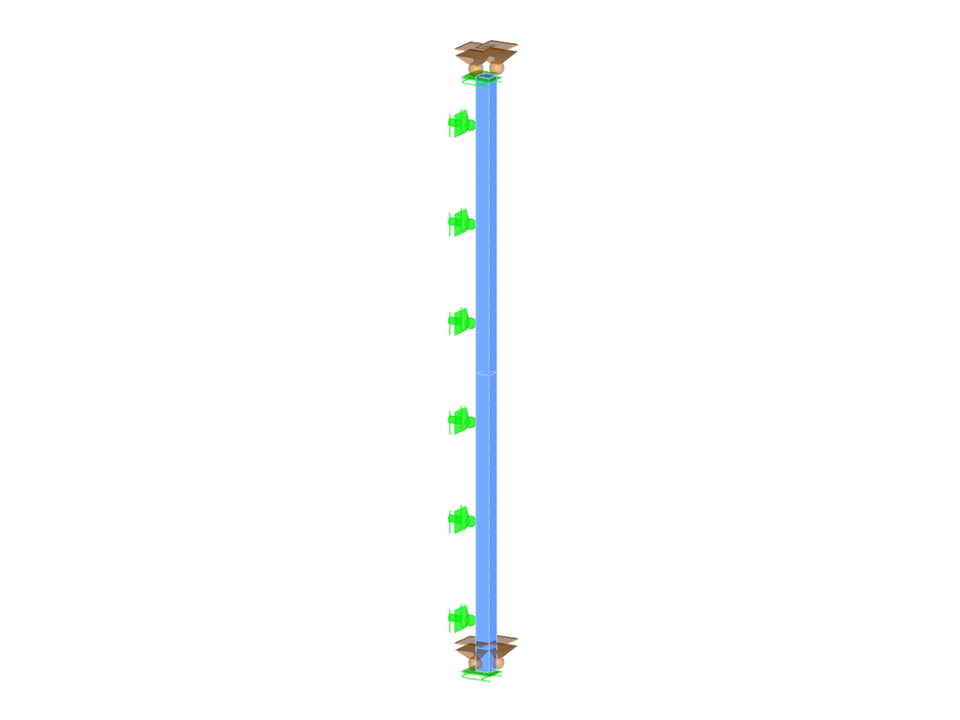

Determinazione dell'inflessione massima di un blocco tridimensionale fissato ad entrambe le estremità. Il blocco è diviso al centro: La metà superiore è costituita da un materiale elastico e la parte inferiore è realizzata in legno - un materiale elastoplastico ototropo con la superficie di snervamento descritta secondo la teoria della plasticità di Tsai-Wu. Il piano centrale del blocco' è soggetto a pressione verticale.
Esempio di verifica 000009 | 3
| Numero di nodi | 12 |
| Numero di linee | 20 |
| Numero di superfici | 11 |
| Numero di solidi | 2 |
| Numero di casi di carico | 1 |
| Dimensioni | 0.050 x 0.050 x 2.000 m |
| Versione del programma | 5.05.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
