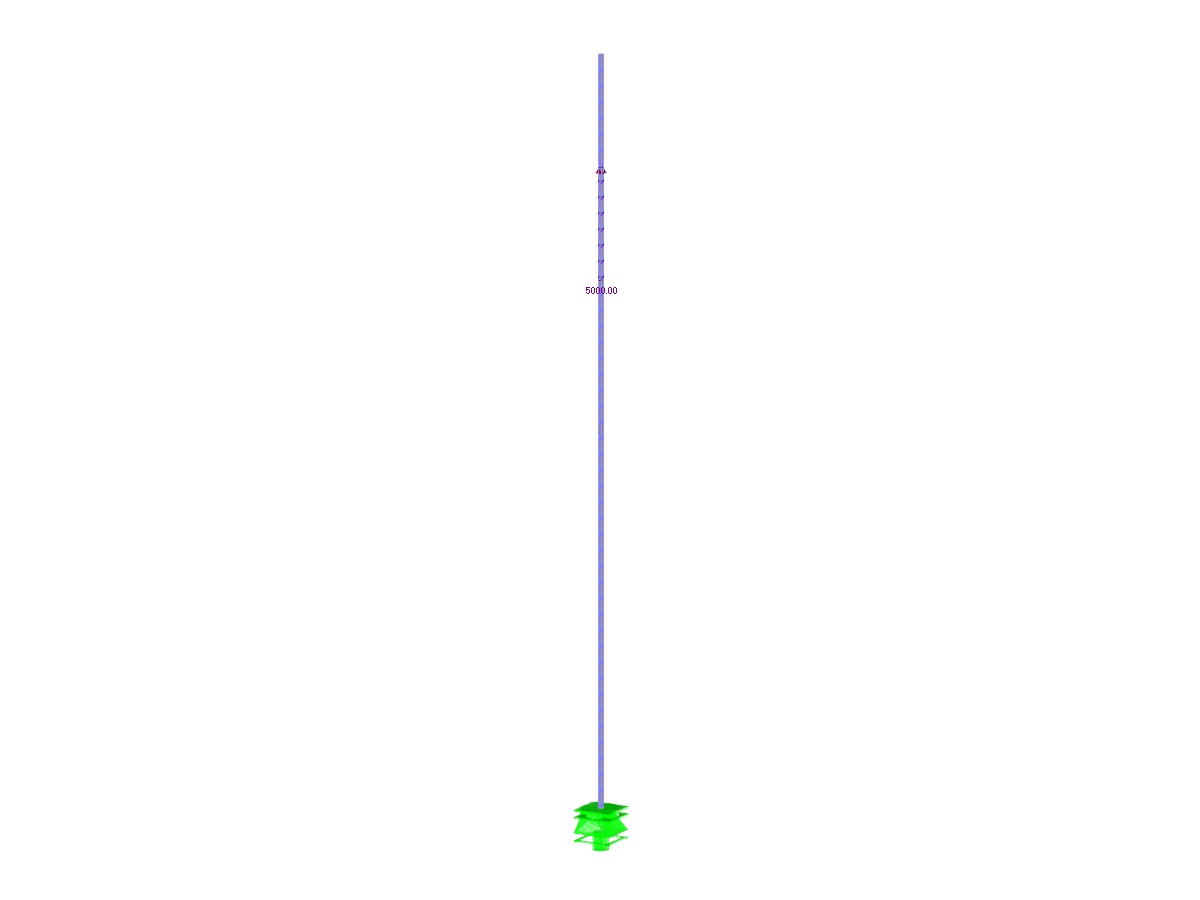

Un voladizo vertical con una sección cuadrada está cargado en la parte superior por una presión de tracción. El voladizo se compone de un material isótropo. Cálculo de la flecha.
Ejemplo de verificación 000041 | 3
| Número de nudos | 8 |
| Número de líneas | 12 |
| Número de superficies | 6 |
| Número de sólidos | 1 |
| Número de casos de carga | 3 |
| Dimensiones | 0,005 x 0,005 x 1,000 m |
| Versión del programa | 5.04.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
