Manuel en ligne RFEM | Surfaces
,_LC1__LI.jpg?mw=926&hash=15e82f132296216e7978d8f7a5a5ec3d098d6aa7)

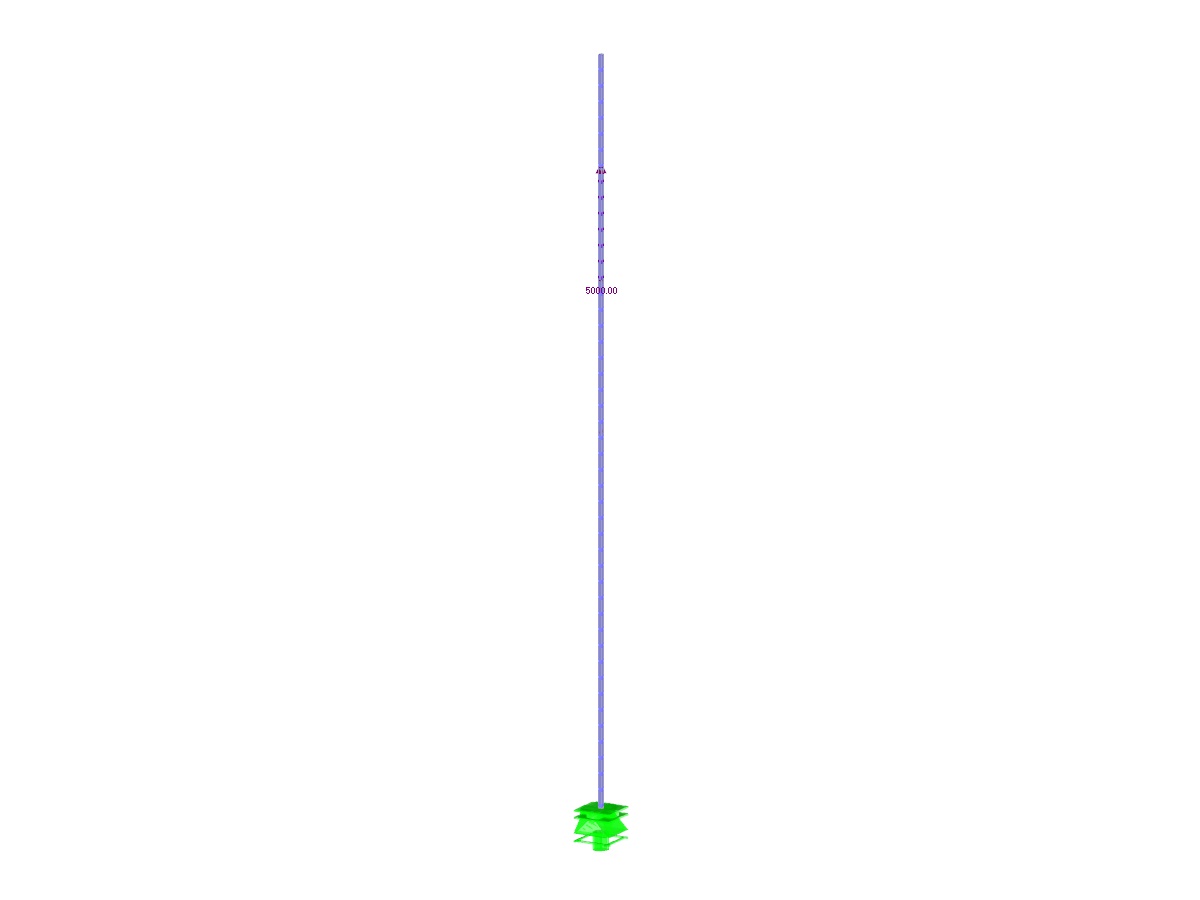

Un porte-à-faux vertical de section carrée est chargé par une pression de traction sur sa partie supérieure. Le porte-à-faux est en matériau isotrope. Calcul de la flèche.
Exemple de vérification 000041 | 3
| Nombre de nœuds | 8 |
| Nombre de lignes | 12 |
| Nombre de surfaces | 6 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 3 |
| Cotation fonctionnelle | 0,005 x 0,005 x 1,000 m |
| Version du logiciel | 5.04.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
